Inhaltszusammenfassung für Stardom SOHOTANK ST5610-4S-WB
- Seite 22 Memo Memo...

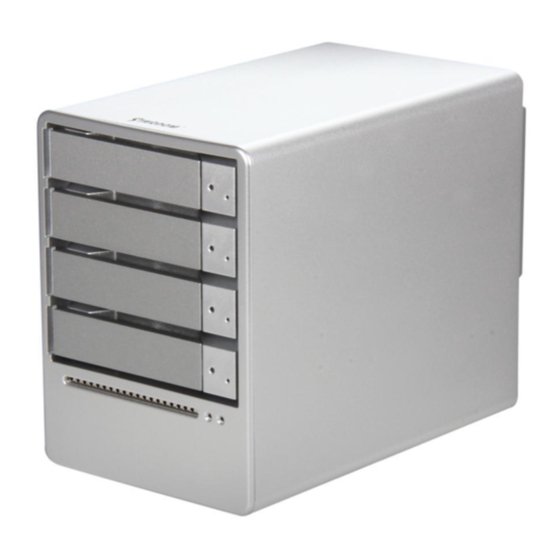

- Seite 23 ST5610-4S-WB Schnell-Installationsanleitung Version:1.0...
- Seite 24 Inhalt Überprüfen Sie den Packungsinhalt und das Zubehör........ 2 Hardware Anleitung..................2 ............3 Vorsichtsmaßnahmen vor der Installation Hardware-Installationsablauf................ 4 Festplattenlaufwerks Formatierungsablauf..........9 Verwendung des Betriebssystems zur Einrichtung des RAID Typs... 14 Produktbeschreibung..................18 Oft gestellte Fragen..................19 Inhalt...
-
Seite 25: Überprüfen Sie Den Packungsinhalt Und Das Zubehör
Überprüfen Sie den Packungsinhalt und das Zubehör Das ST5610 Sytem enthält das Folgende: Artikel Menge ST5610 Herausnehmbarer Träger 1394b Kabel 1394a to 1394b Kabel Überprüfen Sie den Packungsinhalt und Zubehörteile 1 Stromkabel Zubehörbeutel (Inklusive 24 x 6#-32 screws und Schlüssel x 2) Herausnehmbarer ST5610 1394b Kabel... -
Seite 26: Vorsichtsmaßnahmen Vor Der Installation
Stellen Sie sicher eine Stromversorgung zwischen 100-240V, 60Hz, zu verwenden. Jede ungenehmigte Demontage oder Veränderung kann zu Schäden der elektronischen Teile führen und Ihre Garantieansprüche unwirksam werden lassen. STARDOM haftet weder, noch ist verantwortlich für jegliche Schäden, die aufgrund ungenehmigter Demontage oder Veränderung entstehen, falls diese ungenehmigte Demontage oder Veränderung zu... -
Seite 27: Hardware-Installationsablauf
Hardware-Installationsablauf 1. Nach Überprufung, dass der Packungsinhalt vollständig ist, fahren Sie mit dem Auspacken des Paketes fort. 2. Hardwareinstallation. A. Stecken Sie den mitgelieferten Plastikschlüssel in das Schlüsselloch des herausnehmbaren Trägers und nehmen vorsichtig den Träger heraus. B. Entfernen Sie mit einem Schraubenzieher die Halter vom herausnehmbaren Träger (seien Sie vorsichtig und beschädigen Sie nicht die Nuten). - Seite 28 D. Drücken Sie vorsichtig den herausnehmbaren Träger in den Einschubrahmen und drücken Sie den Schacht-Griff wieder in seine Position. 3. Beschreibung des Betriebsmodus Der Benutzer muss angeben, welcher Modus vor der Installation benutzt werden soll. Sobald der Installationsmodus gewählt ist, ändern Sie ihn wenn möglich nicht willkürlich. Gerade wenn Sie bereits den RAID 0 Modus gewählt haben, ihn aber später in den JBOD Modus ändern oder umgekehrt, wird dies zu Datenverlust auf der FESTPLATTE führen.
- Seite 29 Ein RAID 0 Modus and ein JBOD Modus, als 3 Festplattenlaufwerke Please ensure each plug has connected tightly before turn on the power. Raid 0 JBOD JBOD Raid 0 1394b b. Für 2 installierte Festplatten Ein JBOD Modus, als 2 Festplattenlaufwerke; oder ein RAID 0 Modus, als 1 Festplattenlaufwerk.
- Seite 30 4. Beschreibungen und Abbildungen der Verkabelung: Wenn der Modus für den Switch gewählt wurde, können Sie die ST5610 mit den folgenden Methoden der Verkabelung installieren. Es wird empfohlen, dass Sie für eine bessere Leistung des Computers 1394b Kabel zur Verbindung verwenden. A.
- Seite 31 C. Verbinden Sie nur ein 1394b Kabel an die Schnittstelle des Computers. Computer Back Panel Please ensure each plug has connected tightly before turn on the power. Raid 0 JBOD 1394b D. ST5610 Daisy Chain-Verbindung (bis zu vier ST5610 Geräte) Up to 4 Units Please ensure each Please ensure each...
-
Seite 32: Festplattenlaufwerks Formatierungsablauf
Festplattenlaufwerks Formatierungsablauf 1. In den vier individuellen Festplattenlaufwerksmodi kann das installierte Gerät durch den Gerätemanager des Betriebssystems erkannt werden. A. Windows Betriebssystem – 1394b Schnittstellenverbindung – JBOD Modus 2. Kunden können unter Benutzung des Festplattenverwaltungsprogramms des Betriebssystems das Festplattenlaufwerk vor der normalen Benutzung der ST5610 formatieren. - Seite 33 Festplattenlaufwerks Formatierungsablauf...
- Seite 34 B. Betriebsinstruktionen für Macintosh Nachdem die Hardwareinstallation für das ST5610 komplett ist, können Sie das System neu starten und das Gerät an den Macintosh anschließen. Festplatten-Laufwerksformat (identensch mit der Windows-Format-Funktion) 1. Bewegen Sie den Curser zu der Werkzeugleiste auf dem Desktop, und wählen das Plattenzubehör.
- Seite 35 Festplattenlaufwerks Formatierungsablauf...
- Seite 36 C.Partitionierung Wählen Sie die Platte aus die Sie partionieren möchten und den Partitions-Tab. Klicken Sie auf den Datenträgernamen der in der Struktur angezeigt wird und wählen Sie ein Laufwerksformat und geben einen Namen und eine Größe ein. Ein Dialog wird sich mit der folgenden Nachricht öffnen, „Partitionierung eines Laufwerks wird alle Informationen des Laufwerks der Platte zerstören.
-
Seite 37: Verwendung Des Betriebssystems Zur Einrichtung Des Raid Typs
Verwendung des Betriebssystems zur Einrichtung des RAID Typs 1. Betriebsinstruktionen für Windows OS SOHOTANK ST5610-4S-WB kann als hocheffizientes RAID System in einem Betriebssystem eingerichtet werden. Um ein hocheffizientes RAID System mit der ST5610 einzurichten, beziehen Sie sich auf Webseiten von Microsoft. - Seite 38 B. Wählen Sie den RAID Tab. Wenn das Plattengerät bereit ist, wird die Platteninformation auf der linken Seite des Fensters angezeigt. Wählen Sie bitte das Laufwerksformat und den RAID Typ den Sie kreieren wollen. Bitte entscheiden Sie den RAID Typ den Sie kreieren wollen durch die Anzahl der externen Festplattenlaufwerke.
- Seite 39 C. Ziehen Sie Platten und Laufwerke zu der Listen-Box um die Festplattenlaufwerke in Übereinstimmung mit den RAID Definitionen zu kreieren. D. Wählen Sie „Kreieren“ um ein RAID System übereinstimmend mit den Informationen im Fenster, wie in der Abbildung gezeigt, zu kreieren. Verwendung des Betriebssystems zur Einrichtung des RAID Typs...
- Seite 40 E. Wenn die Formatierung komplett ist, haben Sie ein hocheffizientes RAID System ausgestattet mit ST5610-4S-WB. Sie können nun, wie in der Abbildung gezeigt, die Daten durch das RAID System erreichen. Verwendung des Betriebssystems zur Einrichtung des RAID Typs...
-
Seite 41: Produktbeschreibung
1. Die ST5610-4S-S2 bietet 4 hocheffiziente SATA 3,0 GHz Schnittstellen als ein schnelleres, sichereres und zuverlässigeres System für Benutzer an. 2. Für weitere Details über ähnliche Produkte, gehen Sie bitte zu http://www.stardom.com.tw. 1. Die meisten der SOHORAID Serien sind RAID Serien. Kunden können verschiedene RAID Level einrichten ohne andere Peripherien hinzufügen zu müssen. -
Seite 42: Oft Gestellte Fragen
A: Nein. Benutzer brauchen keinen zusätzlichen Treiber, um SOHOTANK ST5610 in verschiedenen Betriebssystemen zu betreiben. Solange wie das Betriebssystem die 1394 Schnittstelle unterstützt, sind STARDOM Systeme mit einer Vielzahl von Betriebssystemen kompatibel, z.B. Windows XP, Linux und Macintosh, usw. Q: Ist SOHOTANK ST5610 kompatibel mit jedem Festplattenlaufwerk? A: Das Produkt hat keine Kompatibilitätsprobleme mit Festplattenlaufwerken. - Seite 43 Q: Was soll ich machen, wenn die Fehler LED Anzeige aufleuchtet? A: Stellen Sie zuerst fest, ob der Ventilator eine Fehlfunktion hat oder das System überhitzt ist, wenn die rote Fehler LED aufleuchtet. 1. Im Falle einer Fehlfunktion des Ventilators, überprüfen Sie ob der Ventilator mit Staub verschmutzt ist oder durch die rückseitigen Kabel verkeilt ist.
- Seite 44 Memo Memo...
-
Seite 45: Guide De Mise En Route Rapide
ST5610-4S-WB Guide de mise en route rapide Version:1.0... - Seite 66 Memo Memo...
- Seite 88 Memo Memo...
- Seite 89 ST5610-4S-WB 使 用 手 冊 Version:1.0...
-
Seite 93: 硬體安裝步驟
硬體安裝步驟 1.確認相關配件齊全後，即可進行外部包裝卸除。 2.硬碟安裝 A.使用所附之塑膠鑰匙，插進Tray之匙孔，並小心抽出Tray。 B.將Tray的磁架小心用螺絲起子拆下(注意不要使螺帽損壞而無法安裝)。 C.將硬碟裝上並將螺絲鎖緊固定。 硬體安裝步驟... - Seite 99 硬碟格式化步驟...
- Seite 101 硬碟格式化步驟...
