Verlegung der Kabel

Verlegung der Kabel
Verlegen der Kabel:
Binden Sie die Kabel im Steckerfach mit dem Kabelbinder
1.
zusammen.
Verlegen Sie die Kabel entlang des Gelenks und in den Kanälen
2.
im Schwenk-/Drehfuß. (Siehe Abbildung 28).
Befestigen Sie die Anschlussfachabdeckung und die
3.
Gelenkabdeckung wieder. Schließen Sie die Kabelabdeckungen
wieder. Drücken Sie die Kabelabdeckungen nach oben, um sie
zu verriegeln.
Verlegen der Kabel:
Binden Sie die Kabel in den Steckerfächern mit den
1.
Kabelbindern zusammen.
Bringen Sie die Abdeckungen des Steckerfachs wieder an.
2.
54

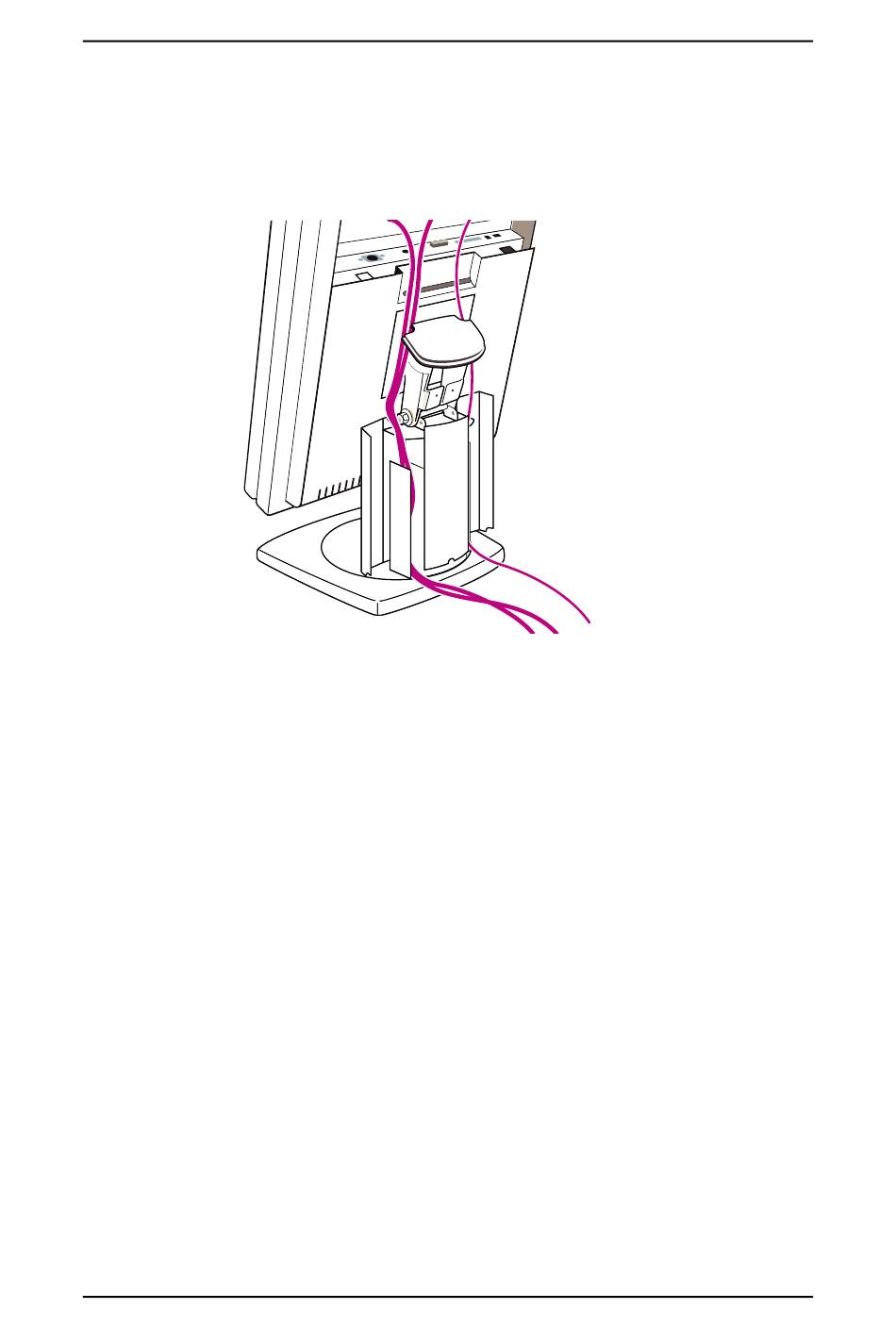

Abbildung 28: Rückansicht des Monitors
