Wahl Eines Passenden Pci/Pcie-Kartensteckplatzes - Coronis Mdcc 2121 Erste Schritte

Installation des Display-Controllers
(Siehe Abbildung 1) prüfen. Standardmäßig ist VGA durch Platzieren
des Steckers an den beiden oberen Stiften aktiviert. Zur Deaktivierung
der integrierten VGA-Funktionen den Überbrückungsstecker so
umstecken, dass nun der mittlere und untere Kontakt miteinander
verbunden sind.

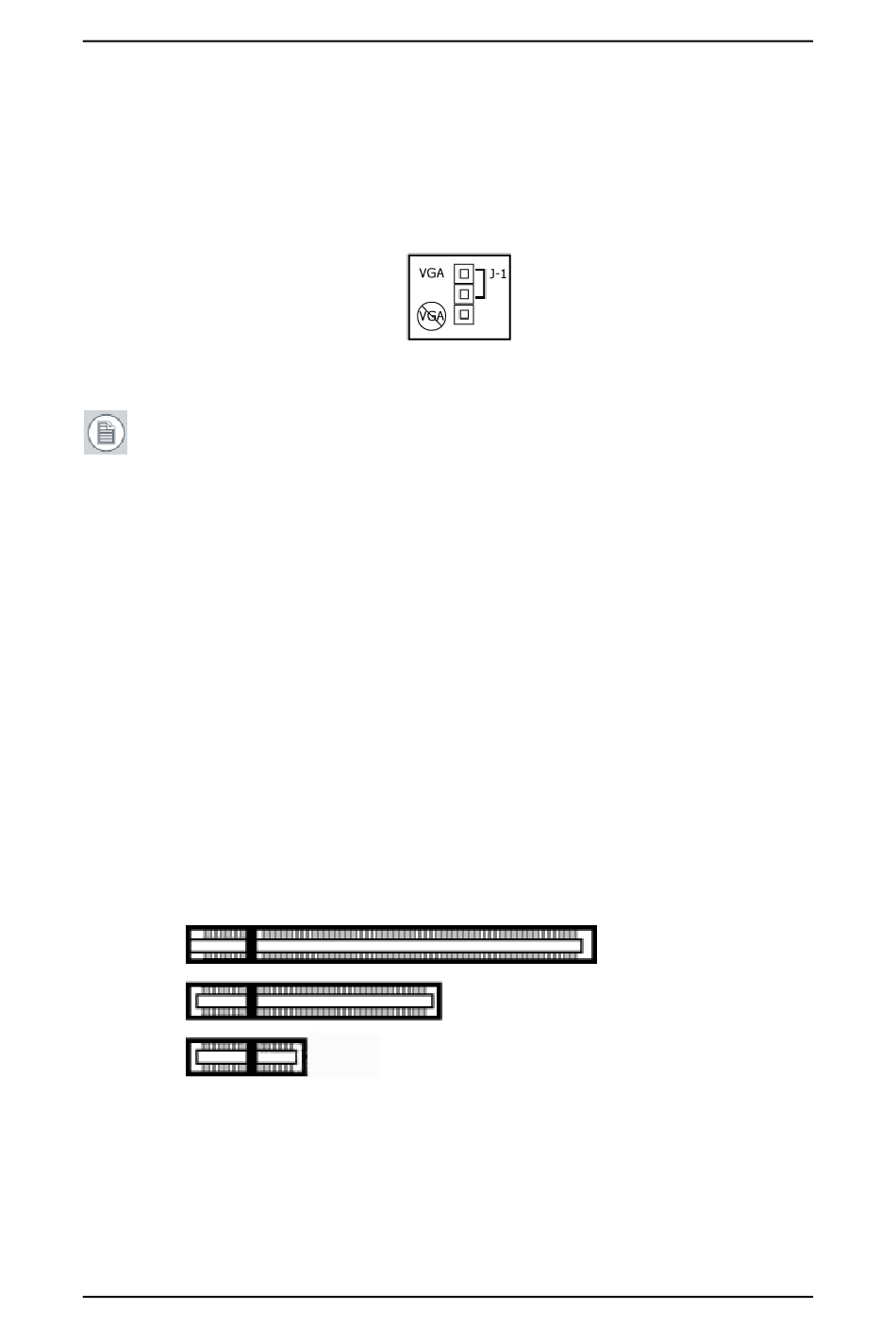

Abbildung 1: VGA-Überbrückungsstecker des Display-Controllers, VGA aktiviert
Hinweis:Um mehrere BarcoMed-Display-Controller in einem
einzigen PC zu verwenden, müssen Sie VGA auf EINEM der
BarcoMed-Display-Controller aktivieren und VGA auf ALLEN
anderen BarcoMed Display-Controllern deaktivieren. Zum Einsatz
eines BarcoMed-Display-Controllers mit dem VGA-Controller
eines Dritten oder mit einem oder mehreren Barco MXRT-
Display-Controllern darf VGA am BarcoMed-Display-Controller
NICHT aktiviert werden.

Wahl eines passenden PCI/PCIe-Kartensteckplatzes

In der Tabelle auf der vorhergehenden Seite sind die verschiedenen
verfügbaren Display-Controller-Modelle für das B
Monitorsystem und die jeweils empfohlenen PCI/PCIe-
Kartensteckplätze für optimale Leistung aufgeführt. Abb. 2 zeigt die
unterschiedlichen Typen von nutzbaren PCIe-Kartensteckplätzen.
Abb. 3 zeigt zwei unterschiedliche Typen von nutzbaren PCI-
Kartensteckplätzen.
26
- x1-Steckplatz
Abbildung 2: Beispiele von PCIe-Steckplätzen
ARCO
- x16-Steck
- x8-Steckplatz
C
ORONIS
