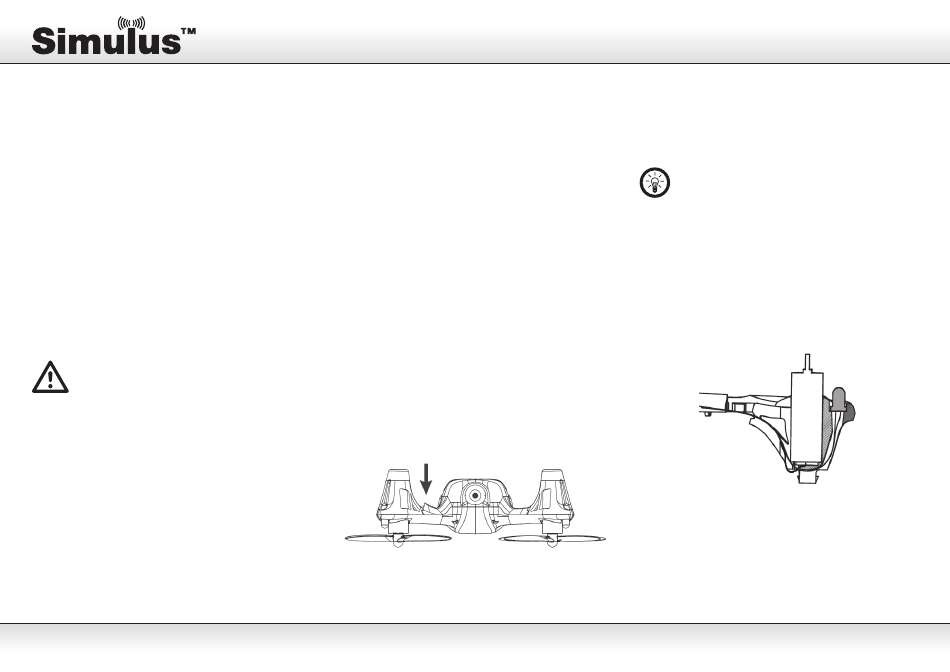

Simulus NX-1067 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Body-Kits für den Quadrocopter
NX-1066. Mit ihm ersetzen Sie das Gehäuse Ihres Fluggeräts,
wenn das nach einem Crash beschädigt ist.
Bitte lesen Sie diese Montageanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihr neues Bodykit
problemlos montieren können.
Lieferumfang
• Oberschale
• Akkuhalter
• Unterschale
• Bedienungsanleitung
Zusätzlich benötigt:
• Einen kleinen Kreuzschlitz-Schraubenzieher („Uhrmacher-
werkzeug").
• Einen feinen Elektronik-Lötkolben max. 30 W
(z.B. Art.-Nr. PE-8770) mit Verbrauchsmaterialien.
• Evtl. Lupe und Pinzette.
ACHTUNG:
Um einen beschädigten Quadrocopter mit diesem
Ersatzrumpf wieder herzustellen, benötigen Sie
einiges feinmechanische Geschick. Sie müssen im
Verlauf des Umbaus löten und sehr kleine Schrauben
und Kabel an ihren Platz bringen. Wenn Sie sich diese
Arbeiten nicht selbst zutrauen, sollten Sie erfahrene
Personen zur Unterstützung hinzuziehen.
© April/2014 - MB//AR//MR - GS
Importiert von: PEARL.GmbH / PEARL-Straße 1-3 / 79426 Buggingen
Body-Kit für NX-1066
Demontage
Aus Ihrem beschädigten Quadrocopter müssen Sie zunächst
alle Funktionsteile (Platinen, Motoren, Kabel, LEDs) entnehmen.
Je nach Schaden kann auch nur ein Teil der genannten Arbeits-
schritte nötig sein: Wenn Sie z.B. nur eine defekte Oberschale
tauschen wollen, können Akkuschacht und Kameramodul im
unteren Gehäuseteil bleiben.
Alle bei der Demontage anfallenden Kleinteile legen Sie bitte
sofort in einen geeigneten Sammelbehälter, damit Sie sie beim
Zusammenbau wieder zur Hand haben. Bitte seien Sie vorsichtig
mit allen Funktionsteilen, die vom beschädigten Gehäuse bereits
nur noch am Kabel hängen. Ziehen Sie bei den folgenden Schrit-
ten nie an den Kabeln.
1. Ziehen Sie den Akku nach hinten aus seinem Schacht. Entfer-
nen Sie die Speicherkarte der Kamera.
2. Merken Sie sich die Propellerpositionen: Notieren Sie sich am
besten mit Folienstift „LV/RV/LH/RH" auf die Propellerblätter.
Lösen Sie dann alle 4 Propeller von den Motoren mit einem
evtl. zum Quadcopter mitgelieferten Propellerschlüsselw.
3. Drehen Sie den Quadrocopter um. Legen Sie ihn auf eine
weiche Unterlage; z.B. ein Mouse-Pad. Lösen Sie auf seiner
Unterseite die beiden Kreuzschlitz-Schrauben.
4. Wenn die Oberschale getauscht werden soll, dann ziehen Sie
die Gummipuffer der Motorengondeln mit den Fingernägeln
ab.
5. Die noch intakten Motorenausleger müssen Sie nun aushaken.
Nehmen Sie dazu den Rumpf zwischen zwei Finger. Mit der
freien Hand biegen Sie die Motorengondeln ca. 20 Grad nach
oben: Damit haken Sie die Oberschale aus der Unterschale
aus.
6. Wenn alle Arme ausgehakt sind, können Sie die Unterschale
abnehmen. Vorsicht: Sie hängt noch an zwei Kabel der Kame-
ra, die nicht abreißen dürfen.
Bedienungsanleitung
7. In der Unterschale befinden sich 4 Kreuzschlitz-Schrauben
am Rand des Akkuhalters. Lösen Sie diese und heben Sie den
Akkuschacht ab.
8. Unter dem Akkuschacht befindet sich die Kameraplatine.
Ziehen Sie die Platine und das Kameramodul vorsichtig aus
der Unterschale.
HINWEIS:
Sollten Sie nach der Demontage Schrauben vermissen,
dann können diese auch an den magnetischen Motoren-
gehäusen festhaften.
9. Um die Motoren und LEDs aus den 4 Motorgondeln heraus-
zulösen, müssen Sie erst die Kabel und LED-Drähte aus den
Führungen in den Motorauslegern ziehen. Verwenden Sie
dazu eine Pinzette, Zahnstocher o.ä. Sehen Sie sich dabei an,
wie die Verdrahtung in die Ausleger fixiert wurde.
10. Erst wenn LED-Drähte und Motorenkabel frei in der Luft
hängen, haben LED und Motor am Ende genug „Luft" so dass
Sie sie zuerst die LED nach oben aus ihrem Sitz herausheben
können.
11. Ziehen Sie die LED dann zur Seite, so dass ihre Verdrahtung
aus der Führungsrinne herauskommt.
12. Um die Motoren entnehmen zu können, entlöten Sie bitte
die 4x2 Stromkabel der Motoren direkt an der Hauptplatine.
Erhitzen Sie die Lötpunkte dabei nur kurz und mit sehr wenig
Lötzinn an der Spitze, um keine Bauteile zu beschädigen.
