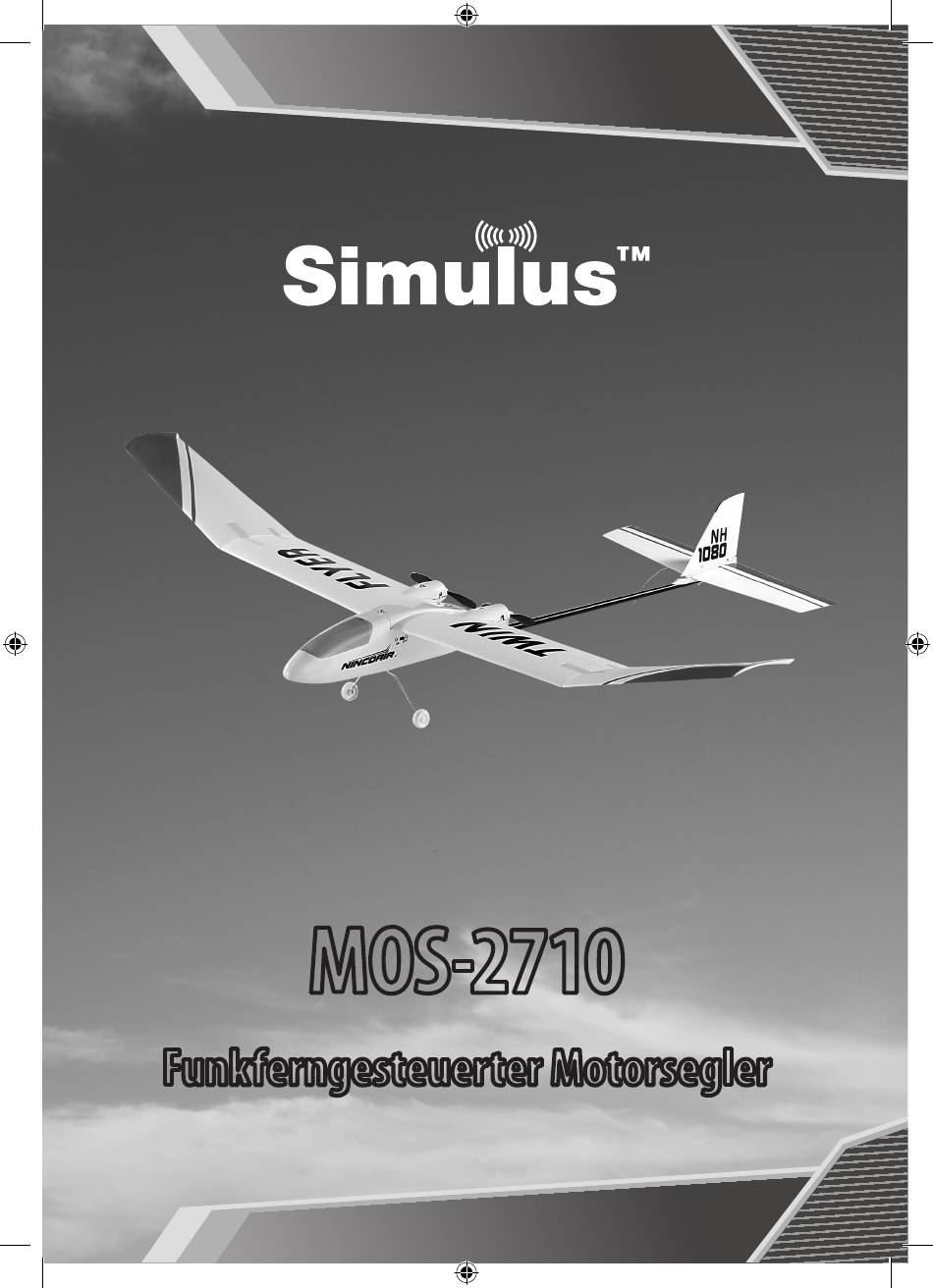

- Seite 1 BEDIENUNGSANLEITUNG MOS-2710 Funkferngesteuerter Motorsegler NC-1581-675...
-
Seite 3: Funkferngesteuerter Motorsegler
MOS-2710 Funkferngesteuerter Motorsegler © 05/2010 - JG//TH//MR - GS... -
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS nhaltsverzeIchnIs Ihr neues ferngesteuertes Flugzeug ..............5 Lieferumfang ........................... 5 Wichtige Hinweise zu Beginn ................6 Sicherheit & Gewährleistung ..................... 6 Entsorgung ..........................7 Produktdetails ....................8 Montage ......................9 Akku aufladen ......................... 9 Tragflächen montieren ......................10 Motorabdeckung und Propeller montieren ..............12 Leitwerk und Fahrwerk montieren................13 Akku einsetzen ........................14 Fernsteuerung vorbereiten ....................15... -
Seite 5: Ihr Neues Ferngesteuertes Flugzeug
Minuten Übung wie ein Meisterpilot durch die Luft gleiten lassen. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie möglichst lange Freude an Ihrem Motorsegler haben. Lieferumfang • Motorsegler MOS-2710 • Fernsteuerung • Ladegerät •... -
Seite 6: Wichtige Hinweise Zu Beginn
WICHTIGE HINWEISE ZU BEGINN IchtIge InWeIse zu egInn Sicherheit & Gewährleistung • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Gerätes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können. • Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Gebrauch. -
Seite 7: Entsorgung
WICHTIGE HINWEISE ZU BEGINN • Stellen Sie sicher, dass Sie das Flugzeug immer so halten, dass Ihre Finger nicht zwischen die Propeller geraten können. • Schalten Sie immer sowohl das Flugzeug als auch die Fernsteuerung aus, sobald Sie das Produkt nicht mehr benutzen. •... -
Seite 8: Produktdetails
PRODUKTDETAILS roduktdetaIls Flugzeugrumpf Motorschalen Tragflächenmitte 10. Ladegerät Tragflächenverbindung (groß) 11. Antenne Tragflächenverbindung (klein) 12. Halteschrauben Flügelbasen 13. Ni-MH-Akku (7,2 V, 600 mAh) Höhenleitwerk 14. Tragflächenhalter Seitenleitwerk 15. Fahrwerk Motorschalenschrauben 16. Propeller... -
Seite 9: Montage
MONTAGE ontage Bevor Sie Ihr Flugzeug den Himmel erklimmen lassen können, sind einige wenige Handgriffe nötig, um es zusammenzusetzen. Befolgen Sie die Schritte in dieser Anleitung, dann ist Ihr Flugzeug schon nach wenigen Minuten montiert. HINWEIS: Vor dem ersten Start muss außerdem der mitgelieferte Akku ein erstes Mal voll geladen werden. -
Seite 10: Tragflächen Montieren
MONTAGE Tragflächen montieren Schrauben Sie den Tragflächenhalter und die Motorschalen Legen Sie die Tragflächenmitte auf den Flugzeugrumpf . Achten Sie darauf, dass die Aussparungen in der Tragfläche genau über den Motoren liegen und die Aussparungen mit den Bohrlöchern bündig sind. Legen Sie den Tragflächenhalter auf und schrauben Sie ihn mit den entsprechenden Schrauben fest. - Seite 11 MONTAGE Befestigen Sie die Flügelbasen an der Tragfläche. Die Flügelbasen müssen hierbei wie auf dem Bild leicht nach oben gebogen sein. Wenn sie nach unten zeigen, haben Sie die Tragflächenverbindungen falsch herum eingesetzt.
-
Seite 12: Motorabdeckung Und Propeller Montieren
MONTAGE Motorabdeckung und Propeller montieren Setzen Sie die Motorschalen auf die Motoren und drehen Sie das Flugzeug um, damit Sie die Schrauben einsetzen und festschrauben können. Stecken Sie die Propeller auf die Motoren und drücken Sie sie fest. Die Distanz zwischen der Motorabdeckung und den Propellern sollte etwa 3-4 mm betragen. -
Seite 13: Leitwerk Und Fahrwerk Montieren
MONTAGE Leitwerk und Fahrwerk montieren Schieben Sie das Höhenleitwerk auf die Schrauben des Seitenleitwerks und schieben Sie die Schrauben durch die Öffnungen am Heck des Flugzeugrumpfs. Setzen Sie die Schraubenmuttern auf die Schrauben und ziehen Sie sie mit einem Schraubenschlüssel fest. Stecken Sie das Fahrwerk in den Schlitz an der Unterseite des Flugzeugrumpfes... -
Seite 14: Akku Einsetzen
MONTAGE Akku einsetzen Schrauben Sie die blaue Cockpitverkleidung auf und nehmen Sie sie ab. Schieben Sie das Akku-Pack in die Styroporhalterung im Inneren des Cockpits. Verbinden Sie den Stecker des Akku-Packs mit dem System des Flugzeugs. Setzen Sie die Cockpitverkleidung wieder auf und schrauben Sie sie zu. -
Seite 15: Fernsteuerung Vorbereiten
MONTAGE Fernsteuerung vorbereiten Schrauben Sie die Antenne in die Fernsteuerung. Öffnen Sie das Batteriefach auf der Rückseite der Fernsteuerung und setzen Sie 8 AA-Batterien ein. Achten Sie beim Einsetzen bitte auf die korrekte Polarität der Batterien wie im Batteriefach angegeben. Schließen Sie das Batteriefach wieder. -
Seite 16: Vorbereitung Zum Start
VORBEREITUNG ZUM START orBereItung zuM tart Bevor Sie Ihr Flugzeug starten, beachten Sie bitte die folgenden Punkte. Flugplatz auswählen • Wählen Sie eine flache und offene Fläche. Es sollten keine Gebäude, Strommasten, Straßen, Bäume oder ähnliches im Weg sein. • Achten Sie auf die Windgeschwindigkeit. -
Seite 17: Steuerung
STEUERUNG teuerung Jetzt ist es so weit – alle Vorbereitungen sind getroffen, Ihr Flugzeug kann sich nun endlich in den Himmel begeben. In diesem Abschnitt finden Sie alle notwendigen Informationen für Start, Landung und Manöver Ihres ferngesteuerten Flugzeuges. Sollten Sie nicht auf Anhieb den gewünschten Erfolg erzielen, geben Sie nicht gleich auf. -
Seite 18: Starten
STEUERUNG Starten Stellen Sie sowohl den Schalter an der Fernsteuerung als auch an der Backbordseite des Flugzeugs auf ON. Halten Sie das Flugzeug in der rechten Hand, die Fernsteuerung in der linken. Zielen Sie mit der Nase des Flugzeugs gegen den Wind. Drücken Sie den linken Hebel der Fernsteuerung nach vorne. -
Seite 19: Steigflug Und Sinkflug
STEUERUNG Steigflug und Sinkflug Um das Flugzeug steigen zu lassen, halten Sie einfach den linken Hebel der Fernsteuerung nach vorne gedrückt. Das Flugzeug gewinnt auf diese Weise stetig an Höhe. Lassen Sie den linken Hebel langsam los, wenn Sie das Flugzeug wieder sinken lassen wollen. -
Seite 20: Nach Links Oder Rechts Steuern
STEUERUNG Nach links oder rechts steuern Wenn Sie das Flugzeug nach links steuern wollen, schieben Sie den rechten Hebel der Fernsteuerung nach links und lassen Sie ihn wieder los. Wenn Sie das Flugzeug nach rechts steuern wollen, schieben Sie den rechten Hebel der Fernsteuerung nach rechts und lassen Sie ihn wieder los. -
Seite 21: Landen
STEUERUNG Landen Landen ist außerordentlich einfach. Stellen Sie zunächst sicher, dass sich vor dem Flugzeug kein Hindernis befindet, und steuern Sie es gegebenenfalls in die richtige Landeposition. Lassen Sie dann einfach die beiden Hebel der Fernsteuerung in ihre Ausgangsposition zurückgleiten. Das Flugzeug beginnt eigenständig mit dem Sinkflug und landet schließlich. -
Seite 22: Check-Up Nach Der Landung
STEUERUNG Check-Up nach der Landung Jetzt ist Ihr Flugzeug sicher gelandet. Bevor Sie es jedoch einpacken und wieder verstauen können, sollten Sie die folgenden Hinweise befolgen. Schalten Sie sowohl Ihr Flugzeug als auch die Fernsteuerung aus, indem Sie die Schalter auf OFF stellen. Nehmen Sie das Akku-Pack aus dem Flugzeug.
