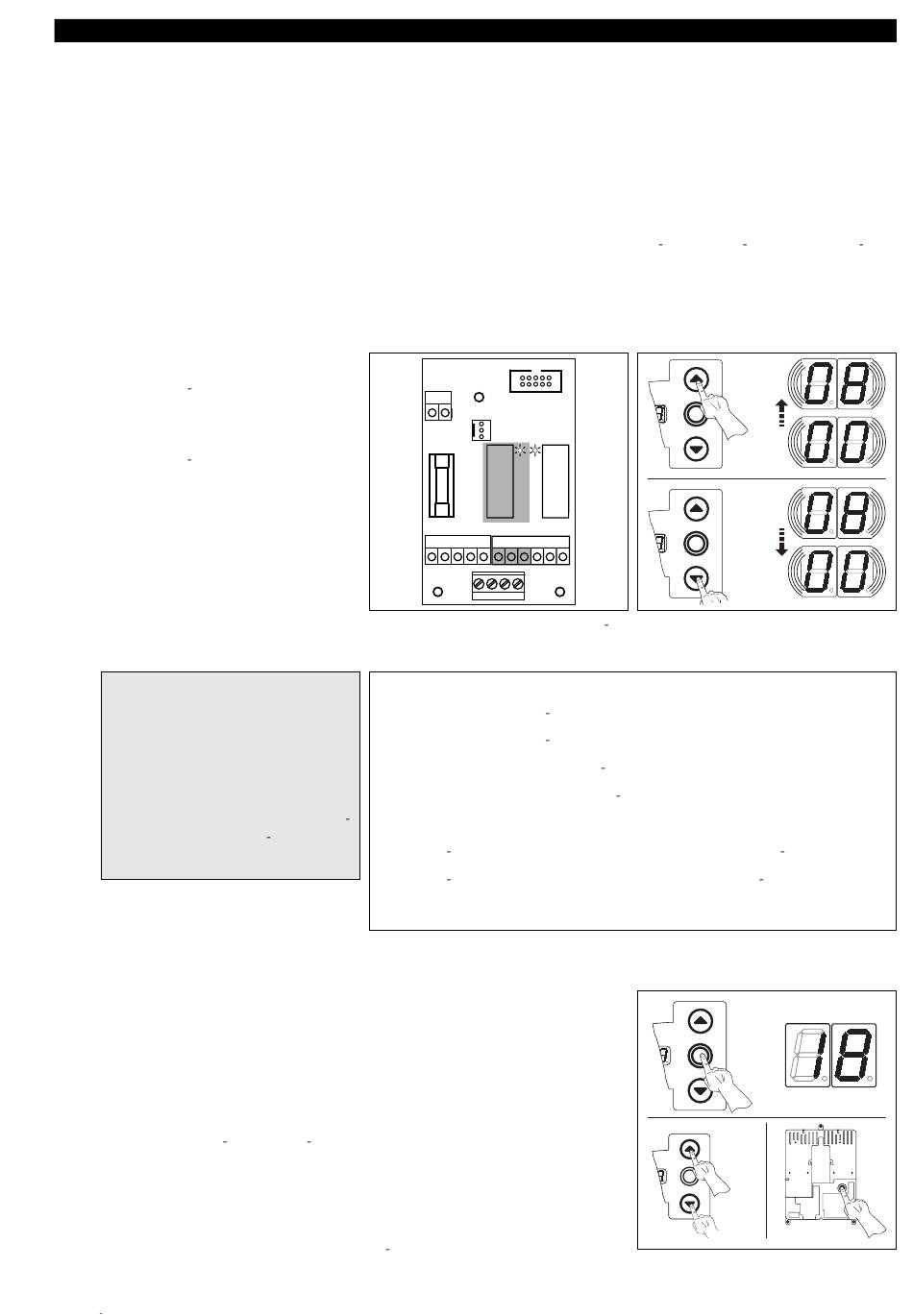

6.24 Programm-Menü 18 - Einstellungen des Relais 1 auf der Multifunktionsplatine -
Das Relais 1 kann zu bestimmten Betriebszuständen dauernd, wischend oder taktend geschaltet werden.
Einbau siehe Kap. 7.
Arbeitsschritte
entweder:
●
Wenn sich die Steuerung bereits im Programmiermodus befindet, über die Taster Tor Auf bzw. Tor Zu das entsprech
ende Menü anwählen (siehe Kapitel 6.2).
oder:
Programmierung über Programmiertaster einleiten (siehe Kapitel 6.2) und zum entsprechenden Menü wechseln.
Die Taste Stopp 1x drücken. Die Anzeige zeigt blinkend die eingestellte Funktionsnummer.
●
Funktion einstellen
●
- Taste Tor Auf drücken. Jeder Druck
erhöht die Funktionsnummer
(max. Funktionsnummer 08).
oder
- Taste Tor Zu drücken. Jeder Druck
verringert die Funktionsnummer
(min. Funktionsnummer 01).
oder
- Bei Funktionsnummer 00 ist die
Funktion abgeschaltet.
Hinweis zu Funktionsnummer
06 – 07
Anfahrwarnung = Signal bei Betrieb
ohne Automatik vor und während
jeder Torfahrt.
Vorwarnung = Signal bei Betrieb mit
Automatik (Zulaufsteuerung/Fahrbahn
regelung) vor der Torfahrt Zu und
während jeder Torfahrt.
Menü beenden
●
- Die Taste Stopp einmal drücken.
- Es erscheint die Menünummer 18.
- Das Einstellen der Funktionen in diesem Menü ist damit
abgeschlossen.
Weitere Funktionen einstellen
●
- Über Taste Tor Auf bzw. Tor Zu das
entsprechende Menü anwählen.
- Funktionen ändern.
oder
Programmierung beenden
●
- Programmiertaster 3 Sek. drücken.
- Die Anzeige zeigt die entsprechende Tor
position an.
TR25E116 A
460 R
X70
PE PE PE PE
Relais 1 auf der Multifunktions
6 6 – – 2 2 7 7 . . 1 1
platine
00* Relais aus
01 Meldung „Endlage Tor Auf"
02 Meldung „Endlage Tor Zu"
03 Meldung „Zwischenendlage (½ Auf)"
04 Wischsignal bei Befehlsgabe „Tor Auf" oder Signal „Anforderung Einfahrt"
05 Meldung „Fehlermeldung auf dem Display"
06 Anfahr /Vorwarnung Dauersignal (Zeiteinstellung Programm Menü 09)
07 Anfahr /Vorwarnung blinkend (Zeiteinstellung Programm Menü 09)
08 Meldung „Antrieb läuft"
Die einstellbaren Funktionen.
6 6 – – 2 2 7 7 . . 3 3
* * = Werkseinstellung.
I n b e t r i e b n a h m e
1x - 8x
1x - 8x
Wählen der Funktionsnummer
6 6 – – 2 2 7 7 . . 2 2
1x
Funktionsnummer bestätigen.
6 6 – – 2 2 7 7 . . 4 4
Programmierung beenden..
3 s
