EMETTEURS RADIO
tLC2C 5454401 télécommande 2 touches
tLC4CP 5454425 télécommande 4 touches Power
tLC8CP 5454423 télécommande 8 touches Power
GaLEt8tP 5454424 télécommande galet 8 touches Power
GaLEtBoiSP 5454426 télécommande Luxe 8 touches Power
tLM1t45 5454411 télécommande murale 1 touche
tLM1t45P 5454417 télécommande murale 1 touche Power
tLM2t45 5454406 télécommande murale 2 touches
tLM2t45P 5454419 télécommande murale 2 touches Power
tLM4t45 5454412 télécommande murale 4 touches
tLM4t45P 5454421 télécommande murale 4 touches Power
tLC1tP 5454430 télécommande 1 touche Power design
tLC2tP 5454431 télécommande 2 touches Power design
tLC4tP 5454432 télécommande 4 touches Power design
GaLEt4tP 5454433 télécommande galet 4 touches Power
design
Spécifications techniques:
- Pile standard de type CR2032 lithium
- Autonomie de la pile > 7 ans
- Fréquence: 2.4 GHz
- 4 récepteurs maxi par touche de l'émetteur
- Température d'utilisation : -10 à + 50°C
- Humidité relative maxi 80%
- Transmission: Bidirectionnelle
ATTENTION: il y a risque d'explosion si la pile est remplacée par une
pile de typ incorrect. Mettre au rebut les piles usagées conformément
aux instructions.

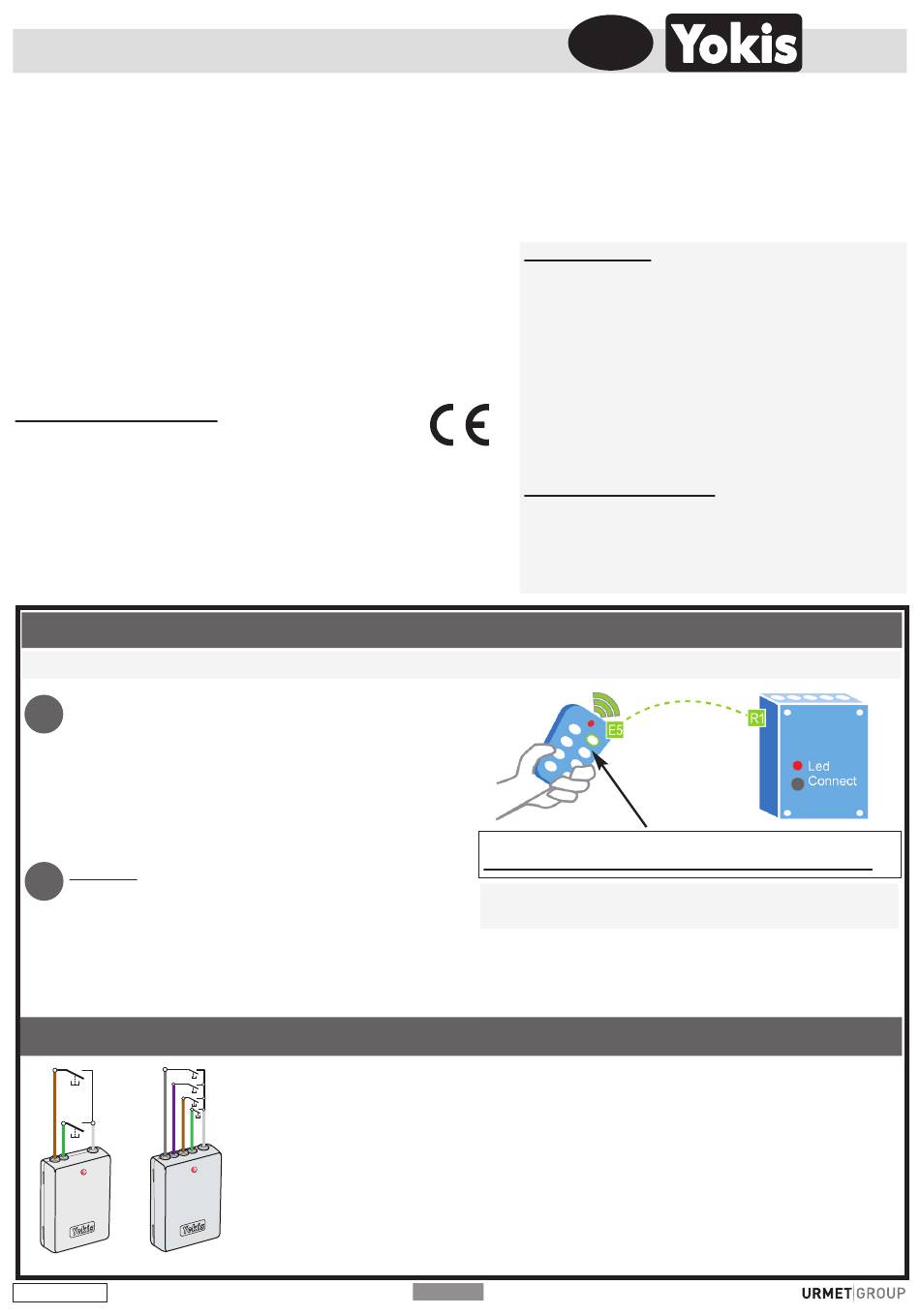

C O N N E X I O N D I R E C T E E M E T T E U R / R E C E P T E U R
En mode direct vous pouvez connecter 4 modules maximum par touche; au delà, utiliser le Bus Radio.
1
Sur l'émetteur (E), faire 5 impulsions* rapides
sur la touche à associer.
La led de l'émetteur se met alors à clignoter
rapidement pendant 30 secondes indiquant
ainsi l'attente d'une connexion.
*
Une impulsion doit durer moins de 0.7 seconde.
2
Pendant que la led de l'émetteur clignote, faire
un appui court avec la pointe d'un stylo dans le
trou "connect" du récepteur (r) (situé derrière le
boîtier).
La led de l'émetteur s'arrête de clignoter.
Attention ! il faut que le récepteur soit sous tension
E2BP/E2BPP(X) E4BPP(X)
DS1054-009I
Câblage de l'émetteur E2BP/E2BPP/E4BPP
L'E2BP / E2BPP / E4BPP peut se câbler avec n'importe quel appareillage du
marché, bouton poussoir ou Interrupteur.
Il n'est pas nécessaire d'utiliser les 2 ou 4 canaux, on peut utiliser un BP sim-
ple avec un seul canal. Il est possible de câbler des interrupteurs à la place
des BP si les récepteurs sont des MTR2000ER / MTR2000ERP(X).
En cas d'utilisation d'un émetteur encastrable sur un interrupteur (avec
un Mtr2000Er / Mtr2000ErP(X) uniquement),
faire 5 basculements rapides ( Pas 10 ! ) au lieu des 5 impulsions.
Pour utiliser à nouveau un BP à la place d'un interrupteur il suffit de refaire une
connexion avec 5 impulsions.
F

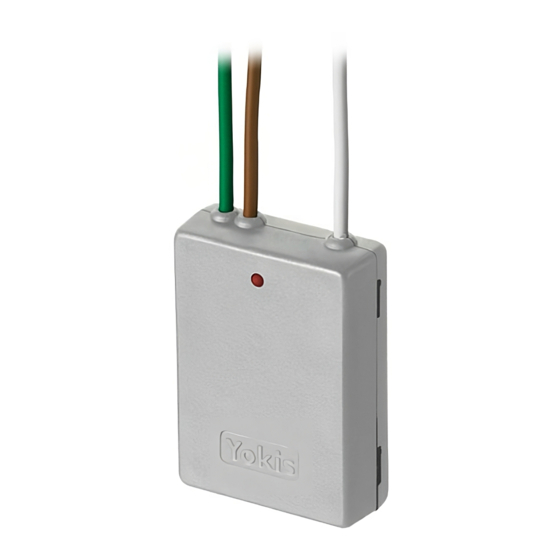

E2BP 5454402 Emetteur encastrable 2 canaux
E2BPP 5454413 Emetteur encastrable Power 2
E2BPPX 5454414 Emetteur encastrable Power 2
E4BPP 5454427 Emetteur encastrable Power 4
E4BPPX 5454428 Emetteur encastrable Power 4
PortéE radio:
Gamme radio:
• dans la pièce < 100m²
• sur 50m en champ libre
(Réduction de la portée si environnement métal-
lique, passage de mur ou de cloison)
Gamme radio Power:
• dans une maison de 100m² avec traversée
perpendiculaire d'un mur maître ou d'une dalle
• sur 250m en champ libre
(Réduction de la portée si environnement métal-
lique, passage de mur ou de cloison)
traNSMiSSioN radio:
La Led de l'émetteur s'éclaire uniquement
lorsque la transmission radio a réussi.
En cas de portée insuffisante l'ajout d'un récepteur
intermédiaire peut résoudre le probléme
(voir § ''Augmentation de la portée'').
Sur tous les émetteurs, la Led s'éclaire
uniquement lorsque la transmission radio a réussi.
Pour supprimer une connexion,
il suffit de refaire la procédure ci-contre.
tous les émetteurs YoKiS sont compatibles
avec les récepteurs YoKiS
(télérupteur, télévariateur, micromodules
P1
canaux
canaux avec antenne extérieure
canaux
canaux avec antenne extérieure
Volets roulants).
