Greenlee CJS-100 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Greenlee Anleitungen
  4. Messgeräte
  5. CJS-100
  6. Bedienungsanleitung

Greenlee CJS-100 Bedienungsanleitung

Mit offener messgabel
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 43

Quicklinks

Diese Anleitung herunterladen
INSTRUCTION MANUAL
English.................... 1–14
Français................ 15–28
Italiano.................. 29–42
Deutsch................. 43–56
Español................. 57–70
Português. . ............ 71–84
Nederlands. . .......... 85–98

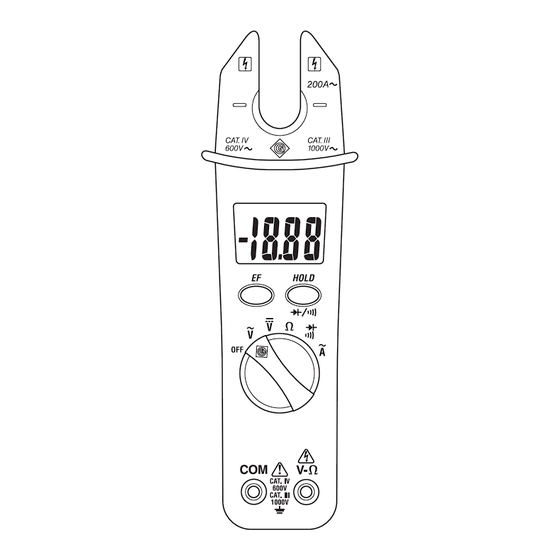

Digital Open Jaw Meter
52027788
CJS-100
Read and understand all of the instructions and
safety information in this manual before operating or
servicing this tool.
© 2007 Greenlee Textron Inc.
4/07
