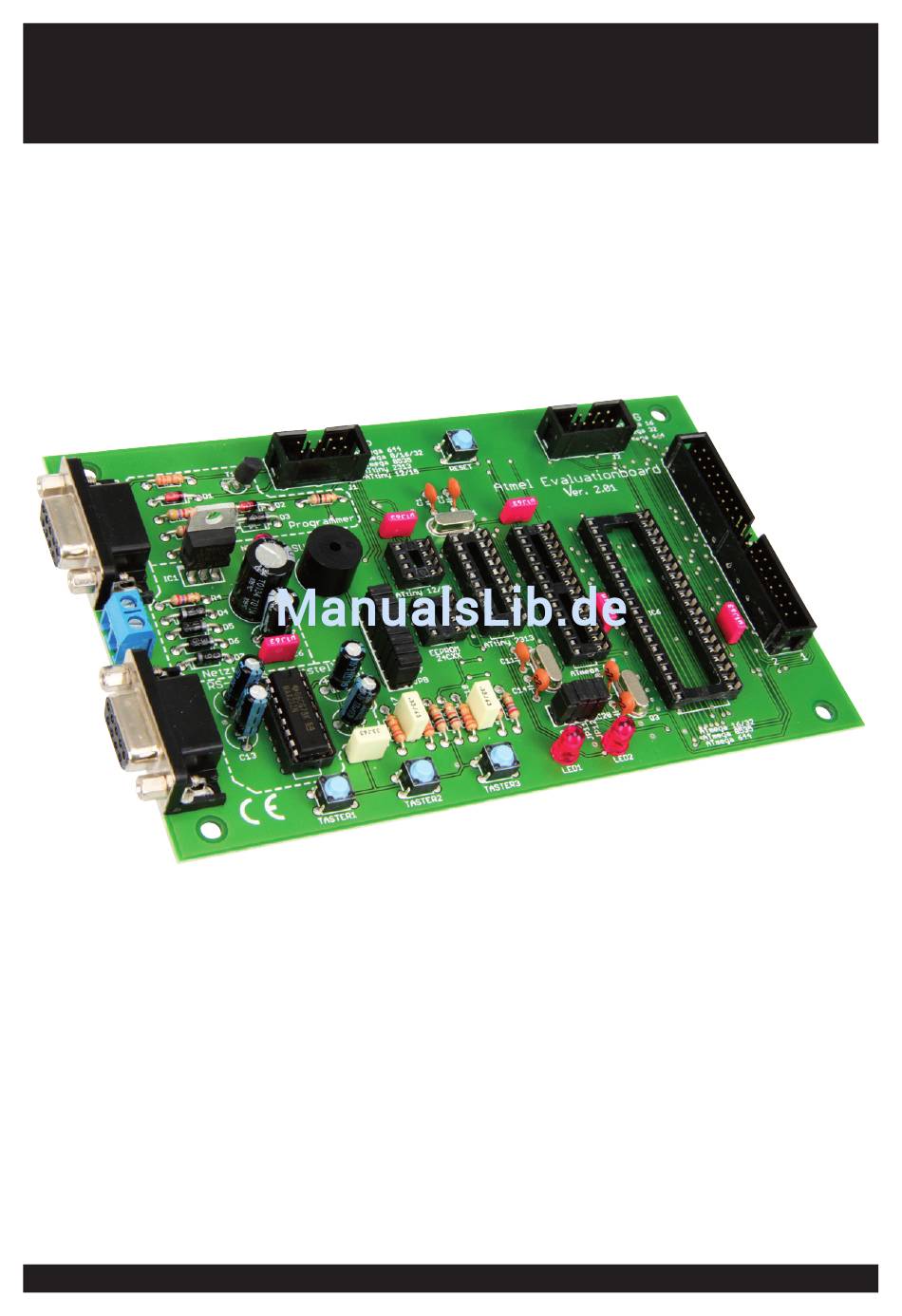

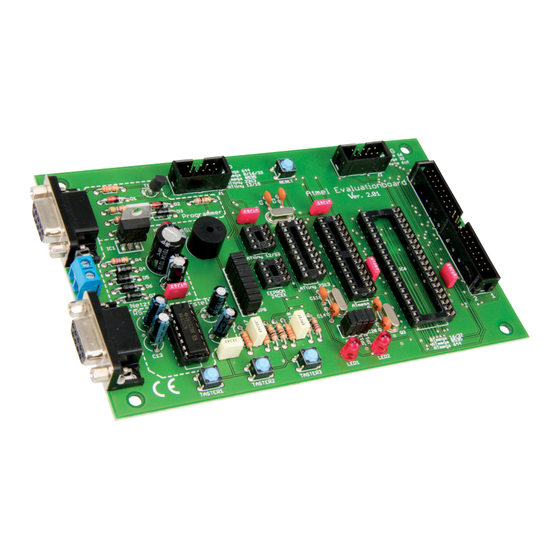

ATMEL Evaluations-Board
Best.Nr. 810 038 / 810 074
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
Pollin Electronic GmbH • Max-Pollin-Str.1 • 85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de
Ver. 2.0.1
Stand 03.09.2014, rtr
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für pollin electronic ATMEL Evaluations-Board Ver. 2.0.1
Inhaltszusammenfassung für pollin electronic ATMEL Evaluations-Board Ver. 2.0.1
- Seite 1 Best.Nr. 810 038 / 810 074 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. Pollin Electronic GmbH • Max-Pollin-Str.1 • 85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de Stand 03.09.2014, rtr...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise • Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme und Bedienung! Achten Sie hierauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie des- halb diese Bedienungsanleitung zum Nachlesen auf! • Schließen Sie auf keinen Fall 230 V~ Netzspannung an. Es besteht Lebensgefahr! •... -
Seite 3: Montage Der Bauelemente
Montage der Bauelemente Das Atmel-Evaluations-Board besteht aus einer Vielzahl von Bauelementen wie Widerständen, Elkos, Kondensatoren, Gleichrichtern, LEDs, Dioden, ICs, Tastern, AC-Summer und Anschlussbuchsen. Aus diesem Grunde wurde bei der Entwicklung des Platinenlayouts darauf Wert gelegt, dass eine leichte und schnelle Montage der Bauteile ermöglicht wird und bestmögliche Übersichtlichkeit gegeben ist, um so die universellen Anwendungsmöglichkeiten des Boards zu erhöhen. - Seite 4 Stückliste Stück Bauteil Wert Stück Bauteil Wert 33 kΩ IC-Sockel DIP 28 R2, R6 4,7 kΩ IC-Sockel DIP 40 R3, R5, R9, R10 10 kΩ MAX 232/IC-Sockel DIP 16 R4, R12, R13 270 Ω BC846 bzw. BC546B R7, R8, R11 100 kΩ...
- Seite 5 Dioden Nachdem die Widerstände auf der Platine platziert und verlötet wurden, kann mit dem Einbau der Dioden begonnen werden. Im Gegensatz zu den Widerständen ist der Typ der Dioden auf deren Gehäuse aufgedruckt. Für die Montage der Dioden ist es ebenso ratsam wie für die Widerstände, deren Anschlussdrähte entsprechend dem Rastermaß rechtwinklig abzubiegen und in die für die Diode vorgesehenen Bohrungen zu stecken.
-
Seite 6: Schaltplan Für Das Atmel-Evaluations-Board
Schaltplan für das Atmel-Evaluations-Board... - Seite 7 Vor Anschluss des Atmel-Evaluations-Board an die Stromversorgung sollten Sie eine abschließende Kontrolle der Platine durchführen: • Sind alle Lötzinnreste und abgeschnittenen Drahtenden, die Kurzschlüsse verursachen können, entfernt? • Wurden alle Bauteile richtige eingesetzt (ICs)? • Sind Elkos, Dioden und andere Bauteile richtig gepolt? Kurzbeschreibung des Atmel-Evaluations-Boards Das Atmel-Evaluations-Board ist von seiner Funktionalität so ausgelegt, dass es eine optimale Entwicklungsumgebung sowohl für den profes-sionellen Anwender als auch für Hobbybastler darstellt.
-
Seite 8: Entwicklungsumgebungen
Entwicklungsumgebungen Um Anwendungen und Programme für die Microcontroller der Atmel-Serie zu erstellen stehen Ihnen eine Reihe unterschiedlicher Möglichkeiten zur Verfügung: • Programmierung in Basic Für Anwender welche bereits mit einer Basic-Syntax vertraut sind und auch ihre Anwendungen für Microcontroller in Basic entwickeln möchten steht eine Demo-Version der bekannten Entwicklungsumgebung BASCOM-AVR der Firma MCS-Electronic unter http://www.mcselec.com zum Download bereit. - Seite 9 Belegung Extension-Port J4 ATmega Funktion Funktion ATme- ATtiny Funktion Funktion an J4 16/32/8535 Mega16/32 Mega8535 2313 PA0 (ADC0) PA0 (ADC0) PC0 (ADC0) n.c. PA1 (ADC1) PA1 (ADC1) PC1 (ADC1) n.c. PA2 (ADC2) PA2 (ADC2) PC2 (ADC2) n.c. PA3 (ADC3) PA3 (ADC3) PC3 (ADC3) n.c.
- Seite 10 Belegung Extension-Port J4 PIn an J4 ATtiny 12/15 Funktion Tiny 12 Funktion Tiny 15 Eeprom 24Cxx Funktion n.c. n.c. PB4 (XTAL2) PB3 (ADC2) n.c. PB3 (XTAL1) PB4 (ADC3) n.c. PB0 (MOSI/AIN0) PB0 (AIN0/AREF/MOSI) n.c. PB1 (MISO/INT0/AIN1) PB1 (AIN1/MISO/OC1A) n.c. PB2 (SCK/T0) PB2 (ADC1/SCK/T0/INT0) n.c.
- Seite 11 Belegung Atmega8 zu Extension-Port J4 ATmega8 Funktion Pin an J4 ATmega8 Funktion Pin an J4 PC6 (Reset) n.c. PB1 (OC1A) PD0 (RXD) PB2 (SS/OC1B) PD1 (TXD) PB3 (MOSI/OC2) PD2 (INT0) PB4 (MIOS) PD3 (INT1) PB5 (SCK) PD4 (XCK7TO) AVCC 36, 38, 40 36, 38, 40 AREF 35, 37, 39...
-
Seite 12: Passendes Zubehör
über Restmüll entsorgt, sondern können kostenlos bei den kommunalen Sammel- stellen z.B. Wertstoffhöfen abgegeben werden. Diese Bedienungsanleitung ist eine Publikation von Pollin Electronic GmbH, Max-Pollin-Straße 1, 85104 Pförring. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktion jeder Art, z.B. Fotokopie, Mikroverfilmung oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
