BioKeyGati New Line

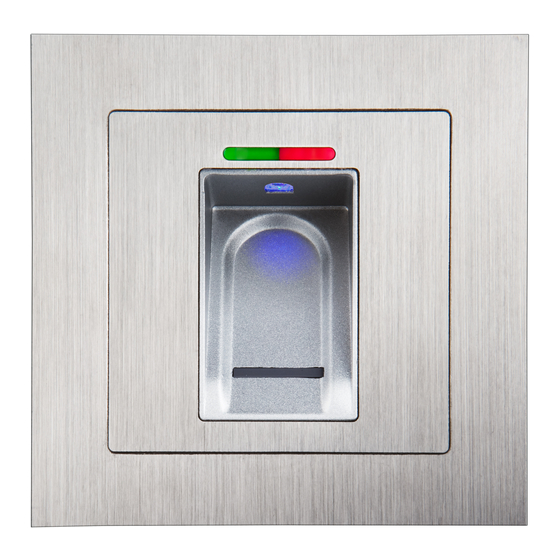

BioKey Fingerprint und Edelstahl Tastatur Leser
m
s
4I
•
c.
DESGN PL-US
ftddot dtsign award
-/:mr 7'Ji2
3»V
Technische Daten
Betriebsspannung:
Leistungsaufnahme:
Relais-Daten;
Control Unit 4000;
Maße Außeneinheit (BxHxT);
8 bis SOV PC oder 8 bis 12\/ AC
1 W, in Spitzen 3 W
24V AC/DC S.OA
geschützte Relais-Steuerung im Innenbereich
80,5x80,5x30 mm (55x55x30 mm ohne Rahmen)

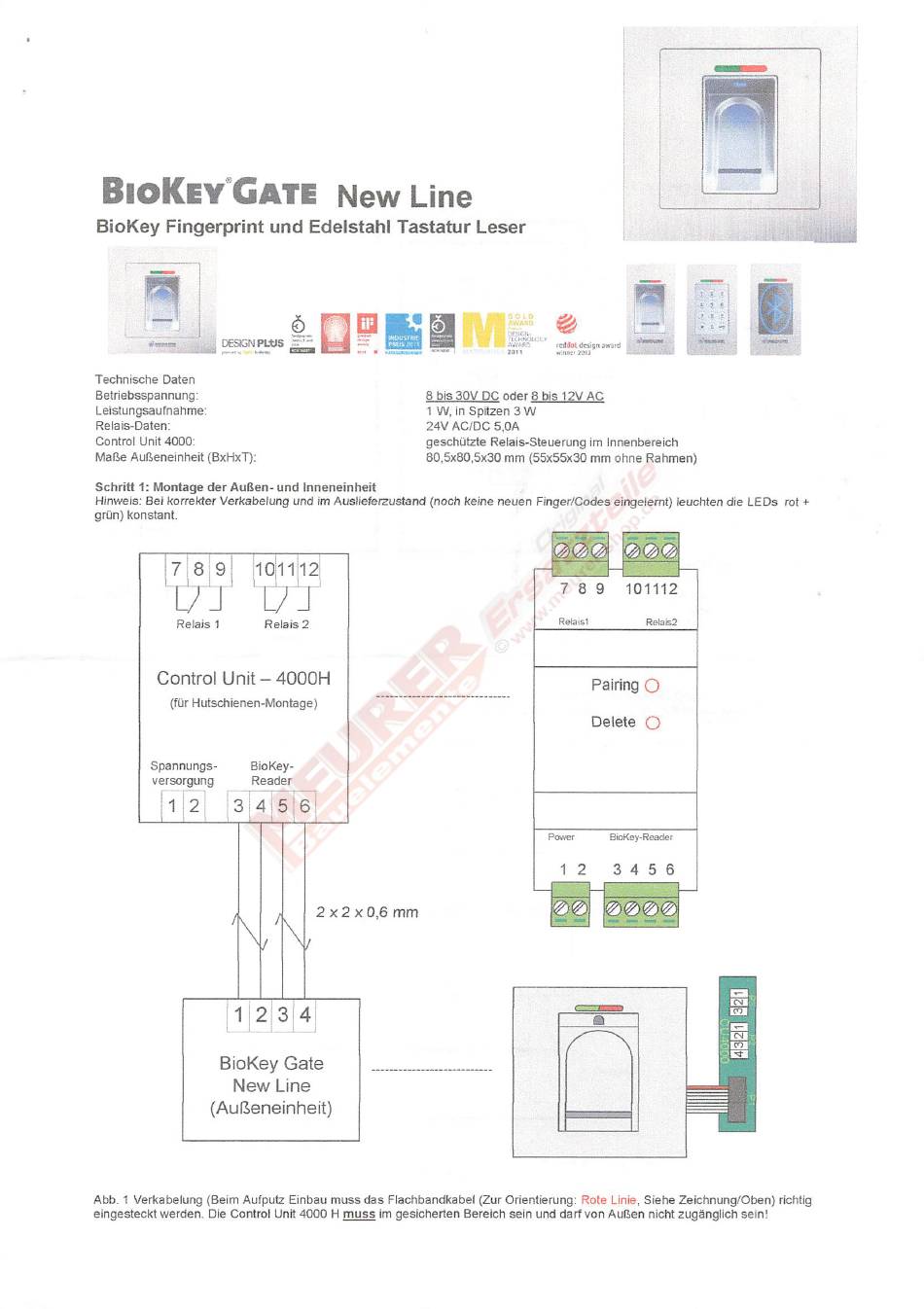

Schritt 1: Montage der Außen- und Inneneinheit
Hinweis; Bei korrekter Verkabelung und im Auslieferzustand (noch keine neuen Finger/Codes einge(ernt) leuchten die LEDs rot +
grün) konstant.
.10111:12
7|8;9;
789
101112
Relaisl
Relais2
Relais 1
Relais 2
Control Unit - 4000H
Pairing O
(für Hutschienen-Montage)
Delete O
Spannungs
versorgung
BioKey-
Reader
T
. 1 :2
;3U.5:6
Power
BioKey-Reader
1 2
3 4 5 6
2 x2 x0,6 mm
/
/
/
7
12 3^4
BioKey Gate
New Line
(Außeneinheit)
ä
Abb. 1 Verkabelung (Beim Aufputz Einbau muss das Flachbandkafael (Zur Orientierung: Rote Linie, Siehe Zeichnung/Oben) richtig
eingesteckt werden. Die Control Unit 4000 H muss im gesicherten Bereich sein und darf von Außen nicht zugänglich sein!
