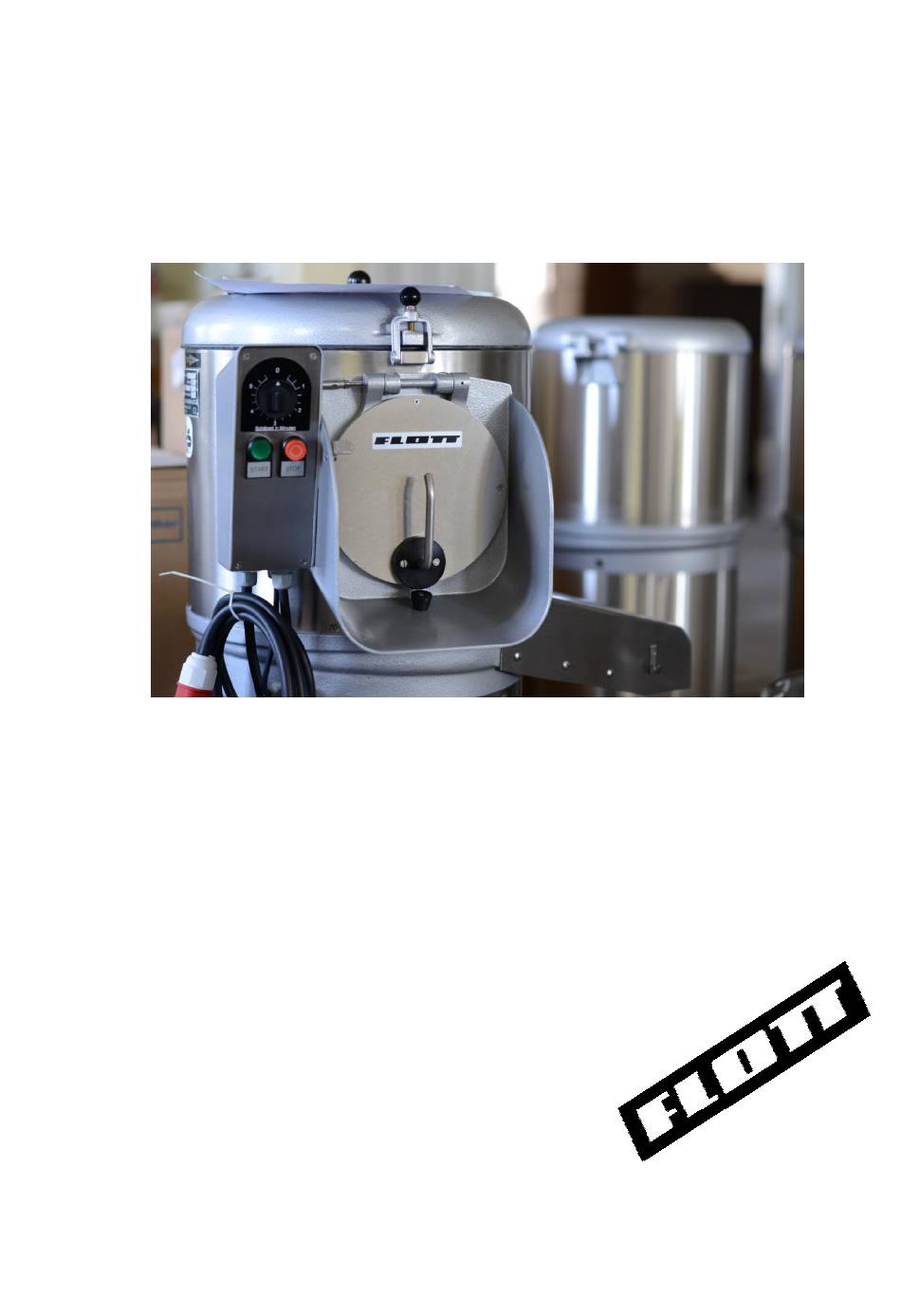

Seite 1
FLOTTWERK H.J. DAMES GMBH & CO. KG Originalbetriebsanleitung asch - und schälmaschine für Kartoffeln und Gemüse FLOTTWERK H.-J. Dames GmbH & Co. KG Bahnhofstr. 34 DE - 36199 Rotenburg a. d. Fulda Telefon +49 (0) 6623-2096 Telefax +49 (0) 6623-41995 info@flottwerk.de Internet: www.flottwerk.de...
FLOTTWERK H.J. DAMES GMBH & CO. KG 1. Technische Daten Füllungmenge Anschlusswert Gewicht 25 K 25 - 30 kg 1,50 kW 133 kg Die Maschine ist mit einem Cekon-Stecker mit 3 m Zuleitung ausgestattet. Benötigter Netzanschluß: 400 V 3 N Absicherung der Netzzuleitung: max.
FLOTTWERK H.J. DAMES GMBH & CO. KG 5. Allgemeine Sicherheitshinweise Die Maschine darf nur bestimmungsgemäß verwendet werden (siehe Abschnitt 3). Hierzu gehört auch die Einhaltung der Betriebs-, Wartungs- und Instandhaltungsbedingungen, die durch den Hersteller vorgeschrieben sind. Arbeiten an der Elektrik haben durch eine Elektrofachkraft zu erfolgen. Der elektrische Anschluß...
FLOTTWERK H.J. DAMES GMBH & CO. KG 6. Schutzeinrichtungen Der gesamte Antrieb ist im Inneren des Maschinengehäuses untergebracht und dem Zugriff von keiner Seite her zugänglich. Die Spannvorrichtung für die Keilriemen wird durch ein außen angeordnetes Handrad betätigt. ...
FLOTTWERK H.J. DAMES GMBH & CO. KG 7. Funktionsweise / Betrieb SCHÄLEN von Kartoffeln/Knollenfrüchte: Der Schälvorgang erfolgt im angestauten Wasserbad durch den vertikal angeordneten Schälkorb und die rotierende Bodenscheibe. Befüllen Sie die Maschine mit der vorgeschriebenen Kartoffel- oder Gemüsemenge und drehen Sie am Kugelhahn das Wasser auf.
FLOTTWERK H.J. DAMES GMBH & CO. KG BEENDIGUNG des täglichen Betriebs: Nach Beendigung des täglichen Betriebes ist der Zeitschalter auf 0 (AUS) zu stellen und die rote Stoptaste zu drücken sowie der Netzstecker zu ziehen. Drehen Sie sodann den bauseitigen Wasserhahn zu.
Seite 8
FLOTTWERK H.J. DAMES GMBH & CO. KG ENTNAHME DER RUNDLOCHSCHÄLEINRICHTUNG Den Montagegriff in die Querbohrung der Hutmutter einführen und diese herausschrauben. Die Träger- und Schälscheibe sowie zuletzt den Schälkorb nach oben herausnehmen. EINSETZEN DER RUNDLOCHSCHÄLEINRICHTUNG Bei geöffneter Tür muss der Schälkorb so mit den Fußnocken in die Führungsschienen des Maschinenkessels eingesetzte werden,...
Seite 9
FLOTTWERK GmbH & Co. KG Bahnhofstraße 34 DE- 36199 Rotenburg a. d. F. erklärt hiermit, dass Gemüsewasch-und Schälmaschinen der Typen 16K, 18K, 20K, 25K , ZS3, ZS10, ZS25 übereinstimmt mit den Bestimmungen der Richtlinie 2006/42/EG (Maschinenrichtlinie) übereinstimmt mit den Bestimmungen der Richtlinie 2014/30/EU (EMV-Richtlinie) ...
Seite 10
FLOTTWERK H.J. DAMES GMBH & CO. KG Ersatzteilliste der Schälmaschine Typ 25 K 1. Fußring 37. Rundschnurrring 2. Unterteil 38. Hauptwelle 3. Kabelverschraubung 39. Diring 4. Anschlusskabel 40. Gegenlaufscheibe 5. Motor 41. Sicherungsblech MB 7 6. Motorkonsole 42. Nutmutter KM 7 7.
