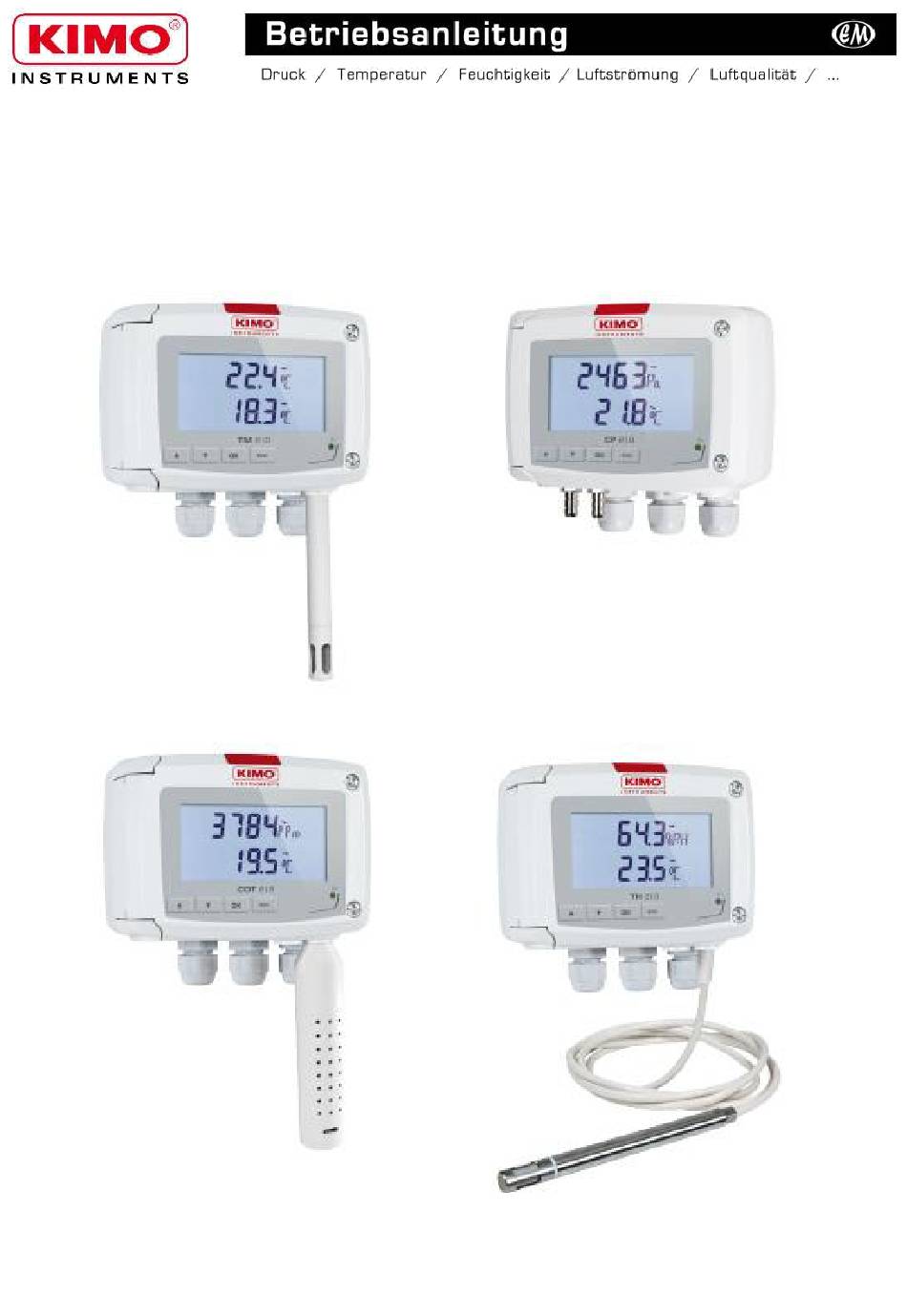

- Seite 1 Konfigurieren der Transmitter Serie 210-R mittels Tastenfeld...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einführung ............................5 1.1. Beschreibung des Transmitters ....................5 1.2. Beschreibung der Tasten ......................5 1.3. Auswahl des Ausgangssignals....................5 1.4. Schutzkappen der Feuchtesensoren ..................6 2. Zugang zum Konfigurationsmenü ....................7 3. F 100 : Transmitter konfigurieren ..................... 8 3.1. - Seite 4 www.electro-mation.de...
-
Seite 5: Einführung

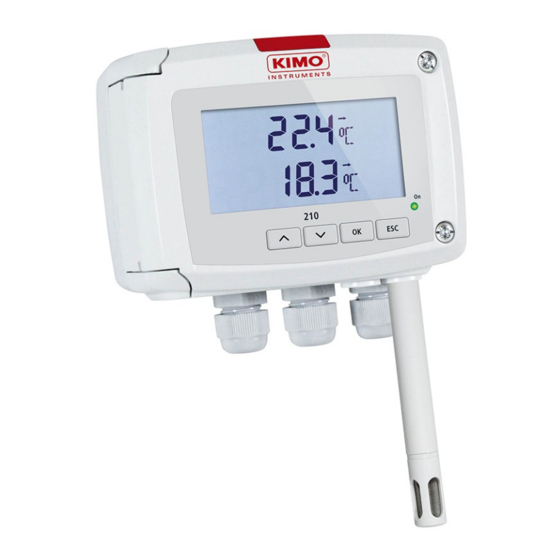

Einführung 1.1. Beschreibung des Transmitters Klasse 210-R Transmitter mit Display können mittels Tastenfeld vorne am Gerät konfiguriert werden. Prinzip: Die Konfigurationsoptionen sind über Ordner und Unterordner zugänglich. Der Zugriff erfolgt über einen Zahlencode (alle Details in diesem Handbuch). Pfeil hoch Pfeil runter OK Taste Esc Taste (zurück) Ein kleiner Pfeil nebem dem Messwert representiert ein Trend-Indikator, welcher anzeigt ob sich der Messwert erhöht, sinkt... -
Seite 6: Schutzkappen Der Feuchtesensoren
1.4. Schutzkappen der Feuchtesensoren Sensitive Es ist dringend davon abzuraten die Schutzkappen der Feuchtesensoren Protection tip element abzunehmen. Die Sensoren sind extrem sensibel und fragil. Sollten Sie to unscrew trotzdem eine Schutzkappe abnehmen wollen, so gehen Sie äußerst vorsichtig und behände vor. Die Schutzkappen lassen sich entweder abdrehen oder Sensitive Protection tip element... -
Seite 7: Zugang Zum Konfigurationsmenü
Zugang zum Konfigurationsmenü Dieser Schritt muss immer wiederholt werden, um in das Menü zu gelangen. Um in das Konfigurationsmenü zu gelangen müssen Sie zunächst den Zugangscode 0101 eingeben. Dieser Code kann nicht verändert werden. Der Transmitter muss eingeschaltet sein (unter Spannung). •... -
Seite 8: F 100 : Transmitter Konfigurieren
F 100 : Transmitter konfigurieren In diesem Ordner/Ebene lassen sich folgende Parameter einstellen : Kontrast, Hintergrundbeleuchtung und Tastensperre. Auch lässt sich hier die Firmware-version des Transmitters auslesen. 3.1. Auslesen der Firmware Version Gehen sie zu “F 100” . ➢ Drücken sie OK. “F 101”... -
Seite 9: Tastensperre : F 140
3.3. Tastensperre : F 140 Für mehr Sicherheit und um unerwünschte Manipulation zu verhindern, ist es möglich eine Tastensperre zu aktivieren. F112 wird angezeigt. ➢ Drücken Sie die Pfeil hoch Taste. “F 140” wird nun angezeigt und der Status. “OFF” bedeutet dass die Sperre deaktiviert ist. ➢... -
Seite 10: F 200 : Einstellen Der Kanäle Und Der Messeinheiten
F 200 : Einstellen der Kanäle und der Messeinheiten In diesem Ordner kann man ein oder zwei Kanäle aktivieren und die gewünschten Messeinheiten einstellen. Der Transmitter ist eingeschaltet. ➢ Drücken Sie OK. ➢ Geben Sie den Zugangscode ein (siehe Seite 7). ➢... -
Seite 11: F 300 : Einstellen Der Analogen Ausgänge
F 300 : Einstellen der analogen Ausgänge 5.1. Simulieren eines Ausgangssignal (Strom oder Spannung) Mit dieser Funktion lassen sich die Ausgangssignale (Strom und Spannung) simulieren. Der Transmitter kann ein stetiges Ausgangssignal von 0 bis 10 Volt oder von 0 bis 20 mA generieren. So lassen sich die Hardwaresignale testen. Folgende Spannungen bzw. -
Seite 12: Einstellen Der Messbereiche / Ausgangssignale
5.2. Einstellen der Messbereiche / Ausgangssignale Mit dieser Funktion lassen sich die Messbereiche innerhalb bestimmter Grenzen beliebig skalieren. Die eingegebenen Werte hängen ab von der ausgewählten Messeinheit. Beispiel : bei einem CP 211-R Drucktransmitter (0 bis ±1000 Pa) mit einer eingestellten mmH2O Einheit, liegt der Messbereich nun bei 0 bis ±102 mmH2O. -
Seite 13: Einstellungen Reinigungsmodus (Cp210-R)
5.3. Einstellungen Reinigungsmodus (CP210-R) Der Reinigungsmodus bietet Ihnen die Möglichkeit, die Messleitung über eine externe Druckluftquelle sowie externe Ventile in von Ihnen definierten Zeitabständen zu reinigen. Der Transmitter verfügt hierzu über die Funktionalität, den Messwert auf dem Display einzufrieren und die Analogausgänge zu schließen. Zum anderen werden die beiden Relais des Transmitters genutzt, um den Transmitter von den Messleitungen zu isolieren und das Entstaubungssystem zu aktivieren (und umgekehrt nach der Reinigung). - Seite 14 Folgende Messbereiche gehören zu den jeweiligen Einheiten • Druck mmH2O InWG mbar mmHG daPa CP211-R ±100 ±10.2 ±0.40 ±1.00 ±0.75 ±0.100 ±10.0 ±1.00 CP212-R ±1000 ±102.0 ±4.01 ±10.00 ±7.50 ±1.000 ±100.0 ±10.00 CP213-R ±10 000 ±1019.7 ±40.14 ±100.00 ±75.00 ±10.000 ±1000.0 ±100.00 •...
-
Seite 15: F 400 : Relaiseinstellungen
F 400 : Relaiseinstellungen Drei Relais-Aktivierungsmodi stehen zur Verfügung: ➢ Rising edge (1 Schaltschwelle): das Relais wird aktiviert, wenn der Messwert den eingegebenen Schaltschwelle überschreitet und deaktiviert, wenn dieser wieder unterschritten ist. ➢ Falling edge (1 Schaltschwelle): das Relais wird aktiviert, wenn der Messwert den eingegebenen Schaltschwelle unterschreitet und deaktiviert, wenn dieser wieder überschritten ist. - Seite 16 Wählen sie mit den Pfeiltasten den gewünschten Aktivierungs-Modus: 0/3: Relais ist deaktiviert 1/3: Rising Edge Modus 2/3: Falling Edge Modus 3/3: Monitoring Modus ➢ Drücken Sie OK. “F 400” blinkt. ➢ Gehen sie mit der Pfeil-(hoch) Taste zu Ordner “F 401” für Relais 1 (“F 411” für Relais 2) und drücken Sie OK. ➢...
-
Seite 17: F 500 : Weitere Einstellungen Zum Messen
F 500 : Weitere Einstellungen zum Messen Um eine mögliche Drift des Transmitters zu kompensieren, kann dem vom Transmitters angezeigten Wert ein Offset hinzugefügt werden. Das Hinzufügen eines Offsets ist nur für die gemessenen Parameter (Temperatur, Feuchte, Druck, Luftgeschwindigkeit ...) möglich. Es ist nicht möglich, einen für die berechneten Parameter (Luftstrom, Psychrometrie ..) hinzuzufügen). -
Seite 18: Dämpfung Des Strömungsmesssignals (Nur Bei Ctv210-R)
➢ Drücken Sie OK. ➢ Gehen Sie zum Ordner F 510. ➢ Drücken Sie OK. Die Wiederholrate (Zeit zwischen zwei Auto-Nullungen) wird nun angezeigt. ➢ Mit dem Pfeiltasten können Sie die Zeit in Minuten einstellen Die Zeitangabe muss zwischen 0 und 60 Minuten liegen (0 bedeutet Auto-Nullung deaktiv). ➢... - Seite 19 F 521 blinkt und der Wert ist eingestellt. ➢ Mit der Pfeil hoch Taste gelangen Sie nun zu F 531. Hier können sie nun nach der gleichen Prozedur den Offset des zweiten Parameters eingeben. Die Einheit des Offsets wird automatisch angezeigt und kann nicht verändert werden. F 500 : Weitere Einstellungen zum Messen...
-
Seite 20: F 600 : Strömungsgeschwindigkeit Und Volumenstrom
F 600 : Strömungsgeschwindigkeit und Volumenstrom 8.1. Temperaturkompensation (nur bei CP 210-R) Um eine genaue Staudruck-Strömungsmessung (z.B. mit einem Staurohr oder DEBIMO Messlanzen) durchführen zu können, muss man die Temperatur des zu messenden Mediums eingeben. Die Temperatur lässt auf die Luftdichte schliessen, welche zur Strömungsberechnung benötigt wird. -
Seite 21: Auswahl Des Strömungsaufnehmers / Messblende (Nur Bei Cp 210-R)
➢ Drücken Sie OK. ➢ Gehen sie mit der hoch Taste zu Ordner F 610. ➢ Drücken Sie OK. ➢ Wählen Sie 0, 1, 2 oder 3 für : 0 : Staurohr Typ-L (von KIMO-Instruments) • 1 : Staurohr Typ-S (von KIMO-Instruments) •... -
Seite 22: Auswahl Der Kanalgeometrie (Eckig Oder Rund) Für Volumenstrommessungen
8.4. Auswahl der Kanalgeometrie (eckig oder rund) für Volumenstrommessungen Diese Funktion ist nur für CP210-R Transmitter mit SQR3-Funktion verfügbar. 8.4.1 Auswahl der Kanalgeometrie (CP 210-R und CTV 210-R) Schalter Sie den Transmitter ein. ➢ Drücken Sie OK. ➢ Geben Sie den Zugangscode 0101 ein (siehe dazu Seite 7). ➢... - Seite 23 ➢ Geben Sie den Durchmesser mit den Pfeiltasten ein. ➢ Nach der letzten Ziffer drücken Sie OK um die Eingabe des Durchmessers zu bestätigen. 8.4.4 Eingabe des Volumenstromkoeffizienten (dieser Wert wird von Herstellern von Luftkanälen mit Druckabnahmestutzen mitgegeben) Diese Funktion ist nur für CP210-R Transmitter mit SQR3-Funktion verfügbar. Dieser Koeffizient erlaubt es, den Volumenstrom zu messen, indem der Differenzdruck gemessen wird.
-
Seite 24: Zusammenfassung Der Funktionen
Zusammenfassung der Funktionen 9.1. F 100 Ordner / Code Beschreibung Auswahl F 101 Firmware Version F 110 Displaykontrast von 0 bis 5 F 111 Dauer der Hintergrundbeleuchtung von 0 bis 4 F 112 Intensität der Hintergrundbel. von 0 bis 10 F 140 Tastensperre 9.2. - Seite 25 9.4. F 400 Code Description Possibilities F 400 Aktivierungsmodus Relais 1 0: deaktiviert 1: Rising edge 2: Falling edge 3: Monitoring 0:Kanal 1 F 401 Kanalwahl Relais 1 1:Kanal 2 F 402 Schaltschwelle S1 Relais 1 Sondenabhängig F 403 Schaltschwelle S2 oder Hysterese H Relais 1 Sondenabhängig F 404 Zeitverzögerung T1 Relais 1...
-
Seite 26: Beschreibung
9.5. F 500 Ordner / Code Transmitter Beschreibung Auswahl F 500 nur CP 210-R Signaldämpfung (Druck) von 0 bis 9 F 501 nur CTV 210-R Signaldämpfung (Luftgeschwindigkeit) von 0 bis 9 F 510 nur CP 210-R mit Zeit/Dauer zwischen zwei von 0 bis 60 min Magnetventil automatischen Nullungen... - Seite 27 CP211-R CP212-R CP213-R mmH2O mmH2O mmH2O inWG inWG inWG mbar mbar mbar mmHG mmHG mmHG Zusammenfassung der Funktionen...
-
Seite 28: Besuchen Sie Unsere Internetseiten
Besuchen Sie unsere Internetseiten www.electro-mation.de www.volumenstrommessung.de oder bestellen Sie kostenlos und unverbindlich unseren aktuellen Katalog ELECTRO-MATION Tel. 040 / 850-2320 GmbH Münsterstr. 23-25 Fax 040/ 850-4114 22529 Hamburg info@electro-mation.de GERMANY www.electro-mation.de...
