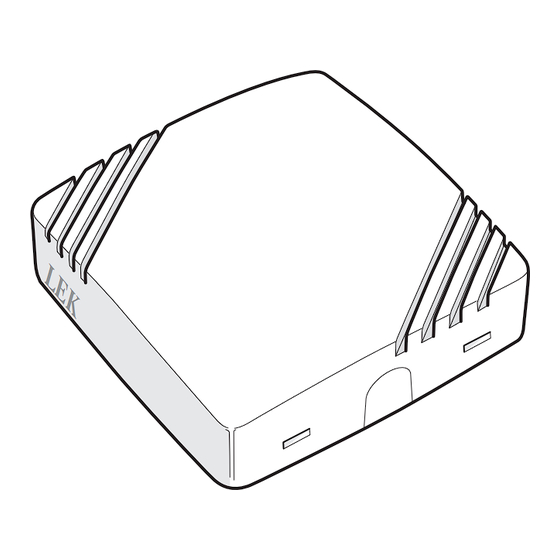

Nibe HTS 40 Installateurhandbuch

Nibe HTS 40 Installateurhandbuch

Feuchtigkeits- und temperaturfühler
Vorschau ausblenden Andere Handbücher für HTS 40:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

IHB 1934-6
331693
HTS 40
SE
Installatörshandbok
Fukt- och temperaturgivare
GB
Installer manual
Humidity and temperature sensor
DE
Installateurhandbuch
Feuchtigkeits- und Temperaturfühler
FI
Asentajan käsikirja
Kosteus- ja lämpötila-anturi
S1155, S1255, VVM S320, VVM S325, SMO S40
F1145, F1155, F1245, F1255, F1345, F1355, VVM 225,
VVM 310, VVM 320, VVM 325, VVM 500, SMO 40

Werbung

loading

Verwandte Anleitungen für Nibe HTS 40

Inhaltszusammenfassung für Nibe HTS 40

  • Seite 1 IHB 1934-6 331693 HTS 40 Installatörshandbok S1155, S1255, VVM S320, VVM S325, SMO S40 Fukt- och temperaturgivare Installer manual Humidity and temperature sensor F1145, F1155, F1245, F1255, F1345, F1355, VVM 225, Installateurhandbuch VVM 310, VVM 320, VVM 325, VVM 500, SMO 40 Feuchtigkeits- und Temperaturfühler...

  • Seite 3: Inhaltsverzeichnis

    Montering Elinkoppling Programinställningar Tekniska data English Important information General Mounting Electrical connection Program settings Technical specifications Deutsch Wichtige Informationen Allgemeines Montage Elektrischer Anschluss Programmeinstellungen Technische Daten Suomeksi Tärkeää Yleistä Asennus Sähköasennukset Ohjelman asetukset Tekniset tiedot Kontaktinformation HTS 40 | FI...

  • Seite 4: Viktig Information

    TÄNK PÅ! Vid denna symbol finns viktig information om vad du ska tänka på när du installerar eller ser- var anläggningen. TIPS! Vid denna symbol finns tips om hur du kan underlätta handhavandet av produkten. HTS 40 | SE...

  • Seite 5: Allmänt

    HTS 40. Fuktgivare benämns som BM1 i manualen. FÖRUTSÄTTNINGAR ANVÄNDNINGSOMRÅDEN Det går att ansluta upp till fyra HTS 40 per anläggning och man kan välja vilken/vilka klimatsystem, 1 till 8, som ska påverkas. TÄNK PÅ! KOMPATIBLA PRODUKTER Vilket klimatsystem som HTS 40 ska påverka,...

  • Seite 6: Montering

    Montering HTS 40 ska hängas på vägg. Montera givaren på lämplig plats, exempelvis en fri in- nervägg i hall ca 1,5 m över golv. Det är viktigt att giva- ren inte hindras från att mäta korrekt luftfuktighet och rumstemperatur, exempelvis genom placering i nisch, mellan hyllor, bakom gardin, ovanför eller nära värmekäl-...

  • Seite 7: Elinkoppling

    ANSLUTNING MELLAN HTS 40 OCH ANDRA Elinkoppling TILLBEHÖR HTS 40 kan anslutas i serie med andra tillbehör som har OBS! ett AA5-kort. HTS 40 ska alltid anslutas först i serien. All elektrisk inkoppling ska ske av behörig elektriker. Kompatibel huvudprodukt Elektrisk installation och ledningsdragning ska utföras enligt gällande bestämmelser.
  • Seite 8 LUFT/VATTENVÄRMEPUMPAR GIVARENS TOLERANSNIVÅ INOMHUSMODULER ΔRH ΔRH (%RH) (%RH) Plint X1 på fuktgivarkortet (AA28) i HTS 40 ansluts till ±10 plint AA2-X30:1-4 i inomhusmodulen. ±8 VVM S320, VVM S325 ±6 ±4 AA2-X30 AA2-X30 ±2 Inomhusmodul Värmepump HTS 40 HTS 40 Relativ luftfuktighet...

  • Seite 9: Programinställningar

    TÄNK PÅ! Inställningsområde: av/på Nedanstående menyer kräver tillbehöret Önskad RH% HTS 40 och att "Behovsstyrd ventilation" är ak- tiverat i meny 1.2.4. Inställningsområde: 35 – 75% Lägsta fläkthastighet: Här ställer du in minsta tillåtna Vid aktivering av behovsstyrd ventilation tillåts HTS 40 fläkthastighet under behovsstyrd ventilation.

  • Seite 10: Tekniska Data

    Här ställer du in minsta tillåtna fläkthastighet under be- Inställningsområde: av/på hovsstyrd ventilation. Lägsta fläkthastighet Upp till fyra fuktmätare (HTS 40) kan installeras. Här ställer du in högsta tillåtna fläkthastighet under be- Här väljer du om ditt/dina system ska begränsa den re- hovsstyrd ventilation.

  • Seite 11: English

    This symbol indicates danger to person or ma- chine . Caution This symbol indicates important information about what you should consider when installing or servicing the installation. This symbol indicates tips on how to facilitate using the product. HTS 40 | GB...

  • Seite 12: General

    HTS 40. Humidity sensor is designated BM1 in the manual. CONDITIONS AREAS OF APPLICATION It possible to connect up to four HTS 40 per installation, and you can also choose which climate system(s), 1 to 8, will be affected. Caution...

  • Seite 13: Mounting

    Mounting HTS 40 must be hung on a wall. Install the sensor in a suitable location, for example on a free internal wall in a hall approx. 1,5 m above the floor. It is important that the sensor is not prevented...

  • Seite 14: Electrical Connection

    ACCESSORIES HTS 40 can be connected in series with other accessor- NOTE ies that have a AA5 board. HTS 40 has always to be connected first in the series. All electrical connections must be carried out by an authorised electrician.
  • Seite 15 AA28-X1 +12V AIR/WATER HEAT PUMPS INDOOR MODULES Terminal block X1 on the humidity sensor board (AA28) THE SENSOR'S TOLERANCE LEVEL in HTS 40 is connected to terminal block AA2-X30:1-4 in the indoor module. ΔRH ΔRH VVM S320, VVM S325 (%RH) (%RH) ±10...

  • Seite 16: Program Settings

    Setting range: 35 – 75% Caution The following menus require the accessory When activating demand-controlled ventilation, HTS 40 HTS 40 and that "Demand-controlled ventila- is allowed to affect the ventilation in order to achieve tion" is activated in menu 1.2.4.

  • Seite 17: Technical Specifications

    Here, you set the lowest permitted fan speed under Setting range: on/off demand-controlled ventilation. Lowest fan speed Up to four humidity sensors (HTS 40) can be installed. Here, you set the highest permitted fan speed under Here you select whether your system(s) is/are to limit demand-controlled ventilation.

  • Seite 18: Deutsch

    Klassifizierung des Gehäuses als elektrotechni- Gerät spielen. Eine Reinigung und Wartung sche Ausrüstung. durch den Benutzer darf nicht von Kindern Gefahr für Personen und Maschinen. ohne Aufsicht ausgeführt werden. Technische Änderungen vorbehalten! Lesen Sie das Installateurhandbuch. ©NIBE 2019. HTS 40 | DE...

  • Seite 19: Allgemeines

    Luftqualität senken. Der Feuchtigkeitssensor wird im Handbuch mit BM1 bezeichnet. VORAUSSETZUNGEN EINSATZBEREICHE Es können bis zu vier HTS 40 pro Anlage angeschlossen werden, und Sie können festlegen, welche Klimatisie- rungssysteme, von 1 bis 8, beeinflusst werden sollen. ACHTUNG! KOMPATIBLE PRODUKTE Welches Klimatisierungssystem HTS 40 beein- flussen soll, wird im Menü...

  • Seite 20: Montage

    Montage HTS 40 ist an die Wand zu hängen. Montieren Sie den Sensor an einer geeigneten Position, z.B. an einer freien Innenwand im Flur ca. 1,5 m über dem Fußboden. Der Sensor darf an der Messung einer korrekten Luftfeuchtigkeit und Raumtemperatur, z.B.

  • Seite 21: Anschluss Zwischen Hts 40 Und Anderem Zubehör

    Elektrischer Anschluss ANDEREM ZUBEHÖR HTS 40 kann mit anderem Zubehör in Serie geschaltet HINWEIS! werden, das eine AA5-Platine hat. HTS 40 muss in der Serie stets als Erstes geschaltet werden. Alle elektrischen Anschlüsse müssen von ei- nem befugten Elektriker ausgeführt werden.

  • Seite 22: Fühlertoleranz

    RMU S40 AA28-X1 AA28-X1 AA28-X1 AA28-X1 +12V LUFT/WASSER-WÄRMEPUMPEN INNENEINHEITEN Anschlussklemme X1 an der Feuchtigkeitssensorplatine FÜHLERTOLERANZ (AA28) in HTS 40 wird mit Anschlussklemme AA2-X30:1- 4 in der Inneneinheit verbunden. ΔRH ΔRH VVM S320, VVM S325 (%RH) (%RH) ±10 ±8 AA2-X30 AA2-X30 ±6...

  • Seite 23: Programmeinstellungen

    ACHTUNG! Für die nachstehenden Menüs wird das Zube- Bei Aktivierung der bedarfsgesteuerten Ventilation darf hör HTS 40 benötigt, und im Menü 1.2.4 muss das Zubehör HTS 40 die Ventilation beeinflussen, um „Bedarfsgesteuerte Ventilation“ aktiviert sein. die gewünschte relative Luftfeuchtigkeit zu erreichen, die unter „Gewünschte RL%“...

  • Seite 24: Technische Daten

    Kond. verhindern, Syst. Einstellbereich: HTS 1 – 4 Einstellbereich: aus/ein Höchste Ventilatordrehz. Es können bis zu vier Feuchtigkeitsmesser (HTS 40) in- stalliert werden. Hier stellen Sie die minimal zulässige Ventilatordrehzahl während der bedarfsgesteuerten Ventilation ein. Hier legen Sie fest, ob Ihr System bzw. Ihre Systeme die relative Luftfeuchtigkeit (RL) im Heiz- oder Kühlbe-...

  • Seite 25: Suomeksi

    ©NIBE 2019. SYMBOLIT HUOM! Tämä symboli merkitsee ihmistä tai konetta uhkaavaa vaaraa. MUISTA! Tämä symboli osoittaa tärkeän tiedon, joka pi- tää ottaa huomioon laitteistoa asennettaessa tai huollettaessa. VIHJE! Tämä symboli osoittaa vinkin, joka helpottaa tuotteen käsittelyä. HTS 40 | FI...

  • Seite 26: Yleistä

    HTS 40:lle on useita käyttökohteita. manlaatua huonon ilmanvaihdon vuoksi. Käsikirjassa kosteusanturin tunnus on BM1. EDELLYTYKSET KÄYTTÖKOHTEET Voit kytkeä jopa neljä HTS 40:ä laitteistoa kohti ja voit valita mihin lämmitysjärjestelmiin, 1 - 8 vaikutetaan. MUISTA! YHTEENSOPIVAT TUOTTEET Valitse lämmitysjärjestelmä, johon HTS 40 vai- kuttaa, päätuotteen valikossa 7.2.15.

  • Seite 27: Asennus

    HUOM! HTS 40 ei saa asentaa ulos. HTS 40 | FI...

  • Seite 28: Sähköasennukset

    HTS 40 JA MUIDEN LISÄVARUSTEIDEN Sähköasennukset VÄLINEN LIITÄNTÄ HTS 40 voidaan kytkeä sarjaan muiden lisävarusteiden HUOM! kanssa, joissa on AA5–kortti. HTS 40 on aina kytkettävä ensimmäiseksi. Sähköasennukset saa tehdä vain valtuutettu sähköasentaja. Yhteensopiva päätuote Sähköasennukset ja johtimien veto on tehtävä...
  • Seite 29 ILMA/VESILÄMPÖPUMPUT ANTURIN TOLERANSSITASO SISÄYKSIKÖT ΔRH ΔRH (%RH) (%RH) Liitin X1 kosteusanturikortissa (AA28) HTS 40:ssä kytke- ±10 tään liittimeen AA2-X30:1-4 sisäyksikössä. ±8 VVM S320, VVM S325 ±6 ±4 AA2-X30 AA2-X30 ±2 Sisäyksikkö Värmepump HTS 40 HTS 40 Suhteellinen ilmankosteus Relativ luftfuktighet (%RH)

  • Seite 30: Ohjelman Asetukset

    VALIKKO 1.2.4 - TARVEOHJATTU ILMANVAIHTO MUISTA! Aktivoi tarveohjattu ilmanvaihto Alla olevat valikot edellyttävät lisävarusteen Säätöalue: päälle/pois HTS 40 ja että "Tarveohjattu ilmanvaihto" on Haluttu Rh% aktivoitu valikossa 1.2.4. Asetusalue: 35 – 75% Pienin puhallinnopeus: Tässä asetetaan pienin sallittu puhallinnopeus tarveohjatun ilmanvaihdon aikana.

  • Seite 31: Tekniset Tiedot

    Tässä asetetaan pienin sallittu puhallinnopeus tarveohja- Säätöalue: päälle/pois tun ilmanvaihdon aikana. Pienin puhallinnopeus Enintään 4 kosteusmittaria (HTS 40) voidaan asentaa. Tässä asetetaan korkein sallittu puhallinnopeus tarveoh- Tässä valitset rajoittaako järjestelmä suhteellista ilman- jatun ilmanvaihdon aikana. kosteutta (RH) lämmitys- tai jäähdytyskäytössä.
  • Seite 32 Montering Elinkoppling Programinställningar Tekniska data English Important information General Mounting Electrical connection Program settings Technical specifications Deutsch Wichtige Informationen Allgemeines Montage Elektrischer Anschluss Programmeinstellungen Technische Daten Suomeksi Tärkeää Yleistä Asennus Sähköasennukset Ohjelman asetukset Tekniset tiedot Kontaktinformation HTS 40 | FI...

  • Seite 33: Viktig Information

    TÄNK PÅ! Vid denna symbol finns viktig information om vad du ska tänka på när du installerar eller ser- var anläggningen. TIPS! Vid denna symbol finns tips om hur du kan underlätta handhavandet av produkten. HTS 40 | SE...

  • Seite 34: Allmänt

    HTS 40. Fuktgivare benämns som BM1 i manualen. FÖRUTSÄTTNINGAR ANVÄNDNINGSOMRÅDEN Det går att ansluta upp till fyra HTS 40 per anläggning och man kan välja vilken/vilka klimatsystem, 1 till 8, som ska påverkas. TÄNK PÅ! Vilket klimatsystem som HTS 40 ska påverka, TÄNK PÅ!

  • Seite 35: Montering

    Montering HTS 40 ska hängas på vägg. Montera givaren på lämplig plats, exempelvis en fri in- nervägg i hall ca 1,5 m över golv. Det är viktigt att giva- ren inte hindras från att mäta korrekt luftfuktighet och rumstemperatur, exempelvis genom placering i nisch, mellan hyllor, bakom gardin, ovanför eller nära värmekäl-...

  • Seite 36: Elinkoppling

    ANSLUTNING MELLAN HTS 40 OCH ANDRA TILLBEHÖR HTS 40 kan anslutas i serie med andra tillbehör som har ett AA5-kort. HTS 40 ska alltid anslutas först i serien. Kompatibel huvudprodukt Se inkopplingen för respektive ANSLUTNING AV KOMMUNIKATION huvudprodukt.
  • Seite 37 F1345 UTAN 2.0 BERGVÄRMEPUMPAR F1145, F1155 Plint X1 på fuktgivarkortet (AA28) i HTS 40 ansluts till plint X6:4-7 på kopplingsplint (X6) i värmepumpen. Plint X1 på fuktgivarkortet (AA28) i HTS 40 ansluts till plint AA3-X4:9-12 i värmepumpen. AA3-X6 HTS 40 F11XX HTS 40...
  • Seite 38 STYRMODULER GIVARENS TOLERANSNIVÅ SMO 40 ΔRH ΔRH (%RH) (%RH) Plint X1 på fuktgivarkortet (AA28) i HTS 40 ansluts till ±10 plint AA3-X4:9-12 i styrmodulen. ±8 AA3-X4 ±6 12 11 10 ±4 ±2 Styrmodul HTS 40 AA3-X4 AA28-X1 Relativ luftfuktighet Relativ luftfuktighet...

  • Seite 39: Programinställningar

    ökar eller MENY 5.3.12 - FRÅN-/TILLUFTSMODUL minskar du värdet i menyn. Det antal steg som värdet Om ERS är installerad kan upp till två HTS 40 per ERS måste ändras för att åstadkomma en grads förändring användas för att påverka ventilationen.

  • Seite 40: Tekniska Data

    Tekniska data HTS 40 Plastdistans BxHxD (mm) 85x85x35 Mått BxHxD (mm) 85x85x14 Märkspänning 12 VDC 40 mA (matas från värmepumpen/inomhus- modulen) Art nr 067 538 HTS 40 | SE...

  • Seite 41: English

    This symbol indicates danger to person or ma- chine . Caution This symbol indicates important information about what you should consider when installing or servicing the installation. This symbol indicates tips on how to facilitate using the product. HTS 40 | GB...

  • Seite 42: General

    HTS 40. Humidity sensor is designated BM1 in the manual. CONDITIONS AREAS OF APPLICATION It possible to connect up to four HTS 40 per installation, and you can also choose which climate system(s), 1 to 8, will be affected. Caution...

  • Seite 43: Mounting

    Mounting HTS 40 must be hung on a wall. Install the sensor in a suitable location, for example on a free internal wall in a hall approx. 1,5 m above the floor. It is important that the sensor is not prevented...

  • Seite 44: Electrical Connection

    CONNECTION BETWEEN HTS 40 AND OTHER ACCESSORIES HTS 40 can be connected in series with other accessor- ies that have a AA5 board. HTS 40 has always to be connected first in the series. Compatible main product CONNECTING COMMUNICATION See how to connect each main product.
  • Seite 45 GROUND-SOURCE HEAT PUMPS F1145, F1155 Terminal block X1 on the humidity sensor board (AA28) in HTS 40 is connected to X6:4-7 on the terminal block Terminal block X1 on the humidity sensor board (AA28) (X6) in the heat pump. in HTS 40 is connected to terminal block AA3-X4:9-12 in the heat pump.

  • Seite 46: Dip Switch

    THE SENSOR'S TOLERANCE LEVEL SMO 40 ΔRH ΔRH (%RH) (%RH) Terminal block X1 on the humidity sensor board (AA28) ±10 in HTS 40 is connected to terminal block AA3-X4:9-12 ±8 in the control module. ±6 AA3-X4 ±4 12 11 10 ±2 Control module HTS 40...

  • Seite 47: Program Settings

    Activating accessories Select: HTS Humidity sensor 1-4 MENU 5.3.1 - FLM If NIBE FLM is installed, up to two HTS 40 per FLM can Caution be used to affect the ventilation. Each HTS 40 can affect more than one system Here you can set: •...

  • Seite 48: Technical Specifications

    Technical specifications HTS 40 Plastic spacer WxHxD (mm) 85x85x35 Dimensions WxHxD (mm) 85x85x14 Rated voltage 12 VDC 40 mA (supplied from the heat pump/indoor module) Part No. 067 538 HTS 40 | GB...

  • Seite 49: Deutsch

    Klassifizierung des Gehäuses als elektrotechni- Gerät spielen. Eine Reinigung und Wartung sche Ausrüstung. durch den Benutzer darf nicht von Kindern Gefahr für Personen und Maschinen. ohne Aufsicht ausgeführt werden. Technische Änderungen vorbehalten! Lesen Sie das Installateurhandbuch. ©NIBE 2019. HTS 40 | DE...

  • Seite 50: Allgemeines

    Der Feuchtigkeitssensor wird im Handbuch mit BM1 bezeichnet. VORAUSSETZUNGEN EINSATZBEREICHE Es können bis zu vier HTS 40 pro Anlage angeschlossen werden, und Sie können festlegen, welche Klimatisie- rungssysteme, von 1 bis 8, beeinflusst werden sollen. ACHTUNG! Welches Klimatisierungssystem HTS 40 beein- ACHTUNG! flussen soll, wird im Menü...

  • Seite 51: Montage

    Montage HTS 40 ist an die Wand zu hängen. Montieren Sie den Sensor an einer geeigneten Position, z.B. an einer freien Innenwand im Flur ca. 1,5 m über dem Fußboden. Der Sensor darf an der Messung einer korrekten Luftfeuchtigkeit und Raumtemperatur, z.B.

  • Seite 52: Anschluss Mehrerer Hts

    ANSCHLUSS ZWISCHEN HTS 40 UND Abbildung. ANDEREM ZUBEHÖR HTS 40 kann mit anderem Zubehör in Serie geschaltet werden, das eine AA5-Platine hat. HTS 40 muss in der Serie stets als Erstes geschaltet werden. Kompatibles Hauptprodukt Siehe Anschluss an das jeweilige Hauptprodukt.
  • Seite 53 F1345 OHNE 2.0 ERDWÄRMEPUMPEN F1145, F1155 Anschlussklemme X1 an der Feuchtigkeitssensorplatine (AA28) in HTS 40 wird mit Anschlussklemme X6:4-7 an Anschlussklemme X1 an der Feuchtigkeitssensorplatine der Anschlussklemme X6 in der Wärmepumpe verbun- (AA28) in HTS 40 wird mit Anschlussklemme AA3-X4:9- den.
  • Seite 54 HTS 40 INNENEINHEITEN AA28-X1 AA28-X1 VVM 225, VVM 310, VVM 320, VVM 325, VVM 500 Anschlussklemme X1 an der Feuchtigkeitssensorplatine (AA28) in HTS 40 wird mit Anschlussklemme AA3-X4:9- 12 in der Inneneinheit verbunden. AA3-X4 AA3-X4 RMU 40/SMS 40 RMU 40/SMS 40...

  • Seite 55: Programmeinstellungen

    MENÜ 5.3.12 - AB-/ZULUFTMODUL für das Klimatisierungssystem einstellen. Im Menü er- scheint der eingestellte Wert für die Kühlung. Um die Wenn ERS installiert ist, können bis zu zwei HTS 40 pro Innenraumtemperatur anzuheben oder abzusenken, er- ERS zur Beeinflussung der Ventilation verwendet wer- höhen bzw.

  • Seite 56: Technische Daten

    Im aktivierten Zustand begrenzt diese Funktion bei ei- nem Kühlbetrieb die relative Luftfeuchtigkeit im Raum. HTS 40 für Klimatisierungssystem 1-8 Hier werden alle installierten Klimatisierungssysteme angezeigt. Legen Sie fest, welcher HTS 40 ein bestimm- tes Klimatisierungssystem beeinflussen soll. Ein HTS 40 kann mehrere Systeme beeinflussen. Technische Daten HTS 40 Abstandsstück aus Kunststoff BxHxT...

  • Seite 57: Suomeksi

    ©NIBE 2019. SYMBOLIT HUOM! Tämä symboli merkitsee ihmistä tai konetta uhkaavaa vaaraa. MUISTA! Tämä symboli osoittaa tärkeän tiedon, joka pi- tää ottaa huomioon laitteistoa asennettaessa tai huollettaessa. VIHJE! Tämä symboli osoittaa vinkin, joka helpottaa tuotteen käsittelyä. HTS 40 | FI...

  • Seite 58: Yleistä

    HTS 40:lle on useita käyttökohteita. manlaatua huonon ilmanvaihdon vuoksi. Käsikirjassa kosteusanturin tunnus on BM1. EDELLYTYKSET KÄYTTÖKOHTEET Voit kytkeä jopa neljä HTS 40:ä laitteistoa kohti ja voit valita mihin lämmitysjärjestelmiin, 1 - 8 vaikutetaan. MUISTA! Valitse lämmitysjärjestelmä, johon HTS 40 vai- MUISTA! kuttaa, päätuotteen valikossa 5.3.16...

  • Seite 59: Asennus

    HUOM! HTS 40 ei saa asentaa ulos. HTS 40 | FI...

  • Seite 60: Sähköasennukset

    "2.0". HTS 40 JA MUIDEN LISÄVARUSTEIDEN VÄLINEN LIITÄNTÄ HTS 40 voidaan kytkeä sarjaan muiden lisävarusteiden kanssa, joissa on AA5–kortti. HTS 40 on aina kytkettävä ensimmäiseksi. Yhteensopiva päätuote TIEDONSIIRRON KYTKENTÄ Katso kunkin päätuotteen kytkentäohjeet.
  • Seite 61 F1345 ILMAN 2.0 MAALÄMPÖPUMPUT F1145, F1155 Liitin X1 kosteusanturikortissa (AA28) i HTS 40 kytketään liittimeen X6:4-7 liitinrimassa (X6) lämpöpumpussa. Liitin X1 kosteusanturikortissa (AA28) HTS 40 kytketään liittimeen AA3-X4:9-12 lämpöpumpussa. AA3-X6 HTS 40 F11XX HTS 40 Lämpöpumppu AA3-X4 Lämpöpumppu HTS 40 AA28-X1 AA3-X4...
  • Seite 62 OHJAUSYKSIKÖT ANTURIN TOLERANSSITASO SMO 40 ΔRH ΔRH (%RH) (%RH) Liitin X1 kosteusanturikortissa (AA28) HTS 40:ssä kyt- ±10 ketään liittimeen AA3-X4:9-12 ohjausmoduulissa. ±8 AA3-X4 ±6 12 11 10 ±4 ±2 Ohjausyksikkö HTS 40 AA3-X4 AA28-X1 Suhteellinen ilmankosteus Relativ luftfuktighet (%RH) (%RH) GND A DIP-KYTKIN Kosteusanturikortin (AA28) DIP-kytkimet (S2) pitää...

  • Seite 63: Ohjelman Asetukset

    Tehdasasetus: 50% MUISTA! MUISTA! Katso myös yhteensopivan tuotteen asennus- ohje. Tämä valikko näkyy vain, jos poistoilmalämpö- pumppu on asennettu tai jos NIBE FLM tai ERS VALIKKO 5.2.4 LISÄVARUSTEET on aktivoitu. Lisävarusteiden aktivointi VALIKKO 5.3.1 - FLM Valitse: HTS Kosteusanturi 1-4 Jos NIBE FLM on asennettu, ilmanvaihtoon voidaan vaikuttaa kahdella HTS 40-yksiköllä...

  • Seite 64: Tekniset Tiedot

    Tekniset tiedot HTS 40 Muovivälike LxKxS (mm) 85x85x35 Mitat (LxKxS) (mm) 85x85x14 Nimellisjännite 12 VDC 40 mA (syöttö lämpöpumpusta/sisäyksiköstä) Tuotenumero 067 538 HTS 40 | FI...
