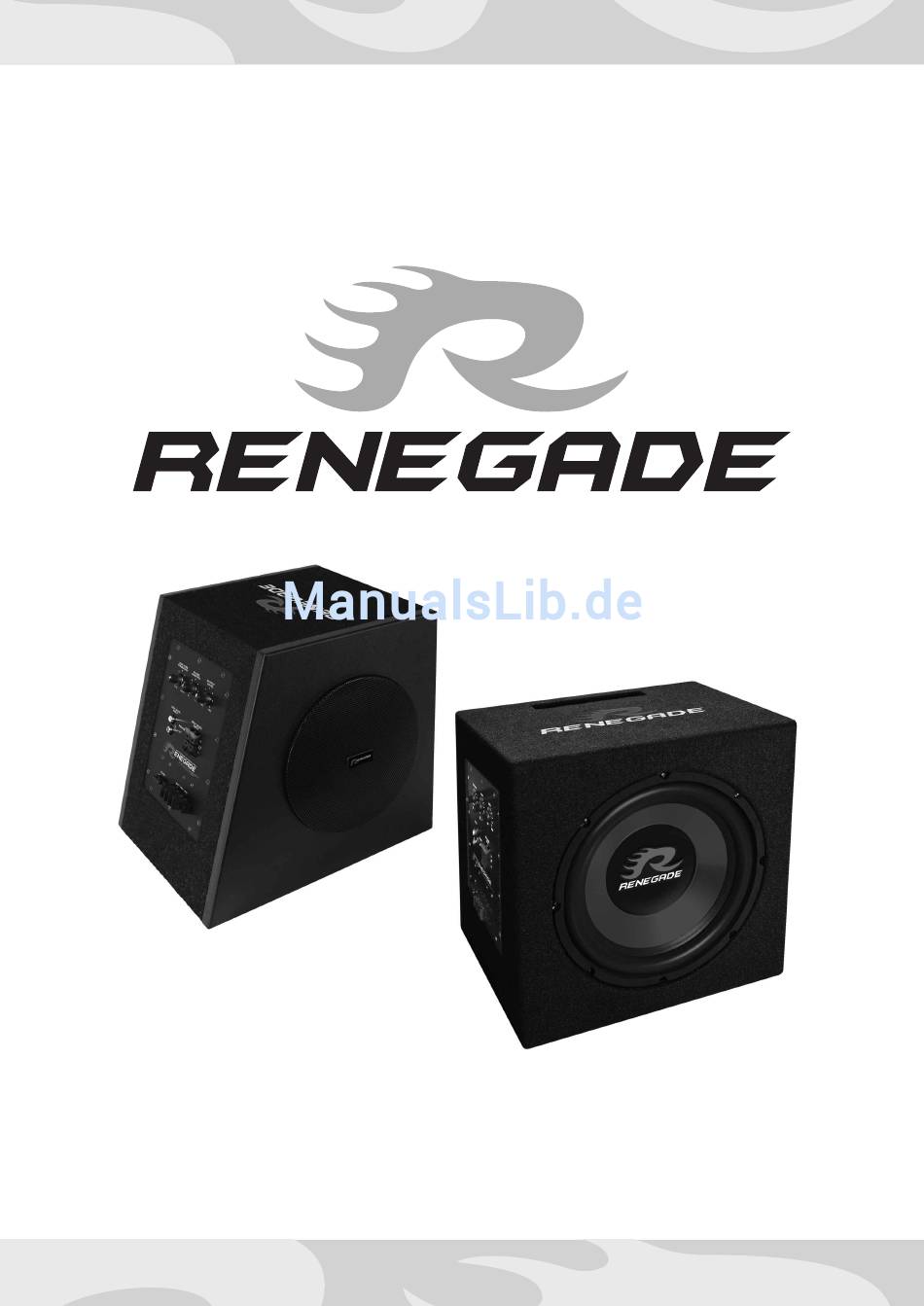

- Seite 1 BETRIEBSANLEITUNG OPERATION GUIDE P U R E C A R A U D I O E N G I N E S RX800 A . RX 1000 A ACTIVE POWERED SUBWOOFER SYSTEMS...
-
Seite 2: Sicherheitshinweise
SICHERHEITSHINWEISE DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN BE- HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZT IST. Bauen TRIEB AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS AUSGE- Sie das Gerät so ein, dass es vor hoher Feuchtigkeit und Staub LEGT. -
Seite 3: Elektrische Anschlüsse
ELEKTRISCHE ANSCHLÜSSE VOR DEM ANSCHLIESSEN Für den fachgerechten Anschluss des Soundsystems sind geeignete Kabelsets im Fachhandel erhältlich. Achten Sie beim Kauf auf einen ausreichenden Kabelquerschnitt (mind. 10 mm ), den passenden Sicherungswert sowie auf die Leitfähigkeit der Kabel. Säubern und entfernen Sie vorhandene Rost- und Oxidationsstellen an allen Kontaktpunkten der Batterie und an den Massepunkten. -
Seite 4: Funktionen Und Bedienelemente
FUNKTIONEN UND BEDIENELEMENTE Der LOW PASS FREQUENCY-Regler (Tiefpassfilter) bestimmt die Begrenzung des Frequenzgangs des Subwoofers nach oben, d.h. die Höhen und Mitten werden aus dem Signal herausgefiltert. Die Trennfrequenz ist stufenlos von 70Hz bis 200Hz regelbar. Der PHASE CONTROL-Regler ermöglicht die Phase zwischen 0° und 180° zu regeln. Durch die Änderung der Phasenlage kann der Subwoofer besser an die Fahrzeugakustik und an die Satellitenlautsprecher angepasst werden. -
Seite 5: Fehlerbehebung
FEHLERBEHEBUNG Fehler: keine Funktion Ursache: Lösung: 1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung 3. Die Einschaltleitung des Steuergeräts (Autoradio) ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung 4. -
Seite 6: Technische Daten
TECHNISCHE DATEN RX 800 A Aktives Subwoofer-System mit 20cm Tieftöner und Passiv-Membran Verstärker-Modul: Ausgangsleistung 200 Watt Max. Variabler Tiefpassfilter 70 - 200 Hz Variable Phasenlage 0° bis 180° Niedrigpegel-Eingänge mit Cinch-Buchse Hochpegel-Eingänge Sicherungswert 7.5 A Subwoofer: Korbgröße 20cm (8”) Schwingspule 50mm (2”) Gehäuse-Abmessungen: B 270 x H 330 x T 350/270 mm RX 1000 A... -
Seite 7: Safety Instructions
SAFETY INSTRUCTIONS DO NOT INSTALL THE DEVICE AT LOCATIONS, WHERE IT WILL THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPER- BE EXPOSED TO HIGH HUMIDITY AND DUST. Install the device ATION WITH A 12V ON-BOARD ELECTRICAL SYSTEM OF A at a location, where it will be protected from high humidity and dust. -
Seite 8: Electrical Interconnection
ELECTRICAL INTERCONNECTION BEFORE THE CONNECTION For the professional installation of a sound system appropriate wiring kits are available in car audio retailer stores. Attend the sufficient profile section (at least 10 mm ), the suitable fuse rating and the conductivity of the cables when you purchase your wiring kit. Clean and remove rust- streaked and oxidized areas on the contact points of the battery and the ground connection. - Seite 9 FUNCTIONS AND OPERATIONAL CONTROLS The LOW PASS FREQUENCY controller adjusts the cut-off point of the frequency range to above. This means all mids and highs will be eliminated in the audio signal. The cut-off frequency is continuously adjustable from 70 Hz to 200 Hz. The PHASE CONTROL allows to adjust the phase between 0°...
-
Seite 10: Troubleshooting
TROUBLESHOOTING Malfunction: no function Reason: Remedy: 1. The power supply connection of the device is not correct. Recheck 2. The cabels have no mechanical or electrical contact. Recheck 3. The remote turn-on connection from the headunit to the amplifier is not correct. Recheck 4. -
Seite 11: Specifications
SPECIFICATIONS RX 800 A Active Powered Subwoofer-System with 20cm Subwoofer and Passive-Radiator Amplifier Built-In: Output Power 200 Watt Max. Variable Lowpass Filter 70 - 200 Hz Variable Phase 0° to 180° Low Level Input with RCA jacks High Level Input Fuse Rating 7.5 A Subwoofer: Woofer Size 20cm (8”) - Seite 12 P U R E C A R A U D I O E N G I N E S Audio Design GmbH · www.audiodesign.de Am Breilingsweg 3 · D-76709 Kronau (Germany) Tel. +49 (0)7253 - 9465-0 · Fax +49 (0)7253 - 946510...
