PLED (Sistem Gücü LED'i):
Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem
çalışırken LED yanar. Sistem S1/S3 uyku modunda iken LED yanıp sön
meye devam eder. Sistem S4 uyku modunda veya kapalı (S5) iken
LED söner.
HDLED (Sabit Disk Çalışma LED'i):
Kasa üzerindeki sabit disk çalışma LED'ini ön panele bağlayın. Sabit disk
veri okurken veya yazarken LED yanar.
Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel
modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED'i,
sabit disk çalışma LED'i, hoparlör vb. bulunur. Kasa ön panel
modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin
atamalarının doğru biçimde eşleştirildiğinden emin olun.

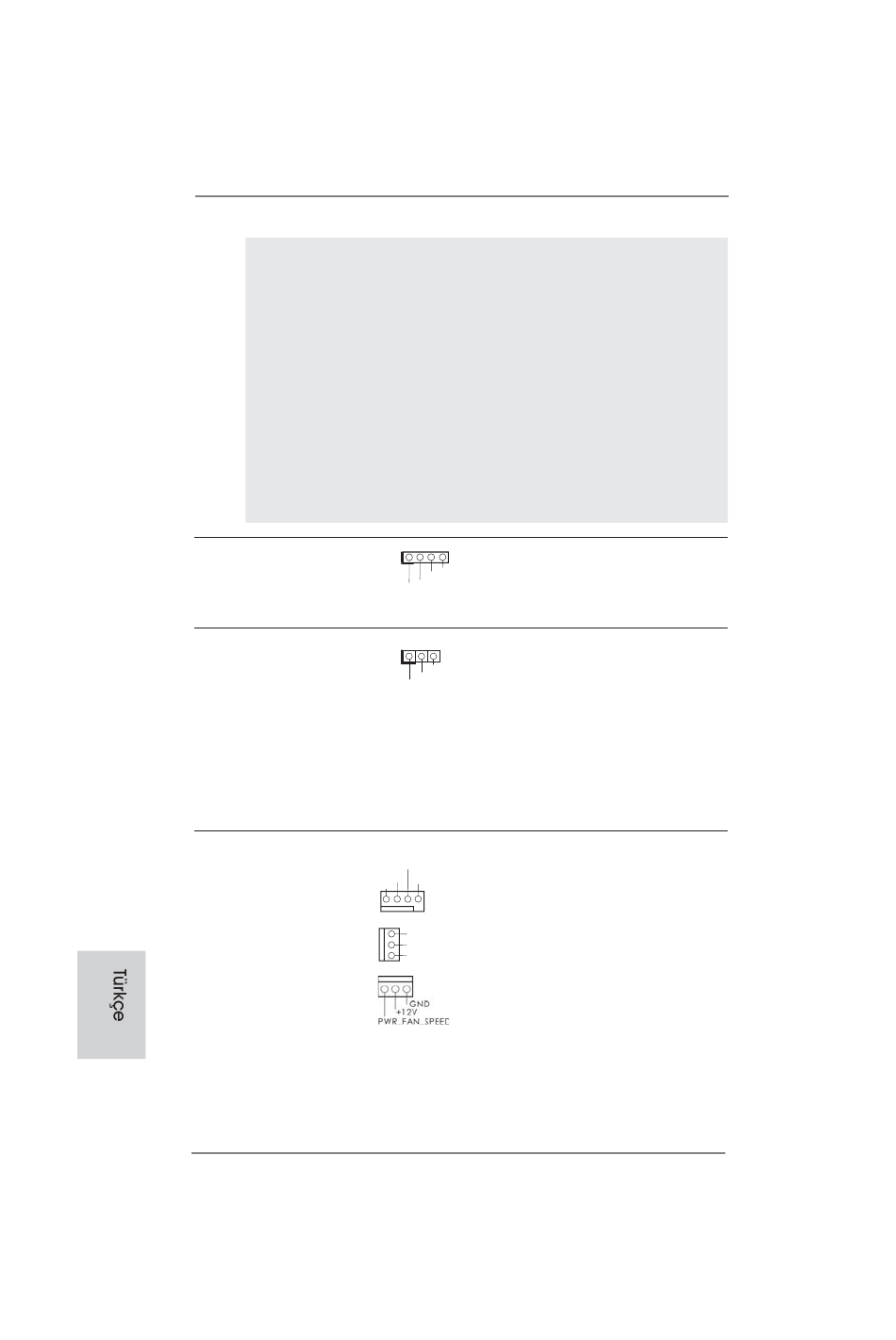

Kasa Hoparlörü Fişi
(4-pinli SPEAKER1)
(bkz. s.2 No. 16)
Güç LED'i Fişi
(3-pinli PLED1)
(bkz. s.2 No. 17)
Kasa/güç Fan Konektörü
(4-pinli CHA_FAN1)
(bkz. s.2 No. 22)
(3-pinli CHA_FAN2)
(bkz. s.2 No. 35)
(3-pinli PWR_FAN1)
(bkz. s.2 No. 2)
154
1
SPEAKER
DUMMY
+5V DUMMY
1
PLED-
PLED+
PLED+
CHA_FAN_SPEED
+12V
FAN_SPEED_CONTROL
GND
GND
+12V
CHA_FAN_SPEED
ASRock Z77 Pro4-M Motherboard
Lütfen kasa hoparlörünü bu fi şe
bağlayın.
Sistem gücü durumunu
belirtmek için lütfen kasa güç
LED'ini bu fi şe bağlayın. Sistem
çalışırken LED açıktır. LED S1/
S3 durumunda yanıp sönmeye
devam eder. LED S3/S4
durumunda veya S5 durumun
da (güç kapalı) kapalıdır.
Lütfen kasa fan kablolarını
fanına bu konektöre bağlayın
ve siyah kabloyu toprak pinine
bağlayın. CHA_FAN1 ve
CHA_FAN2 destekli Fan
Denetimi.
