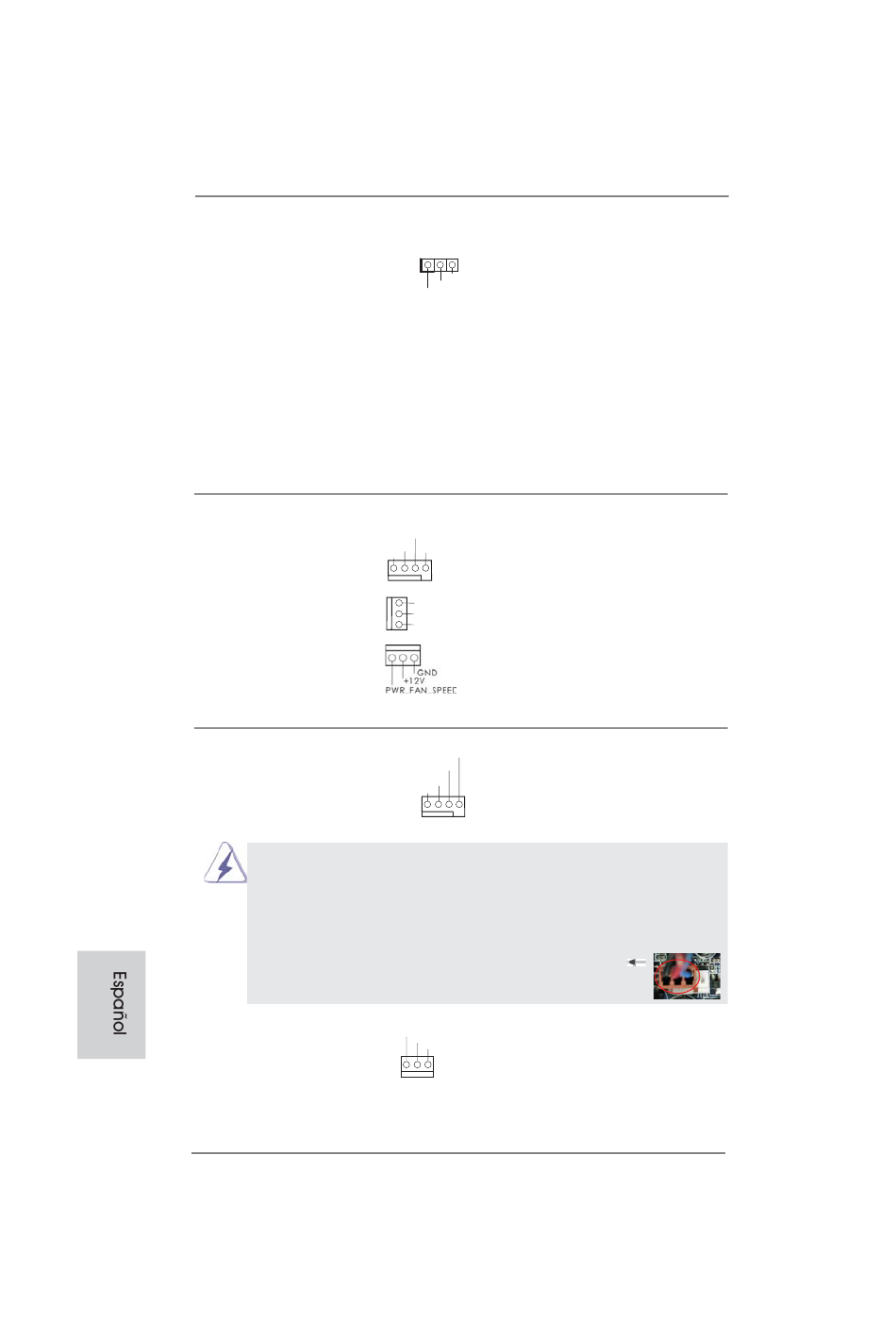

Cabecera de indicador
LED de encendido
(3-pin PLED1)
(vea p.2, N. 17)
Conectores de ventilador de
chasis / alimentación
(4-pin CHA_FAN1)
(vea p.2, N. 22)
(3-pin CHA_FAN2)
(vea p.2, N. 35)
(3-pin PWR_FAN1)
(vea p.2, N. 2)
Conector del ventilador
de la CPU
(4-pin CPU_FAN1)
(vea p.2, N. 3)
Aunque esta placa base proporciona compatibilidad para un ventilador (silencioso)
de procesador de 4 contactos, el ventilador de procesador de 3 contactos seguirá
funcionando correctamente incluso sin la función de control de velocidad de
ventilador. Si pretende enchufar el ventilador de procesador de 3 contactos en el
conector del ventilador de procesador de esta placa base, conéctelo al contacto
1-3.
(3-pin CPU_FAN2)
(vea p.2, N. 1)
104
1
PLED-
PLED+
PLED+
CHA_FAN_SPEED
+12V
FAN_SPEED_CONTROL
GND
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
CPU_FAN_SPEED
+12V
GND
1 2 3 4
Contacto 1-3 conectado
Instalación del ventilador de 3 contactos
GND
+12V
CPU_FAN_SPEED
ASRock Z77 Pro4-M Motherboard
Conecte el indicador LED de
encendido del chasis a esta
cabecera para conocer el
estado de encendido del
sistema. El indicador LED se
encenderá si el sistema se
encuentra en funcionamiento.
El indicador LED parpadeará
en el estado S1/S3. El indicador
LED se apagará en los estados
S4 o S5 (apagado).
Por favor, conecte los cables
del ventilador a los conectores
de ventilador, haciendo coincidir
el cable negro con la patilla de
masa. CHA_FAN1 y
CHA_FAN2 admiten control de
ventilador.
Conecte el cable del ventilador
de la CPU a este conector y
haga coincidir el cable negro
con el conector de tierra.
