Anschlüsse Geräterückseite

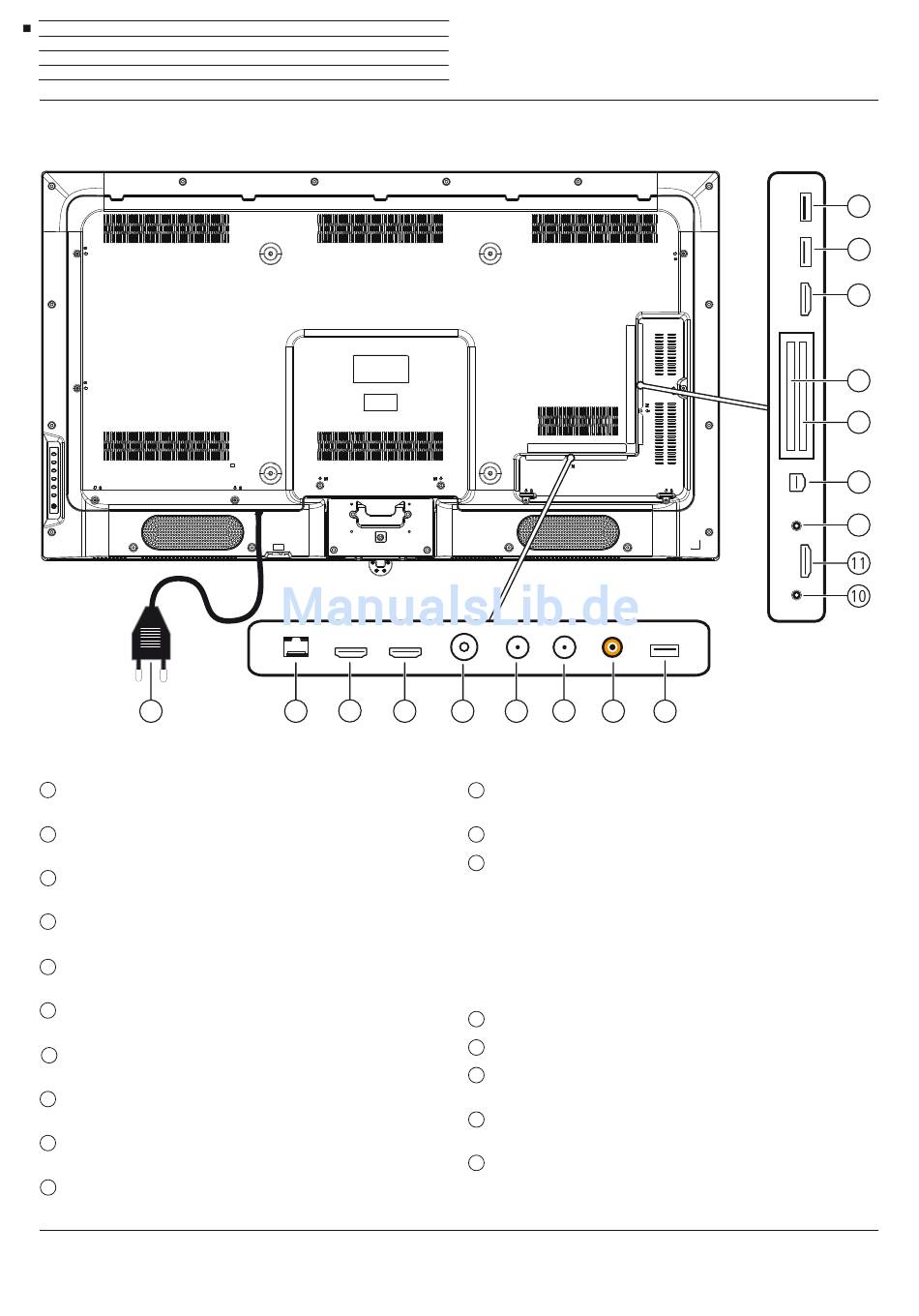

Position und Funktion der Anschlüsse
1
1
Netzanschluss
Netzstecker – 220-240 V ~ 50 / 60 Hz
2
LAN - Netzwerkanschluss
RJ-45 – Ethernet / Fast Ethernet
3
HDMI 1 (ARC) - HDMI-Eingang 1 (mit Audio Return Channel)
HDMI Typ A 1.4b – Digital Video IN (4K@30Hz)/Audio IN/OUT
4
HDMI 2 - HDMI-Eingang 2
HDMI Typ A 1.4b – Digital Video IN (4K@30Hz)/Audio IN
5
ANT TV - Antenne analog/Kabel analog / DVB-T/T2 / DVB-C
IEC-Buchse – 75 Ohm / 5 V / 80mA
6
ANT SAT 1 - Satellitenantenne (Sat-Tuner 1) DVB-S/S2
F-Buchse – 75 Ohm / 13/18 V / 500mA
7
ANT SAT 2 - Satellitenantenne (Sat-Tuner 2) DVB-S/S2
F-Buchse – 75 Ohm / 13/18 V / 500mA
8
SPDIF OUT - Tonausgang (digital)
Cinch-Buchse (orange)
9
USB 3.0 - USB-Anschluss
USB Typ A – USB 3.0 (max. 1000mA)
10
HEADPHONE - Kopfhöreranschluss
Klinke 3,5 mm – Kopfhörer 32–200 Ohm
(1 Adapter als Zubehör bei Ihrem Fachhändler erhältlich.
(2 HDMI-Quellen die UHD-Content liefern, sollten mit diesen Anschluss verbunden werden.
10
2 3 4 5 6 7 8
11
HDMI 3 - HDMI-Eingang 3
HDMI Typ A 1.4b– Digital Video IN (4K@30Hz)/Audio IN
12
Service - Buchse für intere Servicezwecke
13
AV INPUT - Micro-AV-Buchse
Audio/Video IN mit Scart-Adapter:
Audio/Video IN mit VGA-Adapter:
14
COMMON INTERFACE - CI-Slot 1 (Standard V1.3)
15
COMMON INTERFACE - CI-Slot 2 (Standard V1.3)
16
HDMI 4 (UHD) - HDMI-Eingang 4
HDMI Typ A 2.0 – Digital Video IN (4K@60Hz)/Audio IN
17
USB - USB-Anschluss
USB Typ A – USB 2.0 (max. 500mA)
18
USB - USB-Anschluss
USB Typ A – USB 2.0 (max. 500mA)
9
(1
Y/C (S-VHS/Hi 8)
FBAS (VHS/8 mm)
RGB
L/R
PC/STB-Bildsignal
Component (YPbPr)
L/R
(2
18
17
16
15
14
13
12
