Toepassingsvoorbeelden; Ejemplos Aplicativos - Paso PMB136 Gebrauchsanleitung

Istruzioni per l'uso
4.5

Toepassingsvoorbeelden

Hieronder worden de meest voorkomende installatietypen
weergegeven, die met de PMB136 microfoonplaatsen tot stand
kunnen worden gebracht.
OPMERKING
Men bedenke dat het bij verbindingen langer dan 100m
noodzakelijk is om de uiteinden van de aansluitingen te voorzien
van de aansluitklemmen AC34.

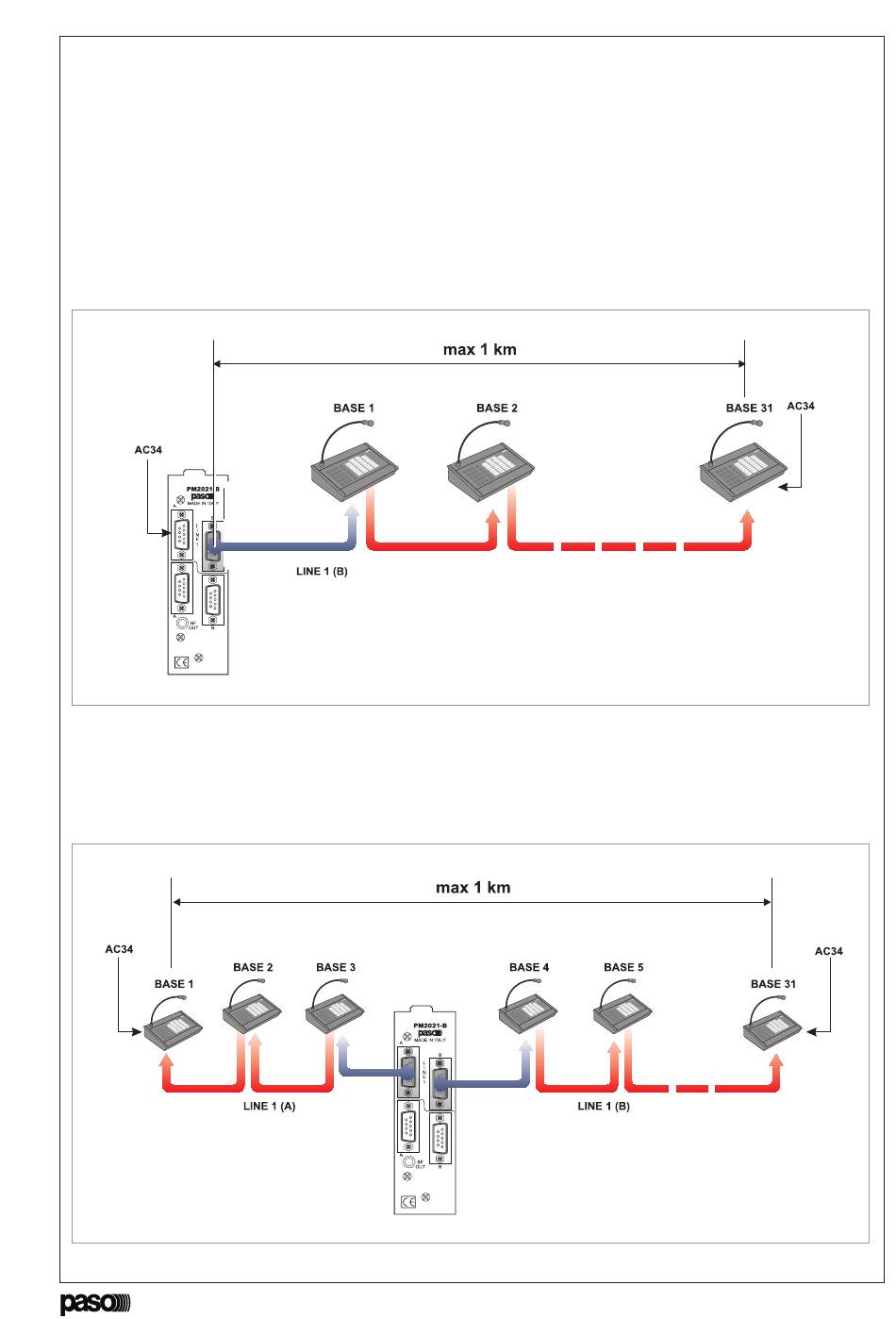

1. Aansluiting A
Bij dit type configuratie wordt slechts een connector van de
module PM2021-B gebruikt, waarop maximaal 31
microfoonbases in cascade worden aangesloten (afb. 4.5.1). De
positionering van de bases ontwikkelt zich naar een enkele richting.
2. Aansluiting B
Bij dit type configuratie, waarbij twee van de vier connectors
van de module PM2021-B worden gebruikt, loopt de
positionering van de bases naar twee afzonderlijke richtingen.
4.5

Ejemplos aplicativos

A continuación se ilustran las principales tipologías de instalación
realizables con los puestos PMB136.
NOTA
Cabe tener presente que, con conexiones de longitud superior
a 100m es necesario terminar los extremos de las conexiones
con las terminaciones correspondientes AC34.
1. Conexión A
En este tipo de configuración se utiliza sólo un conectador del
módulo PM2021-B, al cual van conectados en cascada hasta
31 puestos (fig. 4.5.1).
La colocación de las bases se desarrolla en una única dirección.
Afb./Fig. 4.5.1
2. Conexión B
En este tipo de configuración, en que se utilizan dos de los
cuatro conectadores del módulo PM2021-B, la colocación de
las bases se desarrolla en dos direcciones distintas.
Afb./Fig. 4.5.2
- PMS2000 System -
PMB136
35
