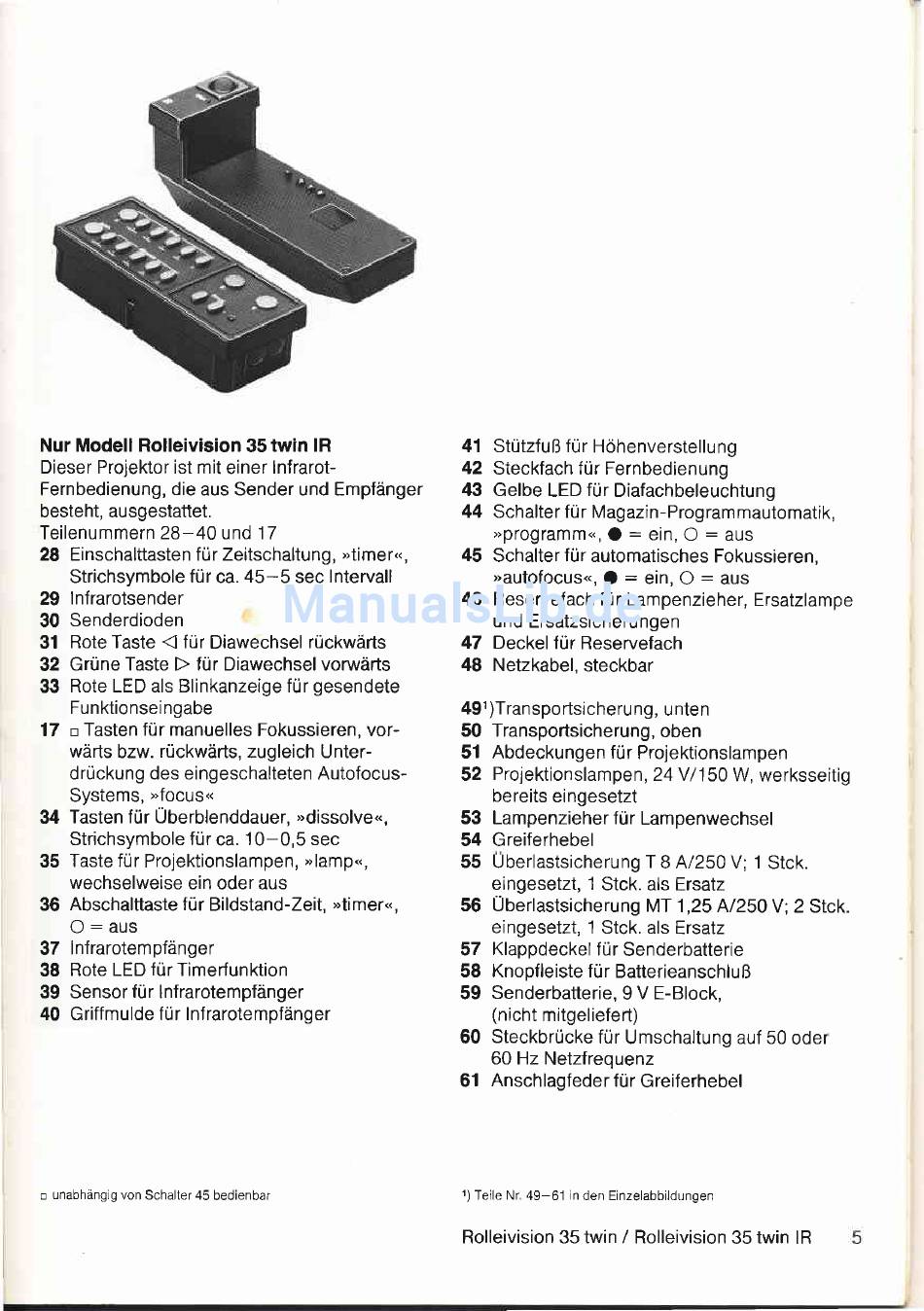

Nur Modell Rolleivision 35 twin lR
Dieser Projektor ist mit einer Infrarot-
Fernbedienung,
die aus Sender und Empfänger
besteht, ausgestattet.
Teilenummern
28-40 und 17
28 Einschalttasten
für Zeitschaltung,
"timer",
Strichsymbole für ca. 45-5 sec Intervall
Infrarotsender
Senderdioden
Rote Taste { für Diawechsel rückwärts
Grüne Taste D für Diawechsel vorwärts
Rote LED als Blinkanzeige
für gesendete
Funktionseingabe
n Tasten für manuelles Fokussieren, vor-
wärts bzw. rückwärts, zugleich Unter-
drückung des eingeschalteten
Autofocus-
Systems, 'focus*
Tasten für Überblenddauer,
odissolve.,
Strichsymbole
für ca. 10-0,5 sec
Taste für Projektionslampen,
>lamp<,
wechselweise
ein oder aus
Abschalttaste für Bildstand-Zeit, "timer",
O -- aus
37 Infrarotempfänger
38 Rote LED für Timerfunktion
39 Sensor für lnfrarotempfänger
40 Griffmulde für Infrarotempfänger
Stützfuß für Höhenverstellung
Steckfach f ür Fernbedienung
Gelbe LED für Diafachbeleuchtung
Schalter f ü r Magazin-Program
mautomatik,
> p r o g r a m m < ,
O = e i n , O : a u s
Schalter f ür automatisches
Fokussieren,
oautofocus., O : ein, O: aus
Reservefach
für Lampenzieher,
Ersatzlampe
und Ersatzsicherungen
Deckel lür Reservefach
Netzkabel, steckbar
491 )Transportsicheru
ng, u nten
50 Transportsicherung,
oben
51 Abdeckungen für Projektionslampen
52 Projektionslampen,
24V1150 W, werksseitig
bereits eingesetzt
Lampenzieher
f ür Lampenwechsel
Greiferhebel
Uberlastsicherung
T B 4/250 V; 1 Stck.
eingesetzt, 1 Stck. als Ersatz
Überlastsicherung
MT 1,25 A/25O V; 2 Stck.
eingesetzt, 1 Stck. als Ersatz
Klappdeckel f ü r Senderbatterie
Knoofleiste f ür Batterieanschluß
Senderbatterie,
9 V E-Block,
(nicht mitgeliefert)
60 Steckbrücke für Umschaltung auf 50 oder
60 Hz Netzfrequenz
61 Anschlagfeder
für Greiferhebel
1 ) T e i l e N r 4 9 - 6 1 n d e n E i n z e l a b b i l d u n g e n
Rolleivision 35 twin / Rolleivision 35 twin lR
tr unabhängig von Schalter 45 bedienbar
