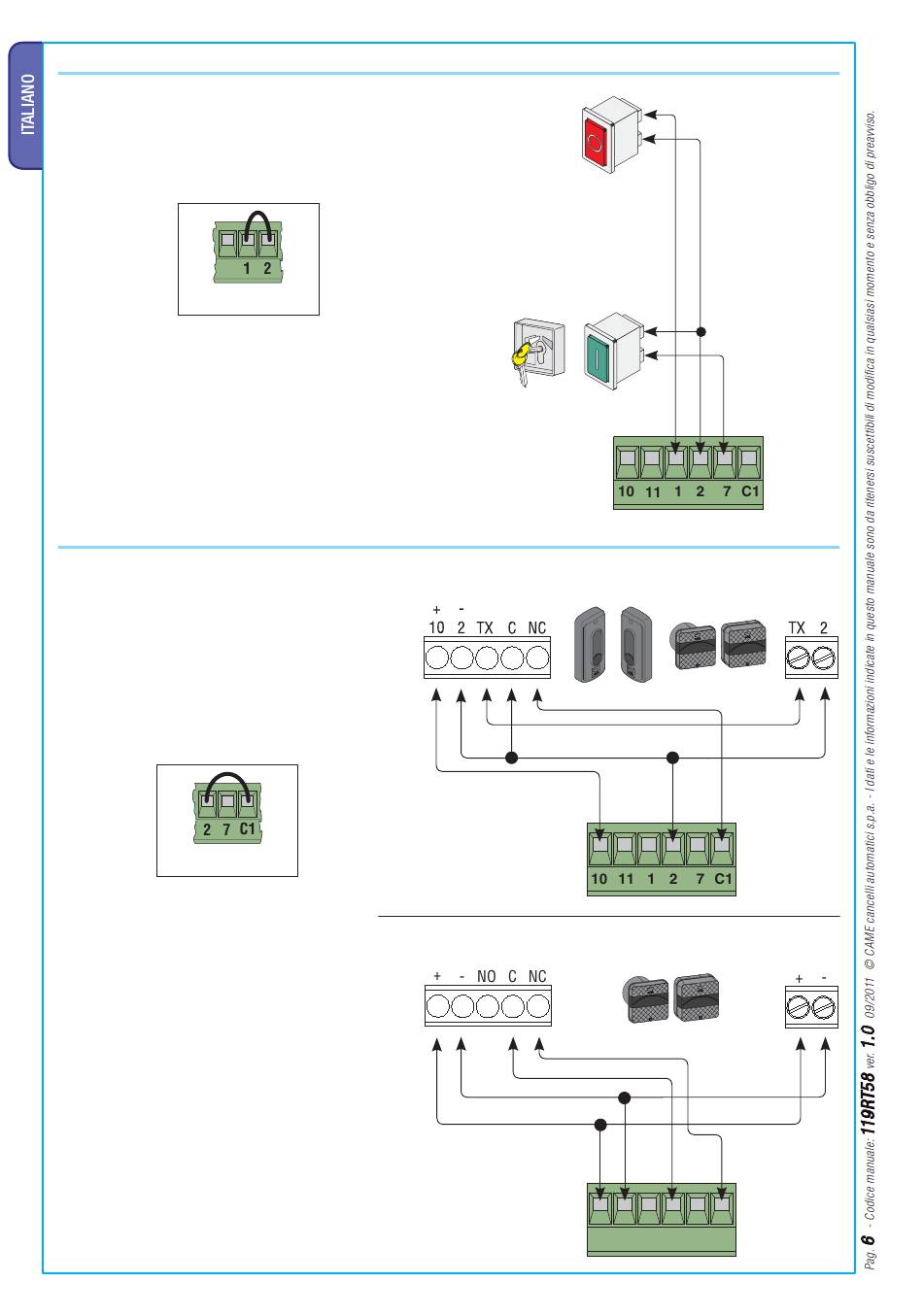

Dispositivi di comando
Pulsante di stop (contatto N.C.)
- Pulsante di arresto del cancello con l'esclusione del ciclo
di chiusura automatica, per riprendere il movimento bisogna
premere il pulsante di comando o il tasto del trasmettitore.
Se non viene utilizzato, cortocircuitare il contatto 1-2.
se non usato
Contatto radio e/o pulsante per comando ( (contatto N.O. Contatto radio e/o pulsante per comando
- Pulsante per comando (vedi selezioni funzioni, dip 2). - Pulsante per comando (vedi selezioni funzioni, dip 2).
Dispositivi di sicurezza
C1 = Contatto (N.C.) di «riapertura durante la chiusura»
- Ingresso per dispositivi di sicurezza tipo fotocellule,
bordi sensibili e altri dispositivi conformi alle normative
EN 12978. In fase di chiusura del portone l'apertura del
contatto provoca l'inversione del movimento fino alla
completa apertura.
Se non viene utilizzato, cortocircuitare il contatto 2-C1.
se non usato
C1 = Contatto (N.C.) di «riapertura durante la chiusura»
contatto N.O.) )
RX
RX
DIR Delta-S
Delta-S
TX
TX
