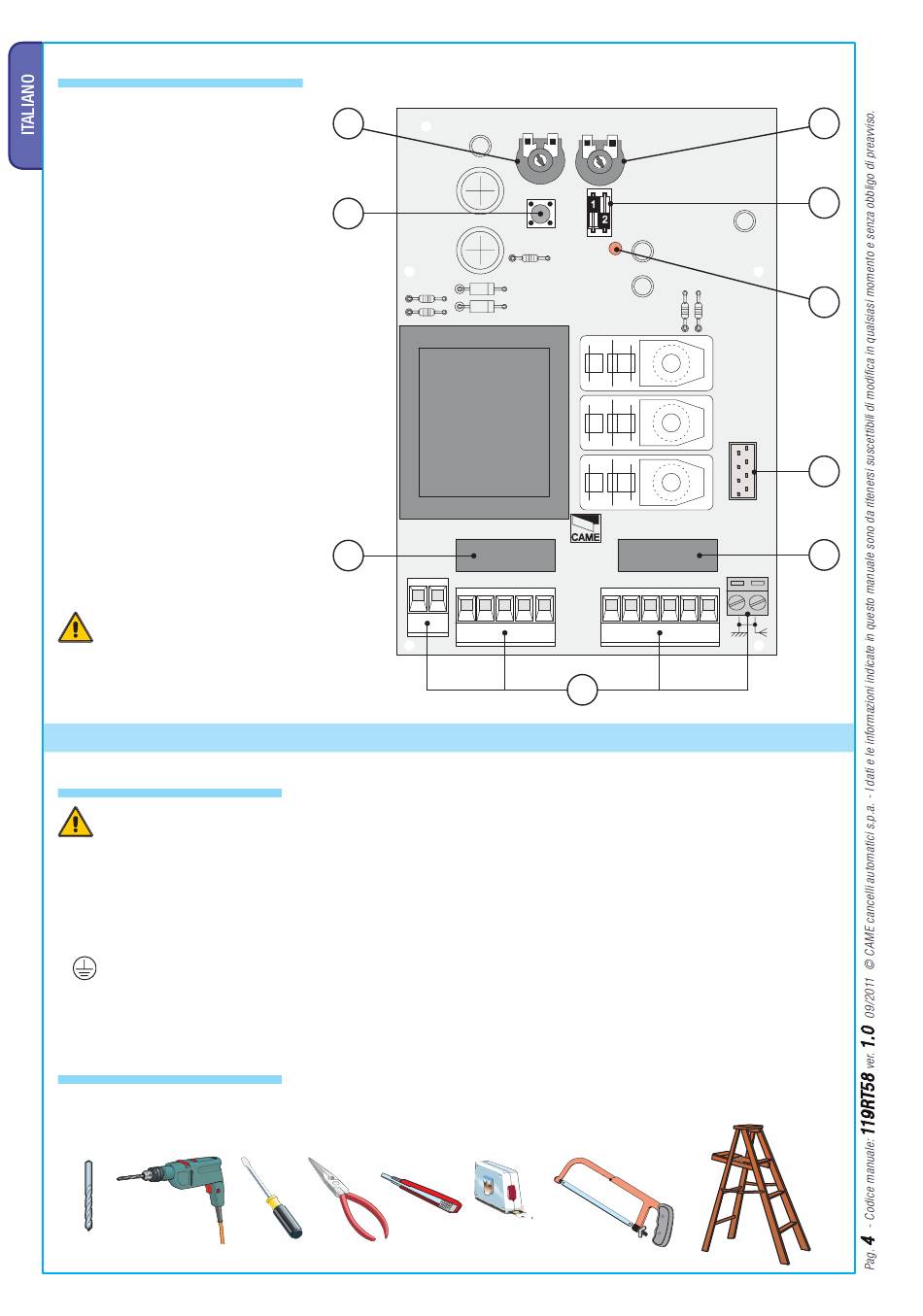

4.4 Componenti principali

1.
Trimmer di regolazione tempo di
chiusura automatica
2.
Trimmer di regolazione tempo di
lavoro
3.
Pulsante per memorizzazione
codice radio
4.
Selettore funzioni a 2 dip
5.
LED di segnalazione
6.
Innesto per scheda radiofrequenza
AF43S
7.
Fusibile Linea 5 A
8.
Fusibile Accessori 1 A
9.
Morsettiera di collegamento
Attenzione! Prima di intervenire
sull'apparecchiatura, togliere la tensione
di linea.

5 Installazione

5.1 Verifiche preliminari

Prima di procedere all'installazione è necessario:
• Assicurarsi che la tensione di linea sia scollegata.
• Verificare che il punto di fissaggio del quadro elettrico sia in una zona protetta dagli urti, che le superfici di ancoraggio
siano solide, e che il fissaggio venga fatto con elementi idonei (viti, tasselli, ecc) alla superficie.
• Prevedere adeguato dispositivo di disconnesione onnipolare, con distanza maggiore di 3 mm tra i contatti, a sezionamento
dell'alimentazione
Verificare che le eventuali connessioni interne al contenitore (eseguite per la continuità del circuito di protezione)
siano provviste di isolamento supplementare rispetto ad altre parti conduttrici interne.
• Predisporre tubazioni e canaline adeguate per il passaggio dei cavi elettrici garantendone la protezione contro il
danneggiamento meccanico.
5.2 Attrezzi e materiali
Assicurarsi di avere tutti gli strumenti ed il materiale necessario, per effettuare l'installazione nella massima sicurezza,
secondo le normative vigenti. Ecco alcuni esempi.
+
1
3
7
L1 L2
U V W E1
TCA
TL
-
+
-
PROG
QUADRO COMANDO
ZR24
E3
10 11 1 2
7 C1
9
2
4
5
6
8
