Funktion

4
5

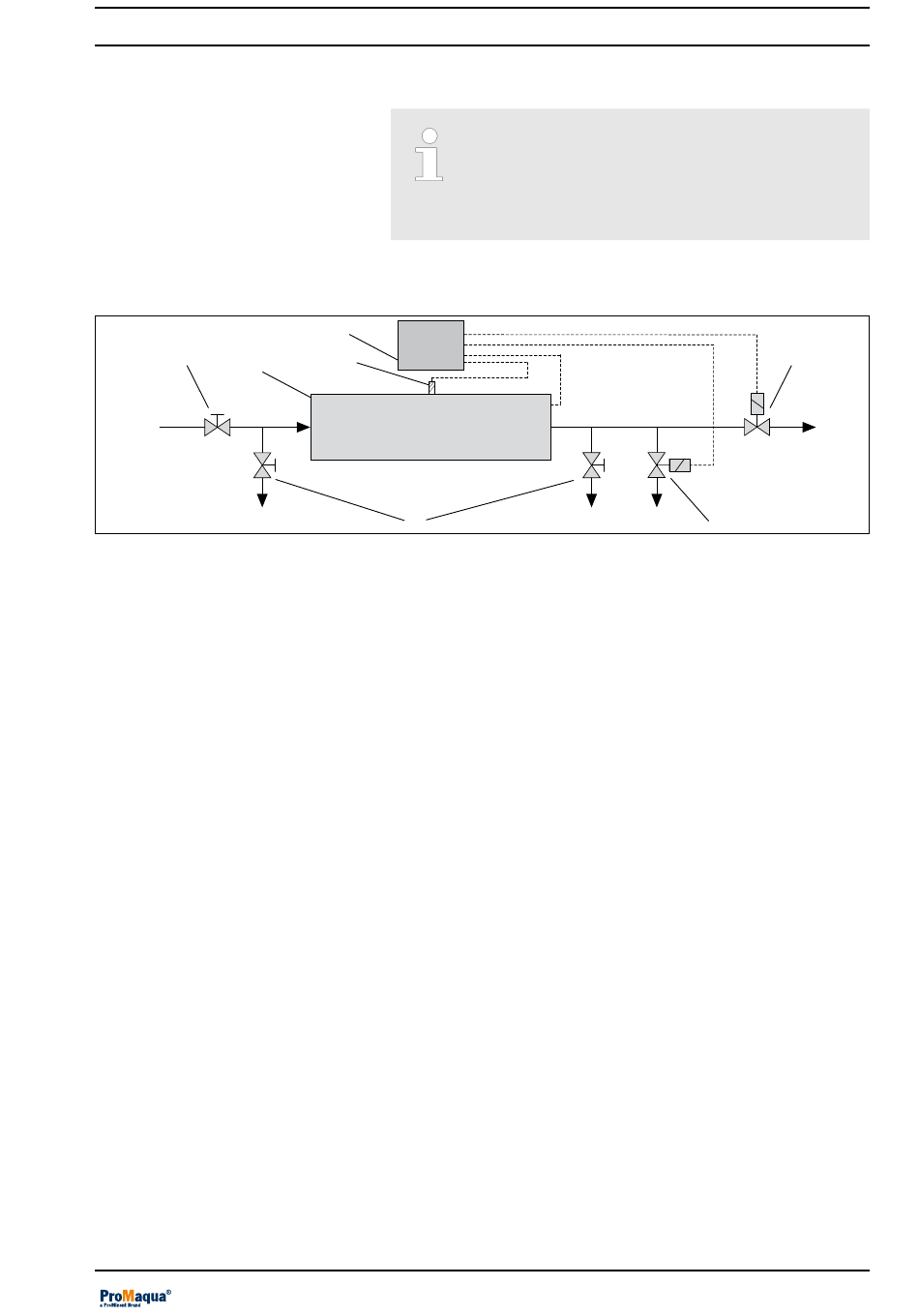

Abb. 1: Typisches Installationsschema einer UV-Anlage
1 Absperrventil (bauseitig)
2 Spülventil (bauseitig)
3 Probeentnahmehähne (bauseitig), abflammbar
4 Absperrventil (bauseitig)

4.1 Inbetriebnahme

Absperrventile und Spülventile gehören nicht zum
Lieferumfang
Die Absperrventile und Spülventile gehören nicht
zum Lieferumfang der UV-Anlage und werden vom
Betreiber bauseitig zur Verfügung gestellt.
Das zu behandelnde Wasser fließt durch die Edelstahlbestrah‐
lungskammer an dem UV-Strahler entlang. Die UV-Strahlung des‐
infiziert das Wasser.
7
6
3
5
6
7
Der eingesetzte UV-Mitteldruckstrahler erzeugt mit hoher Ausbeute
eine für die Behandlung besonders wirksame UV-Strahlung. Der
UV-Strahler befindet sich in einem Strahlerschutzrohr aus hoch‐
wertigem Quarz mit hoher UV-Durchlässigkeit.
Die kompakte Bauweise der Bestrahlungskammer und die Strö‐
mungsführung führen zu einer gleichmäßigen Bestrahlung des
gesamten Wasserstroms.
Eine Steuerung überwacht in Verbindung mit dem UV-Sensor die
UV-Anlage.
Nach dem Einschalten der Dulcodes UV-Anlage werden die UV-
Strahler gezündet. Nach der Zündung benötigen die UV-Strahler
mehrere Minuten, bis die UV-Strahler Betriebstemperatur haben.
Der UV-Sensor überwacht die UV-Strahler. Sobald die UV-Leis‐
tung die Mindestbestrahlungsstärke überschritten hat, öffnet das
Spülventil für die Inbetriebnahmespülung.
Wird innerhalb der maximal zulässigen Warmbrennzeit die Min‐
destbestrahlungsstärke nicht überschritten, öffnet das Spülventil
ebenfalls. Wird auch innerhalb der maximalen Freispülzeit die Min‐
destbestrahlungsstärke nicht überschritten, schaltet die Steuerung
die UV-Anlage ab und geht auf Störung.
Nach der Inbetriebnahmespülung öffnet das Absperrventil. Die UV-
Anlage geht in Normalbetrieb.
Bestrahlungskammer
UV-Sensor
Steuerung
Funktion
1
2
A0917
