JB Systems Light LASER BURST Bedienungsanleitung Seite 21

PORTUGUÊS
INSTRUÇÕES DE SEGURANÇA LASER:
 De acordo com as normas EN 60825-1:1994 + A1:2002 + A2:2002, este laser enquadra-se na categoria
3B. A exposição directa dos olhos pode ser perigosa.
PERIGO: RADIAÇÃO LASER!
Evite exposição directa dos olhos! A radiação laser pode provocar
danos nos olhos e/ou na pele. Devem ser tomadas todas as
mediadas preventivas para garantir o funcionamento seguro desta
unidade laser.
 Este tipo de produto é conhecido por showlaser, emite uma radiação do espectro luminoso compreendida
entre 400 e 700nm utilizada para produzir efeitos luminosos em espectáculos de luz.
 Esta unidade laser foi construída de forma a que o feixe se mova tão rapidamente que o contacto com os
olhos seja muito breve. Por esta razão a utilização deste laser num espectáculo de laser é considerada
como segura.
 Nunca direccione o feixe para pessoas ou animais. O funcionamento desta unidade deverá ser sempre
supervisionado.
 Este laser destina-se unicamente a utilização em espectáculos. A utilização de um laser classe 3B só é
permitida quando supervisionada por um técnico experiente.
 Dependendo da categoria da unidade, operar um produto laser poderá produzir radiação laser passível de
provocar danos permanentes nos olhos ou na pele. As normas legais para utilização de produtos laser
variam de país para país. O utilizador deverá informar-se sobre as normas legais vigentes no seu pais e
aplicá-las.
Tenha em atenção que a JB SYSTEMS não poderá ser responsabilizada por danos resultantes de uma
instalação incorrecta ou utilização imprudente!

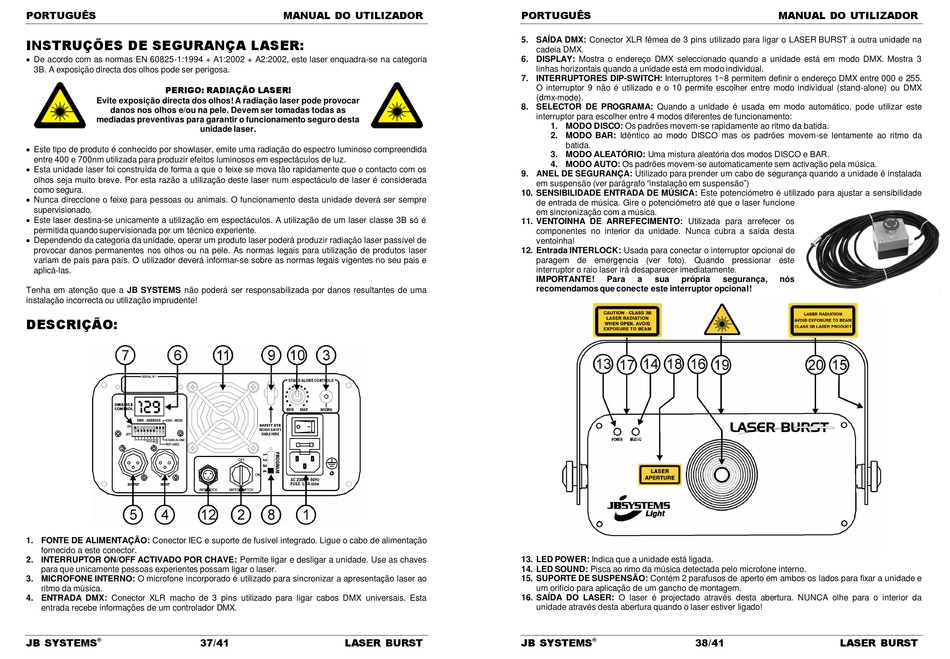

DESCRIÇÃO:
1. FONTE DE ALIMENTAÇÃO: Conector IEC e suporte de fusível integrado. Ligue o cabo de alimentação
fornecido a este conector.
2. INTERRUPTOR ON/OFF ACTIVADO POR CHAVE: Permite ligar e desligar a unidade. Use as chaves
para que unicamente pessoas experientes possam ligar o laser.
3. MICROFONE INTERNO: O microfone incorporado é utilizado para sincronizar a apresentação laser ao
ritmo da música.
4. ENTRADA DMX: Conector XLR macho de 3 pins utilizado para ligar cabos DMX universais. Esta
entrada recebe informações de um controlador DMX.
JB SYSTEMS 37/41
®
MANUAL DO UTILIZADOR
LASER BURST
PORTUGUÊS
5. SAÍDA DMX: Conector XLR fêmea de 3 pins utilizado para ligar o LASER BURST a outra unidade na
cadeia DMX.
6. DISPLAY: Mostra o endereço DMX seleccionado quando a unidade está em modo DMX. Mostra 3
linhas horizontais quando a unidade está em modo individual.
7. INTERRUPTORES DIP-SWITCH: Interruptores 1~8 permitem definir o endereço DMX entre 000 e 255.
O interruptor 9 não é utilizado e o 10 permite escolher entre modo individual (stand-alone) ou DMX
(dmx-mode).
8. SELECTOR DE PROGRAMA: Quando a unidade é usada em modo automático, pode utilizar este
interruptor para escolher entre 4 modos diferentes de funcionamento:
1. MODO DISCO: Os padrões movem-se rapidamente ao ritmo da batida.
2. MODO BAR: Idêntico ao modo DISCO mas os padrões movem-se lentamente ao ritmo da
batida.
3. MODO ALEATÓRIO: Uma mistura aleatória dos modos DISCO e BAR.
4. MODO AUTO: Os padrões movem-se automaticamente sem activação pela música.
9. ANEL DE SEGURANÇA: Utilizado para prender um cabo de segurança quando a unidade é instalada
em suspensão (ver parágrafo "instalação em suspensão")
10. SENSIBILIDADE ENTRADA DE MÚSICA: Este potenciómetro é utilizado para ajustar a sensibilidade
de entrada de música. Gire o potenciómetro até que o laser funcione
em sincronização com a música.
11. VENTOINHA DE ARREFECIMENTO: Utilizada para arrefecer os
componentes no interior da unidade. Nunca cubra a saída desta
ventoinha!
12. Entrada INTERLOCK: Usada para conectar o interruptor opcional de
paragem de emergęncia (ver foto). Quando pressionar este
interruptor o raio laser irá desaparecer imediatamente.
IMPORTANTE! Para a sua própria
recomendamos que conecte este interruptor opcional!
13. LED POWER: Indica que a unidade está ligada.
14. LED SOUND: Pisca ao rimo da música detectada pelo microfone interno.
15. SUPORTE DE SUSPENSÃO: Contém 2 parafusos de aperto em ambos os lados para fixar a unidade e
um orifício para aplicação de um gancho de montagem.
16. SAÍDA DO LASER: O laser é projectado através desta abertura. NUNCA olhe para o interior da
unidade através desta abertura quando o laser estiver ligado!
JB SYSTEMS 38/41
®
MANUAL DO UTILIZADOR
segurança, nós
LASER BURST
