Türabdeckung Befestigen; Befestigung Der Türabdeckung - Bunn Nitron2 Cold Draft Installationshandbuch Und Bedienungsanleitung

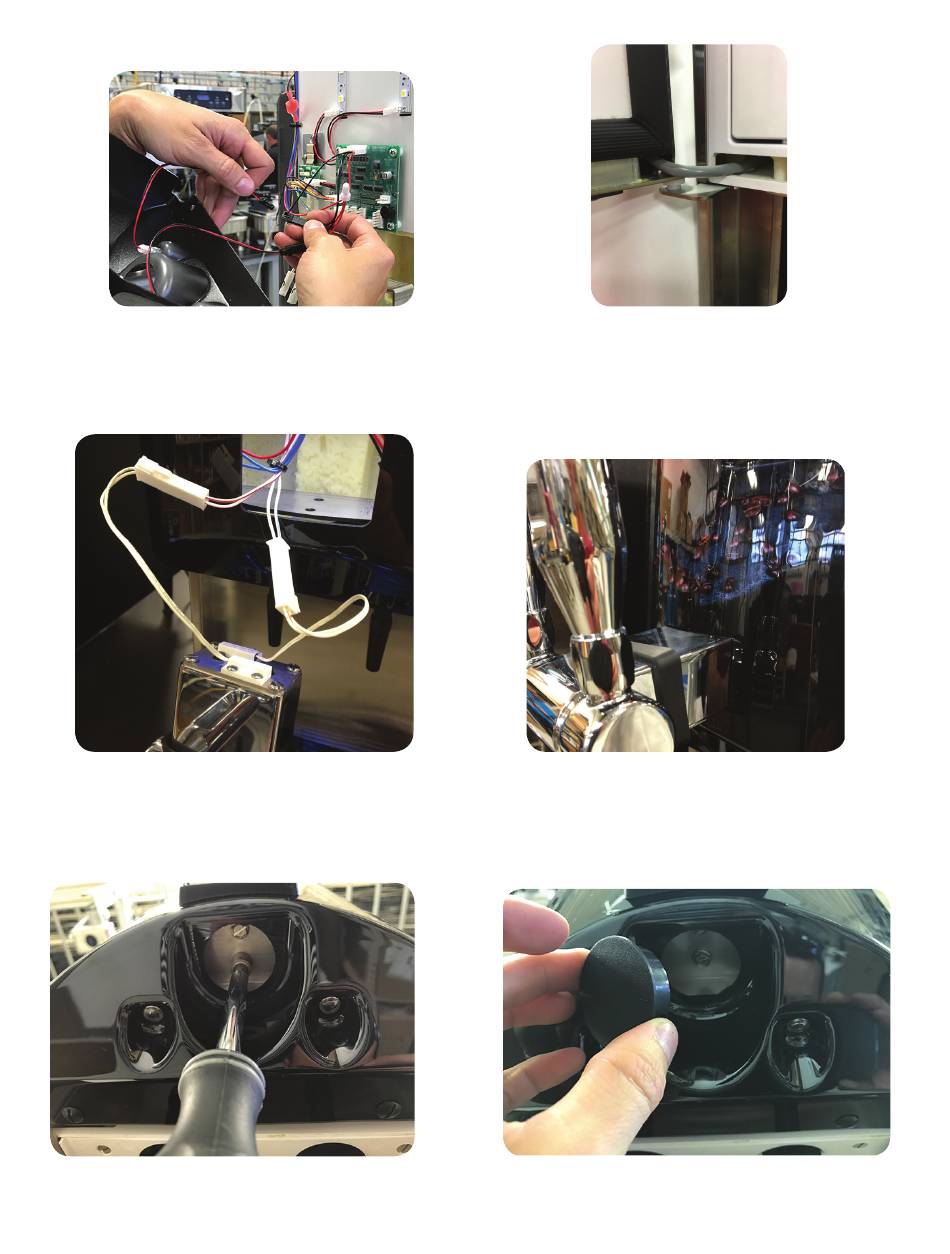

TÜRABDECKUNG BEFESTIGEN
1. Befestigen Sie die Türabdeckung. Stecken Sie
hierzu zuerst die ROTEN/SCHWARZEN Kabel der
LEDs auf der Tür in die schwarzen Steckverbinder.
3. Schließen Sie die Schalter des Zapfhahns an den
Kabelbaum in der Tür an. HINWEIS: Verbinden Sie
den linken Schalter mit den blauen Kabeln (links) und
den rechten Schalter mit den roten Kabeln (rechts).
5. Befestigen Sie die Zapfhähne mit den mitgeliefer-
ten Schrauben durch den Türboden.
2. Vergewissern Sie sich, wenn Sie die Türabde-
ckung installieren, dass der Türkabelbaum, wie
auf dem Foto abgebildet, verlegt ist. Bauen Sie die
Türabdeckung ein und sichern Sie sie mit den 5 mit-
gelieferten Schrauben.
4. Schieben Sie den Zapfhahn in die Türbaugruppe.
6. Montieren Sie die schwarze Lochabdeckung wie
abgebildet.
10
072618
