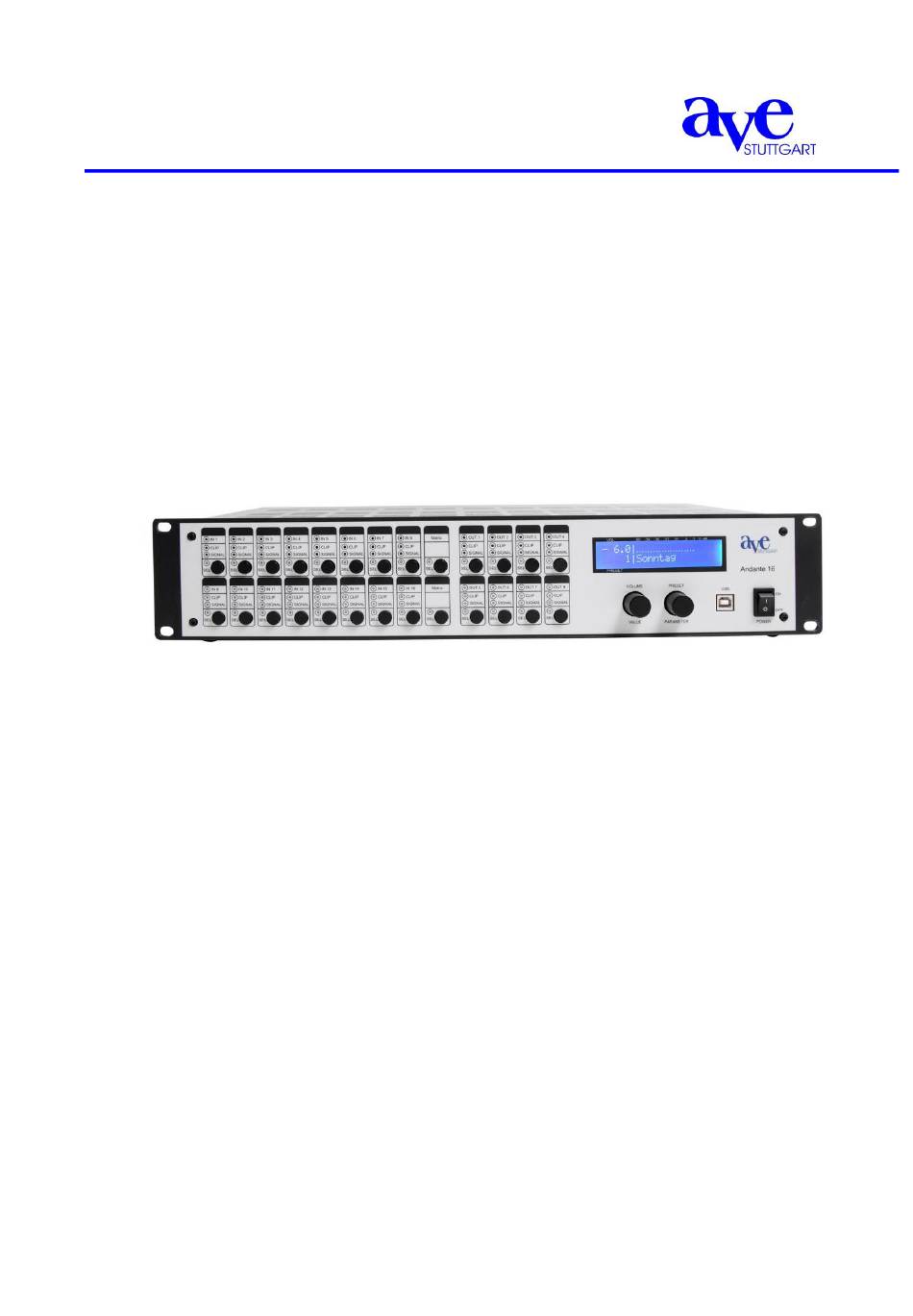

- Seite 1 Audio Vertriebs Entwicklungsgesellschaft Andante 16 Digitalmixer mit 16 Mikrofon/Line-Eingängen und 8 Ausgängen Bedienungsanleitung Bedienungsanleitung Andante 16 September 2019...
-
Seite 2: Inhaltsverzeichnis
Einleitung ..........................3 Sicherheitshinweise ........................3 Lieferumfang ..........................3 Abschnitt 1 (Benutzer) Bedienung des Andante 16 im User Modus ................4 Abschnitt 2 (Fachpersonal) Installation der Software ......................5 Programmieren des Andante 16 ....................6 Ausführliche Beschreibung von Automixer und Antifeedback ..........16 Abschnitt 3 (Admin) Bedienung des Andante 16 im Admin Modus ................ -
Seite 3: Einleitung
Gerichtssälen, Regierungsgebäuden, Konferenzräumen, Schulen, Universitäten u.a. Die folgenden Ausführungen und Beschreibungen beziehen sich auf den Andante 16, sind aber auch für den Andante 8 zutreffend, da lediglich die Anzahl der Ein- und Ausgänge unterschiedlich ist. Der Andante 16 ist mit einer eigenen Software ausgestattet. Das macht die Programmierung über Laptop oder PC einfach und bequem. -
Seite 4: Bedienung Des Andante 16 Im User Modus
Der erste Abschnitt richtet sich an den Benutzer. Es wird erklärt, wie man im „User-Modus“ leicht und bequem direkt am Gerät ohne Benutzung des Laptops die Presets des Andante 16 (1 bis 20) abrufen und die gesamte Lautstärke ändern kann. Die Regelung der Lautstärke ist im „User-Modus“ eingeschränkt, um Bedienungsfehler zu vermeiden. -
Seite 5: Installation Der Software
Klick auf setup.exe Folgen Sie anschließend den Installationsanweisungen. In die abgebildete Anzeige tragen Sie Ihren Benutzernamen ein, den Namen Ihrer Organisation sowie die mitgelieferte Lizenznummer Nach Abschluss der Installation haben Sie folgende Verknüpfung auf dem Desktop. Bedienungsanleitung Andante 16 Seite 5... -
Seite 6: Programmieren Des Andante 16
Starten Sie Ihren PC oder Ihr Laptop neu, sodass das Programm ordnungsgemäß ausgeführt werden kann. Stellen Sie mit dem mitgelieferten Verbindungskabel die Verbindung her zwischen Laptop und Andante 16. Starten Sie das Programm und klicken Sie mit der linken Maustaste auf File und anschließend auf New Project. - Seite 7 Wahl zwischen Online und Offline Preset Store Speichern von Presets Preset Retrieve Abrufen von Presets Preset Copy Kopieren von Presets Other Functions Store Without Sending Erlaubt Korrekturen während einer Live-Übertragung ohne dass das Gerät in Mute-Modus geschaltet wird. Bedienungsanleitung Andante 16 Seite 7...
- Seite 8 Knobs Protection Durch Drücken und Drehen am Volume-Regler kann die Lautstärke am Gerät verändert werden PIN Protection Aktivierung des PIN für den Admin Modus PIN Code Eingabe des eigenen PIN Codes (Admin Modus) System Reset Bedienungsanleitung Andante 16 Seite 8...
- Seite 9 8 Parameter stehen für jeden einzelnen Eingang und auch für jeden Ausgang zur Verfügung. Die Einstellungen können für andere Eingänge und Ausgänge kopiert werden. Dasselbe gilt für die Highpass/Lowpass-Filter. Entbrummfilter 160 Hz Tief-/Hochpassfilter Parametrischer EQ 8 Bänder Bedienungsanleitung Andante 16 Seite 9...
- Seite 10 Bandwahl Frequenz [Hz) Gain [dB] Bandbreite [Okt] Equalizer Copy Noise Gates (Eingang) Noise Gate Ein/Aus Schwelle [dB] Haltezeit [ms] Kompressor (Eingang) Ein/Aus Schwelle [dB] Kompressionsverhältnis Post Gain [dB] Attack-Zeit [ms] Release-Zeit [ms] Bedienungsanleitung Andante 16 Seite 10...
- Seite 11 Eingabemöglichkeit für Programmierer zur Veränderung der Lautstärke am Eingang Automixer (Eingang) Auswahl Automixer Ein/Aus Haltezeit [ms] Dämpfung [dB] NOM Gain Ein/Aus Priorität Absenkung des Levels bei gleichzeitig aktivierten Mikrofonen Ausführliche Beschreibung des Automixers auf Seite 16 Bedienungsanleitung Andante 16 Seite 11...
- Seite 12 Matrix Ein/Aus Level-Einstellung [dB] Durch Drücken der rechten Maustaste wird ein Pulldown-Menü geöffnet. Es ermöglicht die Aktivierung sämtlicher Knoten bzw. einzelner Reihen oder Spalten von Knoten. Routing aller Eingänge auf die Ausgänge mit zusätzlicher Level-Einstellung. Bedienungsanleitung Andante 16 Seite 12...
- Seite 13 Level (Ausgang) Level-Einstellung Eingabemöglichkeit für Programmierer zur Veränderung der Lautstärke am Ausgang Delay (Ausgang) Delay [m] Phase Equalizer (Ausgang) Parametrischer EQ Grafischer EQ Tief-/Hochpassfilter Bedienungsanleitung Andante 16 Seite 13...
- Seite 14 Jeder Ausgang besitzt einen 31-Band grafischen Equalizer. Man kann sämtliche Parameter auf die anderen EQs kopieren oder individuell auf jeden Ausgang einstellen. Ausführliche Beschreibung der Antifeedback- Funktionen auf Seite 16 Bedienungsanleitung Andante 16 Seite 14...
- Seite 15 Noise Gates (Ausgang) Ein/Aus Schwelle [dB] Haltezeiteit [ms] Compressor (Ausgang) Ein/Aus Schwelle [dB] Kompressions- verhältnis Post Gain [dB] Attack-Zeit [ms] Release-Zeit [ms] Bedienungsanleitung Andante 16 Seite 15...
-
Seite 16: Ausführliche Beschreibung Von Automixer Und Antifeedback
Der Automixer ist ideal geeignet für Anwendungen in Kirchen, Konferenzräumen oder Gerichtssälen. Gating Durch Gating wird das Mikrofon folgendermaßen gesteuert: Wenn der RMS-Pegel einen einstellbaren Schwellenwert überschreitet, wird das Mikrofon aktiviert. Wenn der RMS-Pegel unter den Schwellenwert fällt, wird das Mikrofon gedämpft. Bedienungsanleitung Andante 16 Seite 16... - Seite 17 Der Automixer arbeitet besser, wenn der GAIN so eingestellt ist, dass der Algorithmus das geeignete Signal erhält. Das beste Ergebnis erzielt der Automixer, wenn der Mikrofonpegel zwischen -40 dB und -10 dB auf der Aussteuerungsanzeige liegt. Bedienungsanleitung Andante 16 Seite 17...
- Seite 18 Niveau einzustellen, während es aber gerade unter dem Punkt bleibt, bevor es zur Rückkopplung kommt. Wenn eine Rückkopplung auftritt, reduzieren Sie leicht die analoge Verstärkung oder den Kanalfader bis die Rückkopplung verschwindet. Bedienungsanleitung Andante 16 Seite 18...
- Seite 19 3. Stellen Sie mit dem parametrischen oder grafischen Equalizer die gewünschte Tonqualität ein (Korrigieren Sie den Pegel des Faders oder des Ausgangskanals nach einem eventuellen tonalen Ausgleich). 4. Mit Drücken des INSERT I/O Buttons (grünes Licht) aktivieren Sie das Antifeedback und belassen alle Filter im AUTO-Modus. Bedienungsanleitung Andante 16 Seite 19...
- Seite 20 Eine höhere Bandbreite meint einen Filter, der über eine größeren Bandbreiten-Umfang arbeitet und damit einen größeren Schutz bietet. Eine niedrigere Bandbreite nutzt einen engeren Frequenzbereich und ändert weniger Signal-Töne. RESET Löscht alle Antifeedback-Filter-Einstellungen, die dem Kanal zugeordnet sind. CLOSE Schließt das Antifeedback Bedienfeld. Bedienungsanleitung Andante 16 Seite 20...
-
Seite 21: Bedienung Des Andante 16 Im Admin Modus
Drehen der p/p Taste für Anzahl der offenen Mikrofone - w/w Wahl der Anzahl der offenen Mikrofone Drehen p/p Taste erscheint Preset 1 Name (Presetname eingeben): Drehen der w/w Taste für Buchstaben, Sonderzeichen und Zahlen. Bedienungsanleitung Andante 16 Seite 21... - Seite 22 LCD Contrast Level Drehen w/w Taste: Empfindlichkeitseinstellung Global Settings Reset Drehen p/p Taste: Drücken p/p Taste: Bestätigung No/Yes Achtung: Bei Bestätigung löschen Sie alle vorangegangenen Einstellungen und Sie setzen das Gerät in den Werkszustand zurück! Bedienungsanleitung Andante 16 Seite 22...
-
Seite 23: Technische Daten
Andante 16 – Technische Daten Analoge Eingänge Anzahl der symmetrischen Eingänge 14 + 2 (XLR) Anzahl der unsymmetrischen Eingänge 2 (RCA) Dynamikbereich 122 dB (A-bewertet) Analogverstärkung (digital regelbar) 0 dB bis 70 dB in 0,5 dB Schritten Nominale Empfindlichkeit (symmetrischer Eingang) -84 dBu (38,8 µV... - Seite 24 Haltezeit 100 ms bis 10 s Dynamikkompressorbereich Schwelle -90dB bis 20 dB Verhältnis R=1:1 bis R=20:1 Post Gain -20 dB bis 20 dB Attack-Zeit 1 ms bis 250 ms Öffnungszeit 10 ms bis 2500 ms Bedienungsanleitung Andante 16 Seite 24...
- Seite 25 +3,3 VDC, +1,2 VDC Spannungsregler linear (kein Schaltgeräusch) Allgemein Höhe 88 mm Breite 484 mm Tiefe 260 mm + 60 mm Stecker Gewicht 7 kg Temperaturbereich Innen 0°C bis 40°C (32°F bis 102°F) Richtlinien AES48-2005 2002/95/EC Bedienungsanleitung Andante 16 Seite 25...
-
Seite 26: Hinweis
Gebrauch als kritische Bestandteile in Lebenserhaltungssystemen oder sonstigen Systemen ohne extra schriftliche Genehmigung der AVE mbH. Warenzeichen: AVE mbH und das AVE Logo sind Warenzeichen oder registrierte Warenzeichen der AVE mbH in Deutschland und anderen Ländern. Andere Firmen oder Produktnamen können Warenzeichen der betreffenden zugehörigen Firmen sein.
