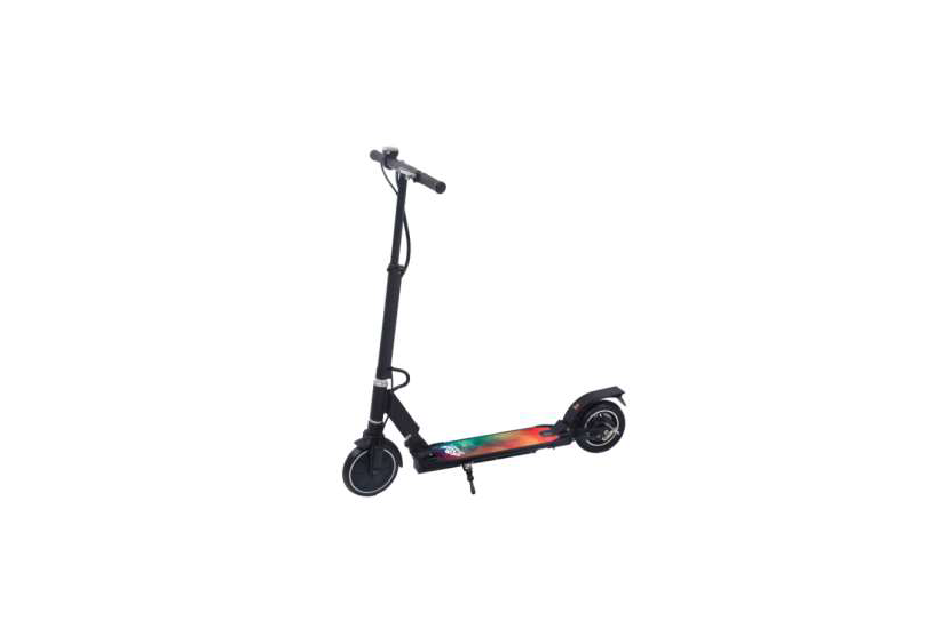

Flowboard Pop
Genuine operating instruction / Originalbetriebsanleitung / Manuel d'utilisation original /
Istruzioni d'uso originali
Instrucion for medels / Anleitung für Modelle / Description des modèles / Instrutioni per i modelli
Flowboard Pop
Version 1.1.0, 08.01.2018

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SoFlow Flowboard Pop

Inhaltszusammenfassung für SoFlow Flowboard Pop

  • Seite 1 Flowboard Pop Genuine operating instruction / Originalbetriebsanleitung / Manuel d’utilisation original / Istruzioni d'uso originali Instrucion for medels / Anleitung für Modelle / Description des modèles / Instrutioni per i modelli Flowboard Pop Version 1.1.0, 08.01.2018...
  • Seite 2 SoFlow AG Degersheimerstrasse 40 9230 Flawil Switzerland +41 (0)71 394 07 07 info@so-flow.com www.so-flow.com copyright by www.flowboard.ch...
  • Seite 3 User Manual ....................................3 Bedienungsanleitung ................................. 29 Mode d’emploi ..................................55 Manuale d’uso ................................... 83 copyright by www.flowboard.ch...

  • Seite 4: Inhaltsverzeichnis

    2.3 Attention! ..................................8 3. Getting started ..................................12 3.1 Diagram Flowboard Pop ..............................12 3.2 Folding and unfolding the Flowboard Pop ........................13 3.3 Battery and charger ................................. 20 4. Driving instructions ................................22 4.1 Before the start ................................22 4.2 Riding ....................................
  • Seite 5 5.1 Storage ..................................... 25 5.2 Cleaning ................................... 25 5.3 Maintenance ..................................25 5.4 Repairs ..................................... 25 5.5 Warranty information ..............................26 5.6 Disposal .................................... 27 5.7 Technical Data ................................. 28 copyright by www.flowboard.ch...

  • Seite 6: Introduction

    This manual will help you set up and use the Flowboard Pop. It is important that you adhere to all safety warnings and cautions that appear throughout this manual and that you use good judgment when driving.
  • Seite 7 Under consideration of the following accompanying guidelines: 2011/65/EU DIRECTIVE 2011/65/EU OF THE EUROPEAN PARLIAMENT AND OF THE COUNCIL of 8 June 2011 on the restriction of the use of certain hazardous substances in electrical and electronic equipment ROHS (recast) 2014/30/EU DIRECTIVE 2014/30/EU OF THE EUROPEAN PARLIAMENT AND OF THE COUNCIL of 26 February 2014 on the harmonisation of the laws of the Member States relating to electromagnetic compatibility (recast)

  • Seite 8: Safety

    DANGER! 2.1 WARNING Whenever you drive the Flowboard Pop you risk serious injury or death from collisions, falls or loss of control. To drive safely, YOU MUST READ AND FOLLOW ALL INSTRUCTIONS AND WARNINGS IN THIS MANUAL. This manual includes basic operational instructions for the Flowboard Pop. It cannot cover all situations where injury or death may occur.

  • Seite 9: Risk Of Injury

    2.2 RISK OF INJURY Whenever you drive the Flowboard Pop, you risk injury from loss of control, collisions and falls. It is your responsibility to learn how to safely drive the Flowboard Pop in order to reduce the risks of driving.
  • Seite 10 6. Make sure to wear flat shoes (no high heels) when using the Flowboard Pop. Ask a person to help you if you are not an experienced user. Wear bright and easily noticeable clothing to make sure that other traffic participants can see you.
  • Seite 11 12. The Flowboard Pop is designed for the use of one person only at a time. It must never be used by more than one person at a time. Do not carry heavy or spacious objects with you when driving.
  • Seite 12 20. It may be that your insurance does not cover the damage of your Flowboard Pop or injuries that come from an accident while using the device. Contact your insurance for more information on this subject before using the Flowboard Pop.

  • Seite 13: Getting Started

    3. Getting started 3.1 Diagram Flowboard Pop copyright by www.flowboard.ch...

  • Seite 14: Folding And Unfolding The Flowboard Pop

    3.2 Folding and unfolding the Flowboard Pop This is how you unfold the Flowboard Pop: STEP 1: Open the package and take the Flowboard Pop out. Make sure that the Flowboard Pop is in perfect condition as shown above. copyright by...
  • Seite 15 STEP 2: Picture 1 Picture 2 First, open the lower lock (picture 1) and put one foot on the pedal with one hand holding T-bar. Push the T-Bar forward and press the folding switch (picture 2). Close the lower lock once the T-Bar is in the right position. copyright by www.flowboard.ch...
  • Seite 16 STEP 3: Picture 3 Pull both handlebars to the outside (picture 3) to put both handle grips in line with the handle bar. You can shake a little during this process. copyright by www.flowboard.ch...
  • Seite 17 STEP 4: Picture 4 Release the upper lock, press the hoodle down inside the pole and pull the T-bar up to an appropriate position ( picture 4), then lock the upper lock. copyright by www.flowboard.ch...
  • Seite 18 This is how you fold the Flowboard Pop: STEP 1: Picture 5 Release the upper lock, press the hoodle down inside the T-bar and adjust the T-bar down to the lowest position. Then lock the upper lock (picture 5). copyright by...
  • Seite 19 STEP 2: Picture 6 Pull the left and right folding sleeves out to the left respectively right side, pull them out of T-bar (picture 6) and fold them down. copyright by www.flowboard.ch...
  • Seite 20 STEP 3: Picture 7 Picture 8 Press the pedal with your right foot and push the middle pole forward with your right hand, then press the folding switch to separate the folding axle from the slot (picture 8). copyright by www.flowboard.ch...

  • Seite 21: Battery And Charger

    BATTERY The battery should be charged after every use. If the Flowboard Pop is not used for a long time, please charge the battery at least once every month. If not charged for a long time, the battery will go into self protective status and can not be charged.
  • Seite 22 CHARGER 1. This charging port of the Flowboard Pop is external. Please insert the charger into the charging port before connecting it to the power supply (AC100-240V). 2. While the charging indicator is red, the battery is charging normally. When the indicator light turns green, the charging process has been completed.

  • Seite 23: Driving Instructions

    2. To ensure safety, put one foot on the pedal and the other foot on the ground, then kick it backwards to make the Flowboard Pop move forward. Now slowly press the throttle switch. 3. The Flowboard Pop will move forward. Lift the foot from the ground and put it on the pedal, then use the throttle to speed up the scooter.

  • Seite 24: Adjustment Of The Suspension Strength

    4.4 Adjustment of the suspension strength Picture 10 The strength of the rear suspension can be adjusted. The suspension is under the rear side of the pedal (picture 10) . There’s a nut on the front part of the suspension which can be adjusted. Use a spanner to loosen the nut a little to make the suspension go soft.
  • Seite 25 4.5 Normal faults and clearing methods Symptoms Possible Reasons Solutions The Flowboard Pop The brake is not fully reset, does not move after Reset the brake in position. which will cut off the power. start. Riding speed is low. Battery is low.

  • Seite 26: Maintenance, Repairs And Warranty

    5.2 Cleaning In order to avoid rust on the device, you should clean and dry the Flowboard Pop after every use. Use a slightly moist sponge for the cleaning and dry the device afterwards with a towel. The cleaning of screws and the ball bearings can especially increase the longevity of the device.

  • Seite 27: Warranty Information

    5.5 Warranty information Please keep the proof of purchase (i.e., receipt) to claim your right to limited warranty. Limited Warranty:  2 years for vehicle, except battery or other consumables.  6 months for battery. The warranty will be invalid under the following conditions: ...

  • Seite 28: Disposal

    5.6 Disposal You already making an important contribution to protecting the environment by using the environment-friendly Flowboard Pop. Therefore, please ensure to avoid unnecessary pollution when disposing your product. Dispose the electrical components (i.e. battery, battery charger) not in domestic waste, but return it to electronic waste. Also make sure, you sort all parts cleanly after their material and then dispose them according to your local disposal guidelines.

  • Seite 29: Technical Data

    5.7 Technical Data Type XZ-E010 Dimensions 1055*530*1100MM SPECIFICATIONS Wheelbase 860MM Scooter weight 11.3kg Maximum loading 120 kg Maximum speed 20km/h PERFORMANCE Climbing ability ≤ 15° Battery type Lithium battery Standard voltage BATTERY PARAMETER Battery capacity Endurance 20km Type DC brush-less motor Rated output power 250W MOTOR PARAMETER...
  • Seite 30 2.1 Warnung ..................................33 2.2 Verletzungsgefahr ................................34 2.3 Weiter zu beachten ................................. 34 3. Gebrauchsanleitung ................................38 3.1 Diagramm Flowboard Pop ............................... 38 3.2 Auf- und Zuammenklappen ............................. 39 3.3 Batterie und Ladegerät ..............................46 4. Fahranleitung ..................................48 4.1 Bedienung ..................................
  • Seite 31 5. Instandhaltung, Reparaturen und Garantie .......................... 51 5.1 Lagerung ..................................51 5.2 Reinigung ..................................51 5.3 Instandhaltung ................................. 51 5.4 Reparaturen ..................................51 5.5 Warranty information ..............................52 5.6 Entsorgung ..................................53 5.7 Technische Daten ................................54 copyright by www.flowboard.ch...

  • Seite 32: Bedienungsinstruktionen

    Herzliche Gratulation zum Erwerb Ihres neuen Flowboard Pop! Diese Form der Fortbewegung wurde für Sie kreiert, um persönliche und intuitive Mobilität neu zu erfahren. Das Fahren mit dem Flowboard Pop ist einfach und macht mächtig Spass. Das Flowboard Classic ist portabel und ermöglicht dadurch eine individuelle und unkomplizierte Fortbewegung. Erleben Sie Klasse kombiniert mit hochwertigsten Materialien für Ihr Fahrvergnügen, während Sie mühelos Ihrem Ziel entgegengleiten.
  • Seite 33 Unter Berücksichtigung folgender begleitender Richtlinien: 2011/65/EU RICHTLINIE 2011/65/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten ROHS (Neufassung) 2014/30/EU RICHTLINIE 2014/30/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit (Neufassung) 2014/35/EU...

  • Seite 34: Sicherheitshinweise

    GEFAHR! 2.1 Warnung Die Benutzung des Flowboard Pop kann im Falle eines Unfalls (z.B. aufgrund von Kontrollverlust oder einer Kollision) zu Verletzungen oder zum Tod führen. UM IHRE SICHERHEIT ZU GEWÄHRLEISTEN, MÜSSEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG LESEN UND DIE DARIN ENTHALTENEN INSTRUKTIONEN BEFOLGEN.

  • Seite 35: Verletzungsgefahr

    Flowboard Pop, wenn Sie sich übermüdet fühlen oder das Gefühl haben, nicht bei voller Gesundheit zu sein. Wenn Sie sämtliche Hinweise sorgfältig befolgen, werden Sie in Kürze in der Lage sein, das Flowboard Pop zu benutzen. 1. Benutzerinnen und Benutzer des Flowboard Pop müssen sich zwingend an sämtliche Verkehrsregeln halten.
  • Seite 36 Pfützen gefahren werden, da dies den Motor sowie die Elektronik beschädigen kann. 6. Achten Sie bei der Benutzung des Flowboard Pop darauf, dass Sie flache Schuhe tragen. Des Weiteren ist eine Person als Hilfestellung beim Erlernen des Umgangs mit dem Flowboard Pop zu empfehlen. Bewahren Sie beim copyright by www.flowboard.ch...
  • Seite 37 Kind die nötige Motorik bzw. Kraft und das nötige Urteilsvermögen besitzt, um das Flowboard Pop zu benutzen. 10. Heben Sie das Flowboard Pop nicht vom Boden während es eingeschaltet ist. Schalten Sie es nie ein, wenn es nicht am Boden ist, die drehenden Räder könnten Sie verletzen oder Dinge in der Umgebungn eschädigen. Schalten Sie das Flowboard Pop während des Fahrens nie aus.
  • Seite 38 18. Verwenden Sie das Flowboard Pop niemals unter Einfluss von Alkohol, Drogen, Medikamenten oder anderen Substanzen, die Ihr Urteilsvermögen und Ihre Reaktionsfähigkeit einschränken können. 19. Bitte notieren Sie die Seriennummer Ihres Flowboard Pop und bewahren Sie sie gut auf. Sie kann im Falle eines Diebstahls, einer Reparatur etc. nützlich sein.

  • Seite 39: Gebrauchsanleitung

    3. Gebrauchsanleitung 3.1 Diagramm Flowboard Pop Batterieanzeige, Schalter und Gashebel Handgriff Handbremse T-Stange Oberes Schloss Stangensicherung Mittelstange Lenkstangenloch Schutzblech Schutzklappe Klemme Controller Pedal Vordergabel Vordere Aufhängung Bremstrommel Hinterradschwinge Batteriehalter Hintere Aufhängung Unteres Schloss Schutzblech Motor copyright by www.flowboard.ch...

  • Seite 40: Auf- Und Zuammenklappen

    3.2 Auf- und Zuammenklappen So klappen Sie Ihr Flowboard Pop auf: Schritt 1: Öffnen Sie die Packung uns nehmen Sie das Flowboard Pop heraus. Stellen Sie sicher, dass das Flowboard Pop in einwandfreiem Zustand ist. copyright by www.flowboard.ch...
  • Seite 41 Schritt 2: Bild 1 Bild 2 Öffnen Sie als Erstes das untere Schloss (Bild 1) und stellen Sie einen Fuss aufs Pedal während eine Hand die T-Stange hält. Drücken Sie die T-Stange nach vorne und drücken Sie den Faltschalter (Bild 2). Schliessen Sie das untere Schloss wenn die T-Stange in der richtigen Position ist.
  • Seite 42 Schritt 3: Bild 3 Ziehen Sie beide Seiten der Lenkstange nach aussen (Bild 3), so dass Sie in einer Linie mit der Lenkstange sind. Dabei können Sie auch etwas rütteln. copyright by www.flowboard.ch...
  • Seite 43 Schritt 4: Bild 4 Lösen Sie das obere Schloss, drüken sie die Lenkstange nach unten in die Stange und bringen Sie die T-Stange in die richtige Position (Bild 4). Schliessen Sie nun das obere Schloss wieder. copyright by www.flowboard.ch...
  • Seite 44 So klappen Sie das Flowboard Pop zusammen: Schritt 1: Bild 5 Lösen Sie das obere Schloss, drücken sie dieLenkstange in die T-Stange und bringen Sie diese in die tiefste Position. Schliessen Sie nun das obere Schloss wieder (Bild 5). copyright by...
  • Seite 45 Schritt 2: Bild 6 Ziehen Sie die beiden Griffe nach aussen aus der T-Stange (Bild 6) und falten Sie sie nach unten. copyright by www.flowboard.ch...
  • Seite 46 Schritt 3: Bild 7 Bild 8 Drücken Sie das Pedal mit Ihrem rechten Fuss und drücken Sie die Mittelstange mit Ihrer rechten Hand nach vorne. Drücken Sie dann den Faltschalter um die Faltachse von der Aussparung zu trennen. copyright by www.flowboard.ch...

  • Seite 47: Batterie Und Ladegerät

    Ladegerät. Laden Sie ausserdem keine andere Batterien mit dem Ladegerät. Batterie Die Batterie sollte nach jedem Gebrauch geladen werden. Falls das Flowboard Pop über längere Zeit nicht genutzt werden sollte, so laden Sie die Batterie bitte mindestens einmal im Monat auf. Falls die Batterie über einen grösseren Zeitraum nicht geladen wird wechselt sie in einen Selbstschutzstatus und kann nicht mehr geladen werden.
  • Seite 48 Ladegerät 1. Die Ladestelle des Flowboard Pop ist extern. Verbinden Sie das Ladegerät mit der Ladestelle bevor Sie es mit einer Stromquelle verbinden (AC100-240V). 2. Leuchtet die Ladeanzeige rot heisst das die Batterie wird normal geladen. Wechselt die Anzeige auf grün ist der Ladevorgang abgeschlossen.

  • Seite 49: Fahranleitung

    Flowboard Pop nach vorne bewegt. Betätigen Sie nun vorsichtig den Gashebel. 7. Das Flowboard Pop bewegt sich nun vorwärts. Heben Sie den zweiten Fuss vom Boden und stellen Sie ihn ebenfalls aufs Pedal. Beschleunigen Sie das Flowboard Pop mit Hilfe des Gashebels.

  • Seite 50: Anpassung Der Aufhängung

    4.4 Anpassung der Aufhängung Bild 10 Die Stärke der hinteren Aufhängung kann angepasst werden. Sie befindet sich unter der Hinterseite des Pedals (Bild 10). An der Vorderseite der Aufhängung finden Sie eine Mutter die Sie verstellen können. Benutzen Sie einen Schraubenschlüssel, um die Mutter zu verstellen.

  • Seite 51: Mögliche Defekte Und Lösungen

    4.5 Mögliche Defekte und Lösungen Merkmal Mögliche Ursachen Lösungen Das Flowboard Pop Die Bremse ist nicht ganz bewegt sich nach zurückgesetzt, was die Die Bremse lösen. dem Start nicht. Stromzufuhr abstellt. Fahrgeschwindigkeit Wenig Batterie. Flowboard Pop aufladen. is tief. Das Flowboard Pop Wenig Batterie.

  • Seite 52: Instandhaltung, Reparaturen Und Garantie

    5. Instandhaltung, Reparaturen und Garantie 5.1 Lagerung Lagern Sie das Flowboard Pop stets an einem trockenen Ort. Falls Sie das Flowboard Pop nur selten benutzen, empfehlen wir, den Akku einmal monatlich komplett aufzuladen, um die Langlebigkeit des Akkus beizubehalten und einer Schädigung vorzubeugen.

  • Seite 53: Warranty Information

    5.5 Warranty information Bewahren Sie die Quittung Ihres Flowboard Pop unbedingt auf, um allfällige Garantieansprüche geltend zu machen. Nach dem Kauf eines neuen Flowboard Pop haben Sie folgenden Garantieanspruch:  2 Jahre Garantie auf das Gerät (ohne Batterie oder andere Verbrauchsmaterialien).

  • Seite 54: Entsorgung

    5.6 Entsorgung Sie leisten bereits einen grossen Beitrag zum Umweltschutz, indem Sie das umweltfreundliche Flowboard Pop benutzen. Achten Sie deshalb auch bei der Entsorgung darauf, dass Sie unnötige Umweltverschmutzung vermeiden. Entsorgen Sie die elektronischen Komponenten (z.B. Akku, Akkuladegerät) nicht mit dem Hausmüll, sondern geben Sie es beim Elektroschrott zurück.

  • Seite 55: Technische Daten

    5.7 Technische Daten XZ-E010 Dimensionen 1055*530*1100MM ANGABEN Achsenabstand 860MM Gewicht 11.3kg Maximale Traglast 120 kg Maximalgeschwindigkeit 20km/h LEISTUNG Steigung ≤ 15° Batterientyp Lithiumbatterie Spannung BATTERIE Kapazität Reichweite 20km DC bürstenloser Motor Motorenleistung 250W MOTOR Max. Drehgeschwindigkeit 780rpm Spannung Max. Abtriebsdrehmoment 11N.m Eingangsspannung AC100-240V...
