Inhaltszusammenfassung für Lowrance Mark-4

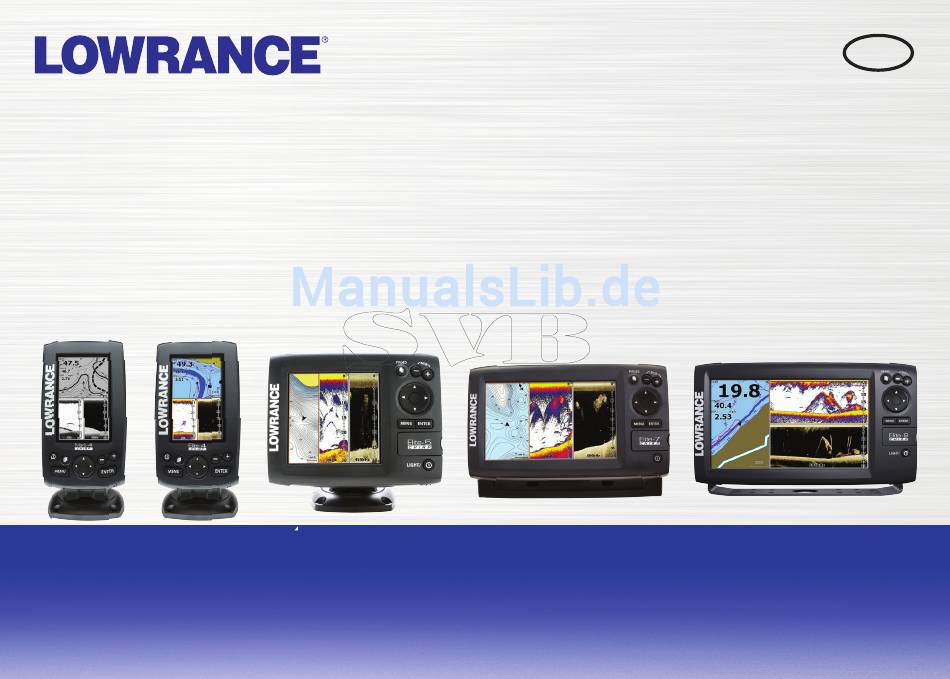

- Seite 1 Mark-4, Elite-4, Elite-5, Elite-7 & Elite-9 Betriebsanleitung...
-
Seite 2: Konformitätserklärung
Anforderungen für Geräte der Stufe 2 gemäß dem Funkkommunikationsstandard (elektromagnetische Kompatibilität) von 2008 Weitere Informationen finden Sie auf unserer Website: www.lowrance.com. HINWEIS: Diese Anleitung betrifft Mark-4, Elite-4, Elite-5, Elite-7 und Elite-9 Geräte. Hieraus ergeben sich evtl. abweichende Geräteansichen von Ihrem jeweiligen Gerät. - Seite 3 Warnung Der Benutzer wird explizit darauf hingewiesen, dass durch jegliche Änderungen oder Modifikationen, die nicht ausdrück- lich durch die für die Konformität verantwortliche Partei genehmigt wurden, die Berechtigung des Benutzers zur Nutzung erlöschen kann. Dieses Gerät wurde geprüft, und die Einhaltung der Grenzwerte für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen für dieses Gerät wurde bestätigt.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Standby-Modus ........11 Inhaltsverzeichnis ......2 Seiten ..........12 Gerätesteuerungen........4 Steuerungsseite........12 Einlegen von microSD-Karten ....5 Sonarseite ..........12 Grundlagen zur Bedienung .... 6 DownScan-Seite ........13 Setup-Assistent ........6 Kartenseite ..........13 Seiten ............6 Geteilte Seitenansichten......14 Seiten auswählen ........ - Seite 5 Farblinie ..........19 Wegpunkte, Routen, Trails ....33 Bereich ..........20 Bildschirm "Routen" ....... 34 Frequenz ..........20 Bildschirm "Trails" ........38 Ping-Geschwindigkeit ......21 Orientierung ........... 40 Fisch-ID (Kennung) ......23 Karteneinstellungen ....... 41 DownScan-Optionen ......23 AIS........... 44 Sonareinstellungen .......
-
Seite 6: Gerätesteuerungen
Gerätesteuerungen Erste Schritte EINSCHALTTASTE: Steuert die Be- Ein-/Aus- Halten Sie zum Ein-/Ausschalten leuchtungshelligkeit und schaltet das schalten des Geräts die EINSCHALTTASTE Gerät ein bzw. aus. des Gerätes drei Sekunden lang gedrückt. Drücken Sie die Tasten VER- PFEILTASTEN: Steuert den Cursor und GRÖSSERN und VERKLEINERN wählt Menüoptionen aus. -
Seite 7: Einlegen Von Microsd-Karten
Einlegen von microSD-Karten Schieben Sie die microSD-Karte vorsichtig in den Steckplatz ein, bis sie einrastet. Zum Entnehmen drücken Sie vorsichtig gegen die Karte, bis sie heraus springt. Elite-5, Elite-7 und Elite-9 Mark-4 und Elite-4 Einleitung | Elite serie... -
Seite 8: Grundlagen Zur Bedienung
Grundlagen zur Bedienung Setup-Assistent Der Setup-Assistent wird beim ersten Einschalten des Geräts angezeigt. Um Ihre eigenen Einstellun- Seiten auswählen gen auszuwählen, dürfen Sie den Setup-Assisten- ten nicht ausführen. Um den Setup-Assistenten Wählen Sie eine Seite aus, indem Sie die Pfeiltas- neu zu starten, stellen Sie die Werkseinstellungen te in die Richtung der gewünschten Seite und an- wieder her. -
Seite 9: Aufrufen Des Menüs "Einstellungen
Geteilte Seitenansichten Seite mit zwei DownScan-Seite Seite mit drei Menü Fensterbereichen Fensterbereichen "DownScan" Drücken Sie die Taste SEITEN zweimal, um zwischen aktiven Fensterbereichen zu wechseln. Wenn Sie die Taste MENU drücken, wird immer das Seitenmenü der jeweils aktiven Seite angezeigt. Die aktive Seite wird durch einen orangen Rahmen hervorgehoben. -
Seite 10: Aufrufen Von Menüoptionen
Aufrufen von Menüoptionen Aktivierbare/deaktivierbare Funktionen Wählen Sie ein aktivierbares/ Mit den Pfeiltasten und der ENTER-Taste können deaktivierbares Element aus, und Sie Menüelemente auswählen und Untermenüs öff- drücken Sie die Taste ENTER, um nen. Wählen Sie über die Pfeiltasten das gewünschte das Element zu aktivieren/deaktivieren. -
Seite 11: Eingeben Von Text
Eingeben von Text Fischfang-Modi Für einige Funktionen, z. B. das Benennen von (Nur Standard-Sonar) Wegpunkten, Routen oder Trails, müssen Sie Text Fischfang-Modi verbessern die Leistung Ihres Ge- eingeben. räts durch Bereitstellen voreingestellter Sonarein- stellungen, die jeweils für bestimmte Fischfangbe- So geben Sie Text ein: dingungen optimiert wurden. -
Seite 12: Cursor
Cursor Optionen für den Fischfang-Modus Allgemeiner bis max. 305 m Mit den Pfeiltasten können Sie den Cursor auf dem Küstengewässer Gebrauch (1000 ft) Display bewegen, um einen Bildlauf auf der Karte bis max. 18 m Seichte, bewachsene durchzuführen, Kartenoptionen auszuwählen oder Flachwasser (60 ft) Untergründe... -
Seite 13: Fortgeschrittener Modus
Fortgeschrittener Modus Drücken Sie die Taste PWR/LIGHT, um auf das Beleuchtungsdialogfeld zuzugreifen. Aktiviert die erweiterten Funktionen und Einstel- lungen. Folgende Funktionen sind aktiviert, wenn Wählen Sie Standby, und drücken Sie ENTER. der fortgeschrittene Modus eingeschaltet ist: Drücken Sie eine beliebige Taste, um zurück in den •... -
Seite 14: Seiten
Seiten Oberflächen-Störechos Richtung zum Cursor Fischbögen Kompass Aktueller Kurs Untergrund Bereichsskala Navigations- Ihre Position informationen Steuerungsseite Sonarseite Zeigt auf dem Bildschirm des Geräts den Verlauf Auf der Steuerungsseite befindet sich ein Kompass, der Wassersäule von rechts nach links an. der ihre aktuelle Route angibt, außerdem werden die Richtung zu Ihrem Zielort und ein digitales Datennavigationsfenster angezeigt. -
Seite 15: Downscan-Seite
Aktuelle Position Tiefenkonturen Oberflächenstörung Fisch Struktur Zoom- Aktuelle Position; Bereichsskala Wegpunkt Bereich DownScan-Seite Distanz zum Cursor Kartenseite Die DownScan-Seite zeigt den Verlauf der Wassersäule von rechts nach links an. Sie Besteht aus einer Karte, die sich in Echtzeit können das DownScan-Sonar auf der Standard- Ihrer Bewegung entsprechend... -
Seite 16: Geteilte Seitenansichten
Geteilte Seitenansichten Dieses Gerät verfügt über vier vordefinierte geteil- te Seitenansichten. Anpassen von geteilten Seitenansichten Sie können die Größe der Fensterbereiche in einer geteilten Seitenansicht anpassen festlegen, Seiten auf dem Bildschirm angeordnet werden: vertikal Karte/Sonar Karte/DownScan (nebeneinander) oder horizontal (übereinander). Um Einstellungen an Kombi-Seiten vorzunehmen, wählen Sie eine Kombi-Seite vom Seiten-Karussell und drücken Sie “MENÜ”. -
Seite 17: Overlay-Daten
Overlay-Daten Hier können Sie die Daten auswählen, die auf den Sonar-, Struktur- und Kartenseiten angezeigt wer- den sollen. So fügen Sie Overlay-Daten hinzu: 1. Drücken Sie auf der Seite "Sonar", "Karte" oder "DownScan" die Taste MENU. 2. Wählen Sie Overlay-Daten, und drücken Sie ENTER. - Seite 18 Anpassen der Overlay-Daten Sie können eine Datenquelle auswählen, Daten hinzufügen/entfernen sowie die Größe und Position der Overlay-Daten auf dem Bildschirm anpassen. So wählen Sie eine Datenquelle aus: Wählen Sie die gewünschten Overlay-Daten im Dialog 1. Wählen Sie Datenquellen, und drücken "Konfiguriere den Ort und Sie ENTER.
-
Seite 19: Sonarbetrieb
Zieltrennung und einer größeren Tiefendurchdrin- gung. Dieses Gerät unterstützt High CHIRP, Medium CHIRP und Low CHIRP, abhängig von der Schwing- ertype.Sie können CHIRP mit konventionellen So- nar-Schwingern von Lowrance nutzen. • 50/200 kHz (Low/High CHIRP) • 83/200 kHz (Medium/High CHIRP) Die in diesem Abschnitt beschriebenen Funktionen Um CHIRP zu benutzen, wählen Sie bitte eine... -
Seite 20: Trackback
Blaue Leiste für Sonarhistorie Trackback Sie können die Sonarhistorie der letzten Zeit anzei- gen, indem Sie den Cursor nach links bewegen, bis sich der Bildschirm rückwärts zu bewegen beginnt. Schieben Sie die Bildlaufleiste für die Sonarhistorie (Verfügbare ganz nach rechts, um die normale Sonaranzeige Optionen bei Zum Speichern fortzusetzen, oder drücken Sie MENU, und wählen... -
Seite 21: Automatische Empfindlichkeit
Neuer Wegpunkt Empfindlichkeit Setzt einen Wegpunkt an Ihrer aktuellen Position Legt fest, wie detailliert die Anzeige ist. Zu viele De- oder an der Cursorposition. Über das Menü "Neuer tails führen zu Störungsechos auf dem Bildschirm. Wegpunkt" können Sie einen Namen für den Wegpunkt Wenn die Empfindlichkeit zu niedrig ist, werden eingeben, ein Symbol auswählen und die gewünschte die gewünschten Echos eventuell nicht angezeigt. -
Seite 22: Bereich
HINWEIS: Sie können auch bei aktivierter "Au- tomatischer Empfindlichkeit" kleinere Änderun- gen an der Empfindlichkeit (+/–40 %) vorneh- men. Für größere Änderungen muss die Funktion jedoch deaktiviert werden. Menü "Benutzer..." Bereich Wählt den tiefsten Bereich aus, der auf dem Display angezeigt wird. Bereichs- HINWEIS: Wenn Sie einen benutzerdefi- einstellungen zeigen den Bereich der nierten Bereich verwenden, empfangen Sie... -
Seite 23: Ping-Geschwindigkeit
Sonar Frequencies Wählt eine Voreinstellung Persönliche Ein- für entweder hohe oder tiefe Beste Tiefendurchdringung stellung high 50 kHz Frequenz-Bereiche, um eine mit niedriger Auflösung eventuelle Störung durch an- Der größere Kegelwinkel bi- Persönliche Ein- dere CHIRP Geber zu reduzie- 83 kHz etet mehr Bodenabdeckung stellung medium ren bzw. -
Seite 24: Oberflächen-Klarheit
Sonar-Optionen Oberflächen-Klarheit Mit der Einstellung "Oberflä- chen-Klarheit" werden Ober- flächen-Störechos reduziert, indem die Empfindlichkeit des Empfängers nahe der Oberflä- Oberflächen- che verringert wird. Störechos Split Zoom und Split-Blinker Wechselt von der Vollbildanzeige des Sonarbild- schirms zu einer geteilten Sonar-Anzeige. Störunterdrückung Nutzt die erweiterte Signalverarbeitung, um die Split Zoom Split-Blinker... -
Seite 25: Amplituden-Bereich
Amplituden-Bereich Amplituden- Zeigt die Amplitude des zuletzt anzeige empfangenen Echos an. Fisch-ID (Kennung) Menü "DownScan- Optionen" Zeigt Fisch-Echos als Fischsymbole anstelle von Fischbögen an. Fisch-IDs bieten nicht die genau- HINWEIS: Das Menü "DownScan-Opti- este Methode zum Auffinden von onen" ist nur verfügbar, wenn die Down- Fischen, da Strukturen und schwe- Scan-Einblendung aktiviert ist. -
Seite 26: Sonareinstellungen
Sonareinstellungen Sonaraufzeichnung Sie können Sonardaten aufzeichnen und die Datei auf einer in den Kartenleser des Geräts eingelegten microSD-Speicherkarte speichern. Steuert die Qualität der Sonaraufzeichnun- gen. Aufzeichnungen mit höherer Qualität erfordern mehr Speicherplatz. Einstellungen für Standard-/DownScan-Sonar Anzeigen zuvor gespeicherter Sie können die Einstellungen sowohl für den Stan- Sonaraufzeichnungen dard- als auch den DownScan-Sonar über das Menü... -
Seite 27: Manueller Modus
Wenn Sie den manuellen Modus des Gerätes Schränkt die Suchfunktionen des verwenden, empfangen Sie möglicherweise keine Geräts für die digitale Tiefenmessungen, oder Sie empfangen falsche DownScan- Tiefe ein. Tiefeninformationen. Overlay ein-/aus- schalten Fischfang-Modus Menü "Einstellungen" > "Sonar" Verbessern die Leistung Ihres Geräts durch Bereitstellen vor- eingestellter Sonareinstellun-... -
Seite 28: Installation
Installation Versatz anpassen, messen Sie die Entfernung vom Schwinger zum untersten Punkt des Kiels. Wenn der Kiel beispielsweise 3,5 Fuß unterhalb des Schwingers liegt, geben Sie den Wert –3,5 ft ein. Kalibrierung der Geschwindigkeit im Wasser Kalibriert den Schaufelrad-Geschwindigkeitssensor anhand von Geschwindigkeitsdaten der GPS-Quelle. Installationsmenü... -
Seite 29: Downscan-Betrieb
DownScan-Betrieb Schieben Sie die Bildlaufleiste für die Sonarhistorie ganz nach rechts, um die normale Sonaranzeige fortzusetzen, oder drücken Sie MENU, und wählen Sie Beende den Cursor-Modus. Diese Gerät unterstützt zwei unterschiedliche Sonararten: Standard-Sonar und DownScan-Sonar. DownScan-Menü Die in diesem Abschnitt beschriebenen Funktionen beziehen sich DownScan-Sonar. - Seite 30 Neuer Wegpunkt Kontrast Setzt einen Wegpunkt an Ihrer aktuellen Position Stellt das Helligkeitsverhältnis zwischen den hellen oder an der Cursorposition. Über das Menü und dunklen Bereichen auf dem Bildschirm ein, da- "Neuer Wegpunkt" können Sie einen Namen für mit schwimmende Objekte vom Hintergrund ein- den Wegpunkt eingeben, ein Symbol auswählen facher unterschieden werden können.
-
Seite 31: Benutzerdefinierter Bereich - Ober- Und Untergrenzen
Frequenz Benutzerdefinierter Bereich – Ober- und Untergrenzen Steuert die vom Gerät verwendete Schwingerfrequenz. 800 kHz bietet Dient zum Auswählen der Ober- und Untergrenze die beste Auflösung, 455 kHz bietet eine größere eines Bereichs der Wassersäule. Dadurch können Tiefenabdeckung. Sie einen Bereich der Wassersäule anzeigen, der die Wasseroberfläche nicht umfasst. - Seite 32 Störunterdrückung Split Zoom Nutzt die erweiterte Signalverarbeitung, um die Ändert die Anzeige zur Split-Zoom-Ansicht. Auswirkungen von Störungen (Schiffspumpen, Wasserbedingungen, Zündsysteme des Motors Farbe usw.) auf die Anzeige zu überwachen und uner- Ermöglicht Einstellung wünschte Signale herauszufiltern. einer Farbpalette, die für die jeweiligen Fischbedingungen Oberflächen-Klarheit optimal geeignet ist.
-
Seite 33: Einstellungen
Stoppen des Sonars Overlay-Daten Stoppt die Sonarübertragung und hält die Ermöglicht es Ihnen, Daten Sonaranzeige an, sodass Sie schwimmende Ziele auszuwählen, die oben auf und Strukturen genauer betrachten können. der DSI-Seite angezeigt wer- den. HINWEIS: Die Sonarhistorie (Track- Die Einrichtung der Overlay- back) wird nicht aufgezeichnet, solange Overlay-Daten Daten wird im Abschnitt "Sei-... -
Seite 34: Kartenbetrieb
Kartenbetrieb Menü "Karte" Kartenmenü Neuer Wegpunkt Drücken Sie auf einer beliebigen Kartenseite die Taste MENU, um das Kartenmenü aufzurufen. Erstellt einen Wegpunkt an Ihrer aktuellen Position oder an der Cursorposition. Wenn der Cursor auf dem Bildschirm angezeigt wird, werden Wegpunk- te an der Cursorposition gespeichert, anderenfalls werden Wegpunkte an der aktuellen Position ge- speichert. -
Seite 35: Wegpunkte, Routen, Trails
Wegpunkte, Routen, Trails Ermöglicht das Erstellen, Bearbeiten, Navigieren und Löschen von Wegpunkten, Routen und Trails. Drücken Sie die rechte/linke Pfeiltaste, um zwi- schen den Registerkarten für Wegpunkte, Routen und Trails zu wechseln. Menü "Wegpunkte" Bildschirm Menü "Wegpunkte" "Wegpunkte" Bearbeiten Ermöglicht das Bearbeiten von Name, Symbol sowie L ä... -
Seite 36: Sortieren
Sortieren Bestimmt die Sortierung der Weg- Erstellt einen neuen Weg- punktliste nach dem Namen oder der punkt an der Cursor- oder Entfernung. Schiffsposition. Über das Menü "Neuer Wegpunkt" können Sie einen Namen für Bildschirm "Routen" den Wegpunkt eingeben, ein Symbol auswählen und die gewünschte geografische Länge/Breite erfassen. -
Seite 37: So Erstellen Sie Eine Route Aus Der Wegpunktliste
Feld "Name" für Routen-Teilstrecken Fügt den Wegpunkt zwischen vor- handenen Routenwegpunkten ein. Fügt einen Weg- punkt am Ende der Route ein. 4. Drücken Sie MENU, wählen Sie Am Ende Routen-Wegpunkt- hinzufügen, und drücken Sie ENTER. Menü 5. Markieren Sie in der Liste die Option Startet die Naviga- tion zum ausge- Wegpunkt, und drücken Sie ENTER. - Seite 38 Erstellen einer Route mithilfe von Wegpunk- 2. Wählen Sie Start, und drücken Sie ten auf der Karte: ENTER. 3. Wählen Sie Vorwärts oder Rückwärts, 1. Wiederholen Sie die Schritte 1-4 aus und drücken Sie ENTER. der Anleitung für die Erstellung einer Route aus der Wegpunktliste.
- Seite 39 So brechen Sie die Navigation ab: Wählen Sie zum Öffnen des Menüs "Bearbeite" oder "Neue Route" im Menü "Routen" die Option 1. Drücken Sie im Bildschirm "Karte" die Bearbeite bzw. Neu aus, und drücken Sie ENTER. Taste Menu. Um Änderungen im Menü "Bearbeite" oder 2.
-
Seite 40: Bildschirm "Trails
Bildschirm "Trails" Ermöglicht das Erstellen, Bearbeiten, Navigieren und Löschen von Trails. Verwenden Sie die Pfeiltas- ten, um die Registerkarte "Trails" zu aktivieren und den Bildschirm "Trails" zu öffnen. Menü "Trails" Menü Trail-Bildschirm "Trails" Erstellen von Trails Beim Erstellen von Trails können Sie den Namen So erstellen Sie einen Trail: und die Farbe des Trails im Menü... -
Seite 41: Displayed And Record ("Angezeigt" Und "Aufzeichnung")
Menüs "Bearbeite den Trail" und "Neuer Trail" Trail-Navigation Mit diesen Menüs können Sie Trails bearbeiten/erstel- Bevor Sie eine Trail-Navigation durchführen kön- len sowie den Namen, die Farbe und die Anzeigeform nen, muss der Trail als Route gespeichert werden. des Trails auswählen und festlegen, welcher Trail auf- So speichern Sie einen Trail als Route: gezeichnet wird. -
Seite 42: Orientierung
Overlay-Daten Mit dem Befehl "Aufzeichnung" können Sie einen Trail aufzeichnen oder die Aufzeichnung eines Ermöglicht es Ihnen, Daten auszuwählen (z. B. Kurs Trails fortsetzen. über Grund), die oben auf der Kartenseite ange- zeigt werden. "Entferne" und "Lösche alle" Mit "Entferne" löschen Sie einzelne Trails. -
Seite 43: Karteneinstellungen
Länge und Menü "Einstellungen" > Breite Ihres Standortes machen "Karte" können. Kartendaten Wählt aus, welche Kartendaten für die Kartenan- zeige verwendet werden (regionale Karten von Lowrance oder Navionics). Unter Navionics.com finden Sie eine vollständige Auswahl verfügbarer Karten. Kartenbetrieb | Elite-serie... -
Seite 44: Navigationseinstellungen
Navigationseinstellungen Anzeigen "Wegpunkte", "Routen" und "Trails" (nur "Fortgeschrittener Modus") Über Kartenmenü können Anzeigeeigenschaften für Wegpunkte, Routen Hier werden Einstellungen zu "Ankunfts-Radius" und Trails aktivieren/deaktivieren. Indem Sie und "Distanz der Kursabweichung" festgelegt. Anzeigeeigenschaften deaktivieren, erhalten Außerdem wird hier WAAS/MSAS/EGNOS aktiviert/ Sie eine übersichtlichere Karte, wenn auf dem deaktiviert. -
Seite 45: Magnetische Abweichung
Ankunfts-Radius Magnetische Abweichung Legt den Schwellenwert des Ankunfts-Radius für Legt fest, ob die magnetische Abweichung mit den Ankunftsalarm fest. Der Ankunftsalarm wird automatischen oder manuellen Einstellungen be- ausgegeben, wenn sich das Schiff in einer zuvor rechnet wird. Die magnetische Abweichung ist ausgewählten Distanz (Ankunfts-Radius) zum Ziel- der Winkel zwischen magnetischer und wahrer wegpunkt befindet. -
Seite 46: Ais
HINWEIS: Ihr Gerät muss sich im „Fortgeschrittenen Modus“ befinden, um auf die NMEA 0183 Einstellungen Das Marine-AIS (Automatic Identification System) zuzugreifen. ist ein System zur Meldung von Positionen und Schiffsinformationen. Schiffe mit AIS empfangen AIS-Einrichtung automatisch Informationen zu Position, Geschwin- digkeit, Kurs und Schiff-ID von anderen Schiffen Vor der Verwendung von AIS muss auf Ihrem Gerät mit AIS. -
Seite 47: Zielsymbole
Zielsymbole HINWEIS: Wenn Sie Richtungsdaten Das Gerät verwendet die nachfolgend aufgeführ- von einem AIS-Schiff empfangen, zeigt die Orientierung des Schiffssymbols die ten AIS-Zielsymbole: Richtung an. Wenn keine Richtungsdaten Symbol Description empfangen werden, zeigt das Schiffssymbol den Kurs über Grund (COG) an. Stationäres AIS-Ziel AIS-Ziel in Bewegung mit COG-Kur- sausdehnungslinie... -
Seite 48: Anzeigen Von Ais-Zielinformationen
Anzeigen von AIS-Zielinformationen Wenn Sie mit dem Cursor auf das AIS-Symbol zeigen, wird die MMSI-Nummer oder der Schiffsname (sofern verfügbar) angezeigt. Sie können detaillierte Informationen zu einem Ziel anzeigen, indem Sie das Ziel auswählen und auf ENTER drücken. Der Dialog „AIS-Schiffsde- tails“... -
Seite 49: Einstellungen
Einstellungen System Legt Geräteeinstellungen fest, wie Sprache, Stummschalten der Lautstärke und öffnet den Menü "Einstellungen" fortgeschrittenen Modus. Ruft die Installations- und Konfigurationseinstel- lungen für Ihr Gerät auf. Sehen Sie auch «Fort- geschrittener Modus» auf Seite 11. Menü "System" Zeigt die Software- Menü... -
Seite 50: Fortgeschrittener Modus
Festlegen der Sprache Trip Calculator Wählt die für die Menüs und Text- Zeichnet die Dauer, Ge- felder verwendete Sprache aus. schwindigkeit und Entfer- nung des Trips auf, wenn die Geschwindigkeit über dem Audio ausgewählten Schwellen- wert liegt. Aktiviert bzw. deaktiviert die Audioausgabe des Geräts, z. B. -
Seite 51: Speichern Von Screenshots
Software prüfen. Greifen Sie hierzu auf den ein Fischsymbol Bildschirm "System Überblick" zu. (Fisch-ID) auf dem Sonarbild erscheint. Lowrance aktualisiert die Gerätesoftware regel- mäßig, um Funktionen hinzuzufügen und zu ver- bessern. Ermitteln Sie die aktuellste verfügbare Softwareversion unter www.lowrance.com. Einstellungen |... -
Seite 52: Einheiten
NMEA 0183 Ausgang Alarme Sie können das NMEA0183-Protokoll und die Dieser Alarm wird ausgegeben, wenn Sie sich in- Baud-Rate auswählen, wenn ein anderes Gerät per nerhalb einer ausgewählten Entfernung zu Ihrem kunft NMEA0183 angeschlossen ist. Ziel befinden (nur "Fortgeschrittener Modus"). Kurs- Dieser Alarm wird ausgegeben, wenn der Kurs ei- Abwei-... -
Seite 53: Geräteliste
Datenquellen Ermöglicht die Auswahl der Quelle, aus der das Ge- rät GPS-Daten abruft. Auswählen einer GPS-Quelle Geräte-Liste Ermöglicht die Anzeige von Daten zu Geräten, die mit Ihrem NMEA 2000-Netzwerk verbunden sind. Simulator Simuliert GPS- und/oder Sonaraktivität. Simulationen können im Menü "Optionen" angepasst werden. Einstellungen | Elite-serie... -
Seite 54: Specifications
168 mm H (6.6”) x 96 mm B (3.8”); 91 m (300 ft) 455/800 kHz Gehäusegröße 189 mm H (7.5”) H einschl. Halterung Max. Tiefe 305 m (1000 ft) 83/200 kHz 762 m (2500 ft) 50/200 kHz Mark-4: Solar MAX™ 4.3-Zoll-einfar- big-TFT, LCD 455/800 kHz, 83/200 kHz, Medium/ Anzeige Schwingerfrequenz Elite-4: (4.3 Zoll, diagonal) Solar High CHIRP MAX™... - Seite 55 Elite -5 Sonar 136 mm H (5.4”) x 174 mm B (6.9”); 91 m (300 ft) 455/800 kHz Gehäusegröße 151 mm H (7.5”) einschl. Halterung Max. Tiefe 305 m (1000 ft) 83/200 kHz 762 m (2500 ft) 50/200 kHz (5 Zoll, diagonal) Solar MAX™ Plus- Anzeige Farb-TFT, LCD, 16 Bit 455/800 kHz, 83/200 kHz, Medium/ Schwingerfrequenz High CHIRP Wasserdichtenorm...
- Seite 56 Elite-7 Sonar 234 mm (5.3”) H x 136 mm B 91 m (300 ft) 455/800 kHz Gehäusegröße (9.2”)”;151 mm H (5.9”) einschl. Max. Tiefe 305 m (1000 ft) 83/200 kHz Halterung 762 m (2500 ft) 50/200 kHz (7 Zoll, diagonal) Solar MAX™ Plus- 455/800 kHz, 83/200 kHz, Medium/ Anzeige Schwingerfrequenz Farb-TFT, LCD, 16 Bit High CHIRP Wasserdichtenorm...
- Seite 57 Elite-9 Sonar 157 mm H (6.16”) x 281 mm B 91 m (300 ft) 455/800 kHz Gehäusegröße (11.06”); 172.3mm H (6.7”) einschl. Max. Tiefe 305 m (1000 ft) 83/200 kHz Halterung 914 m (3000 ft) 50/200 kHz (9 Zoll, diagonal) Solar MAX™ Plus- 455/800 kHz, 83/200 kHz, Medium/ Anzeige Schwingerfrequenz Farb-TFT, LCD, 16 Bit High CHIRP Wasserdichtenorm...
-
Seite 58: Navico Datenbank-Lizenzvereinbarung
Eingeschränkte Datenbankgarantie Navico Datenbank-Lizenzvereinbarung "Wir", "unser" oder "uns" usw. bezieht sich auf Navico, den Hersteller dieses Produkts. "Sie" DIES IST EINE RECHTSVERBINDLICHE VEREINBARUNG ZWISCHEN DEM bzw. "Ihr" usw. bezieht sich auf die erste Person, die das Produkt für die persönliche, familiäre BENUTZER, DER DIESES PRODUKT ZUERST ALS KUNDENARTIKEL ZUR oder private Nutzung erworben hat. -
Seite 59: Kontaktinformationen
Kontaktinformationen Kundenservice: 1-800-628-4487 (8 Uhr bis 17 Uhr Central Standard Time, Montag bis Freitag) (Kanada) 1-855-361-1564 canada@navico.com (8 Uhr bis 17 Uhr Eastern Standard Time, Montag bis Freitag) Bestellung von Zubehörteilen http://store.navico.com/ Besuchen Sie unsere Website www.lowrance.com... - Seite 60 Besuchen Sie unsere Website: www.lowrance.com *988-10813-001* 0980...
