Notice PMX 98 INT./02 4/08/03 10:33 Page 8
⑨

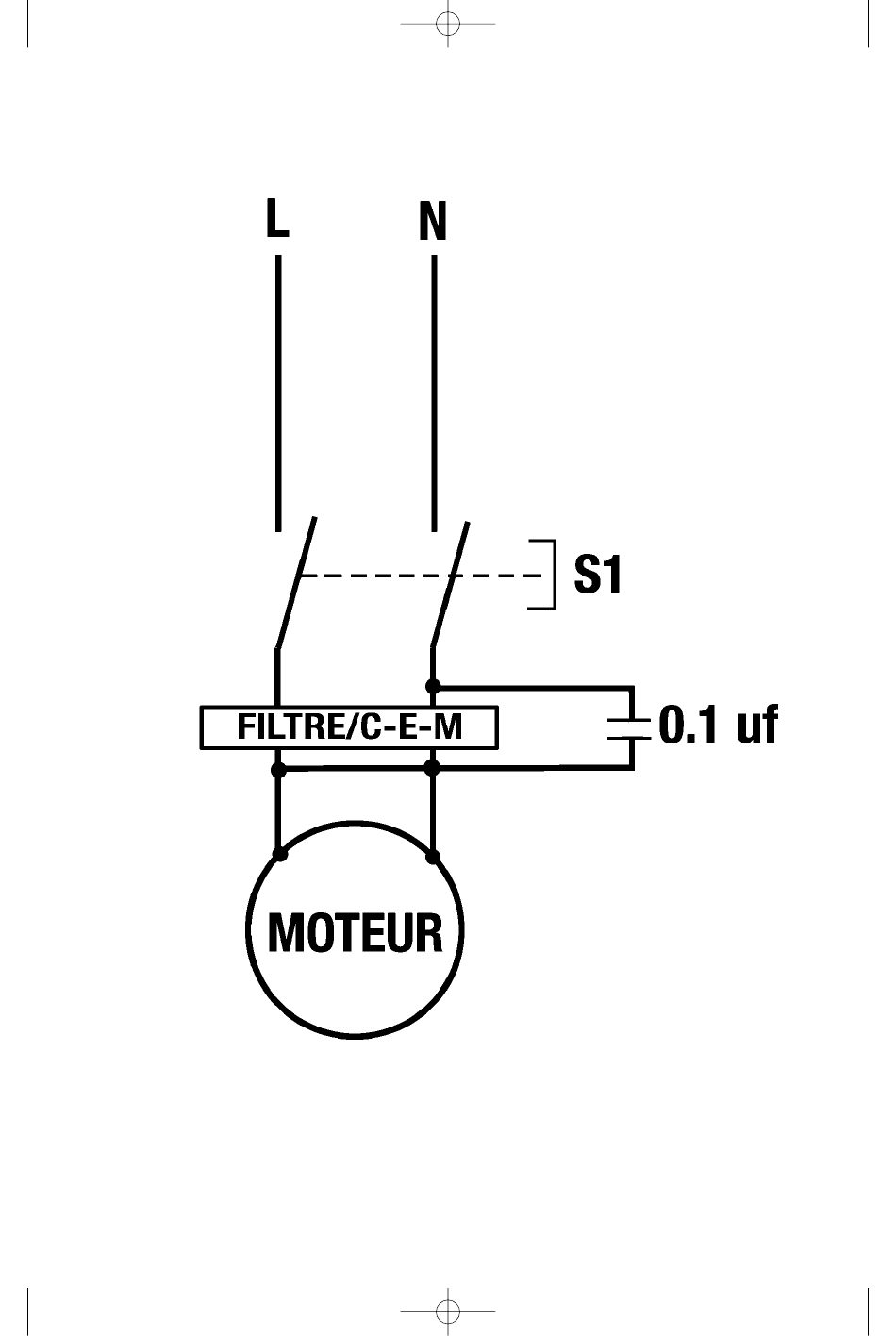

SCHEMA ELECTRIQUE

RACCORDEMENT ÉLECTRIQUE :
Cet appareil de classe II (double isolation) est alimenté en courant alternatif monophasé et ne
nécessite pas de prise de terre. Le moteur de type universel est antiparasité.
L'installation devra être protégée par un disjoncteur différentiel et un fusible de calibre 10 A.
Prévoir une prise de courant 10/16 A monophasée normalisée.
Vérifier la concordance entre la tension du réseau électrique et la valeur indiquée sur la plaque
caractéristique de l'appareil.
8
