Wärmezähler-Rechenwerk PolluTherm
Einbau- und Betriebsanleitung
Rücklauftemperaturfühler (kälterer Strang):
Anschlussart
Direktanschluss
Vierleiter-Technik
Abschirmung

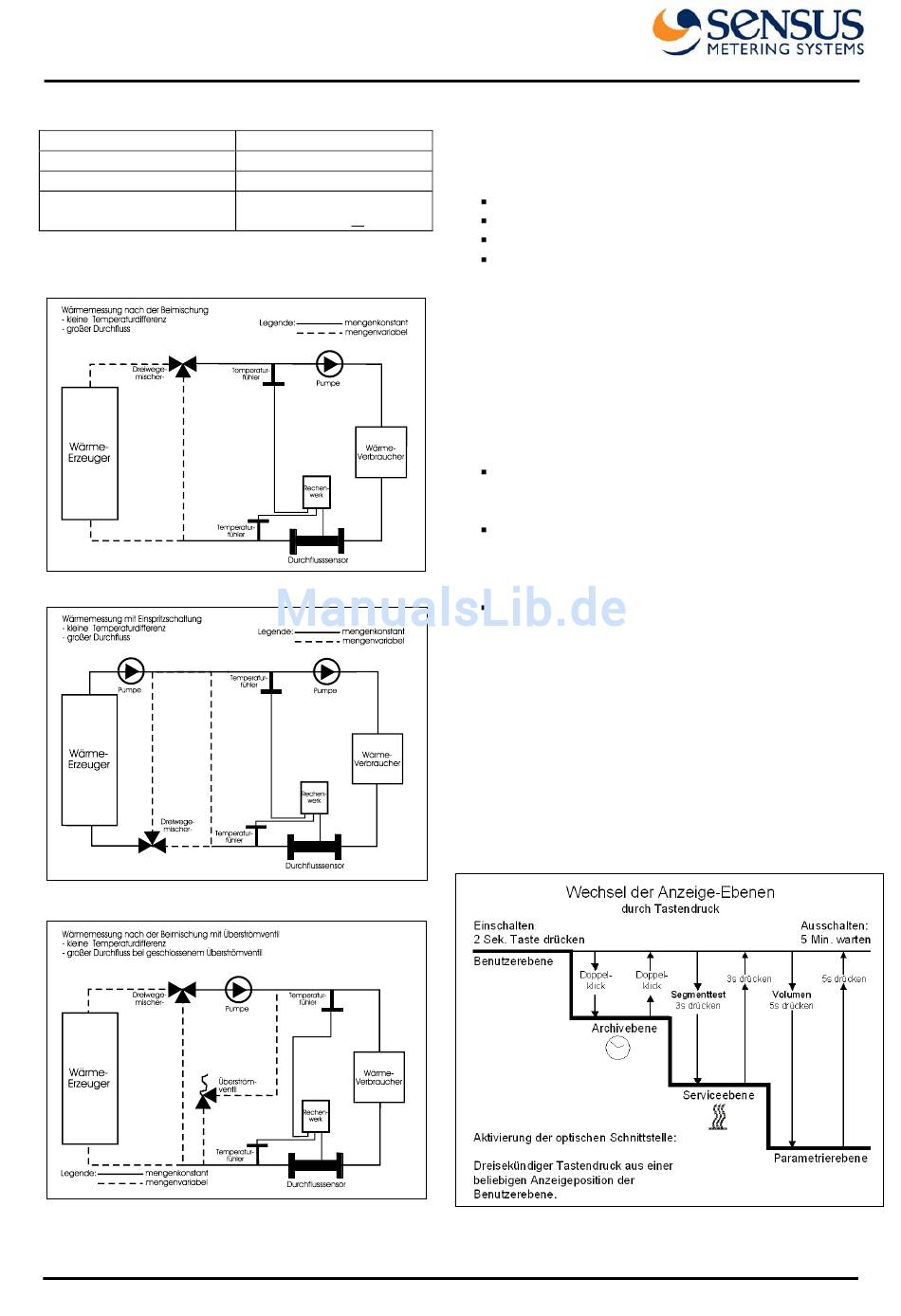

Einbaubeispiele:
Bild 5: Messung nach der Beimischung
Bild 6: Messung bei Einspritzschaltung
Bild 7: Messung mit Überströmventil
Klemmen
7, 8
7, 8 und 3, 4
Klemmbügel (s. Bild 4)
oder I
7. Anzeigemöglichkeiten
Die verschiedenen Anzeigemöglichkeiten von
PolluTherm sind in vier Ebenen unterteilt:
Benutzerebene
Archivebene
Serviceebene
Parametrierebene
Im Grundzustand schaltet sich die Anzeige im
Abstand von 4 Sekunden für eine Sekunde ein
und zeigt die kumulierte Wärmemenge. Durch
einen Druck von ca. 2 Sekunden auf die rote
Taste und anschließendes Loslassen wird die
erste Anzeigeposition in der Benutzerebene (ku-
mulierte Wärmemenge) aktiviert. Die anderen drei
Ebenen werden auf folgende Weise erreicht:
Archivebene: Doppelklick auf Taste inner-
halb von 0,5 Sekunden
Serviceebene: Schalten zur Position „Seg-
menttest" in der Benutzerebene und dann ca.
3 Sekunden Dauerdruck auf Taste
Parametrierebene: Schalten zur Position
„Kumuliertes Volumen" in der Benutzerebene
und dann ca. 5 Sekunden Dauerdruck auf
Taste
Erfolgt innerhalb von fünf Minuten keine Tasten-
betätigung, kehrt die Anzeige automatisch in den
Grundzustand zurück. Die durch einen Stern (*)
gekennzeichneten Anzeigepositionen
über die optische Datenschnittstelle mit der Ser-
vice-Software „MiniCom" ausgeblendet werden.
Das Sternsymbol in der linken unteren Display-
ecke blinkt bei jedem eingehenden Volumenim-
puls kurz auf.
Bild 8: Wechsel der Anzeigeebenen
M H 6101 DE PolluTherm, Seite 5
