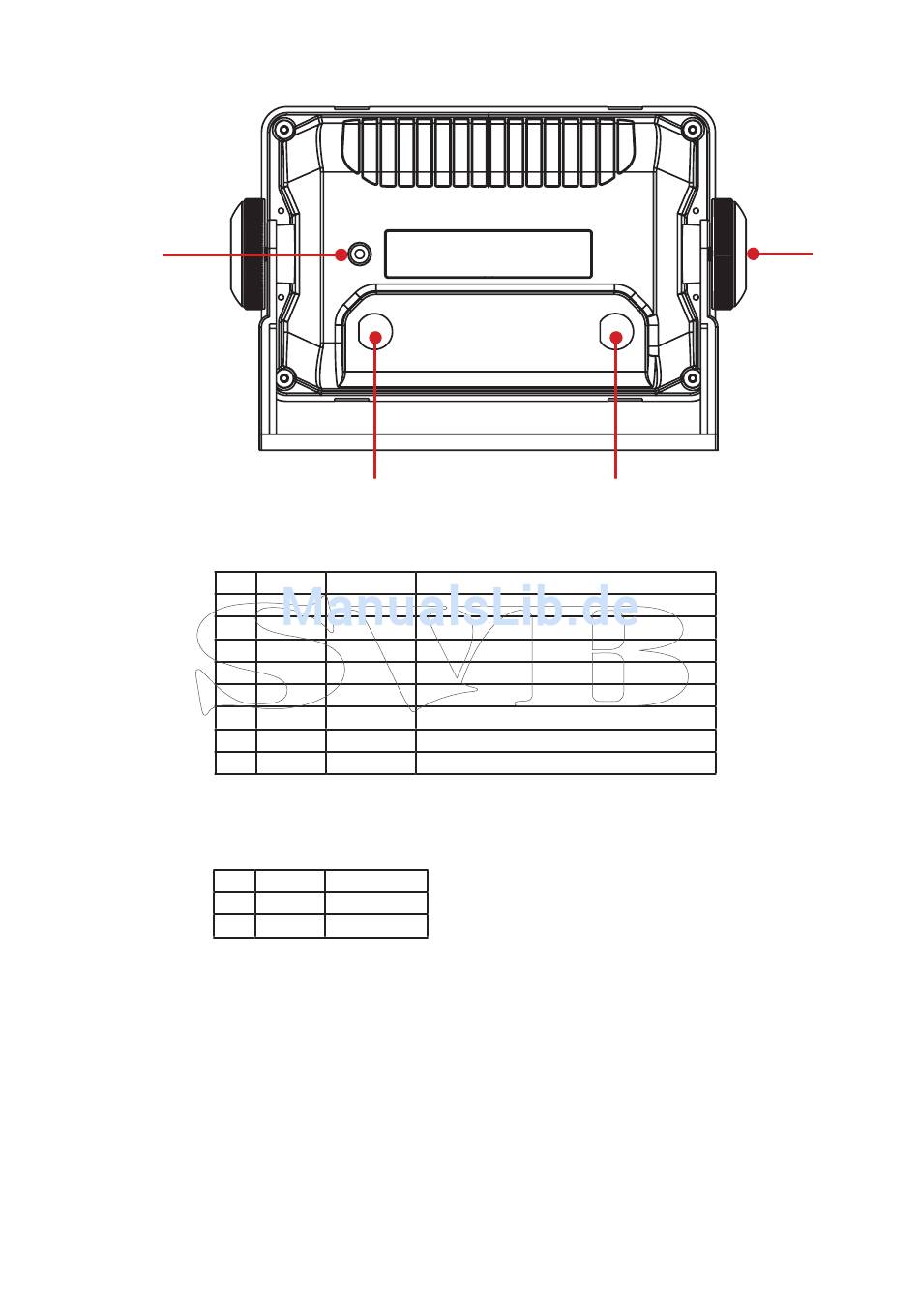

2.3 MFR6
4
1.
2.
3.
4.
8
1
Datenkabelanschluss
Um NMEA Daten ein- bzw. auszugeben schließen Sie hier das Datenkabel an.
Pin Aderfarbe Baudrate
1 Braun 4.800
2 Rot 4.800
3 Orange 4.800
4 Gelb 4.800
5 Grün -
6 Blau 38.400
7 Lila 38.400
8 Weiß -
Power/Stromanschluss
Schließen Sie hier das mitgelieferte 2 polige Stromkabel an. Ebenfalls befindet sich
eine 0.5A Sicherung im Kabel.
Pin Aderfarbe Beschreibung
1 Schwarz - 12 / 24 Volt DC
2 Weiß + 12 / 24 Volt DC
Rändelschrauben
Die zwei mitgelieferten Rändelschrauben dienen der sicheren Verbindung mit dem
Montagebügel, dadurch wird auch eine Montage "über Kopf" möglich.
Erdungsmutter
Zur Vermeidung von gegenseitigen Störungen muss das Gerät geerdet werden.
Beschreibung
NMEA Eingang +
NMEA Eingang +
NMEA Eingang +
NMEA Eingang +
NMEA Eingang - (Ground)
NMEA Ausgang + (Multiplexer-Funktion)

AIS NMEA Eingang +

NMEA AIS/Ausgang - (Ground)
