Rückseite und Kabelbelegung
Anschlussfreudig!
Die Seatec-Technologie setzt auf bewährte Datenkommunikationsmethoden. Dazu gehört das
Senden von AIS NMEA Daten und ebenso das Empfangen von Wind-, Autopilot-, Tiefen und
Geschwindigkeitsdaten welche über externe Geräte eingespeist werden können.

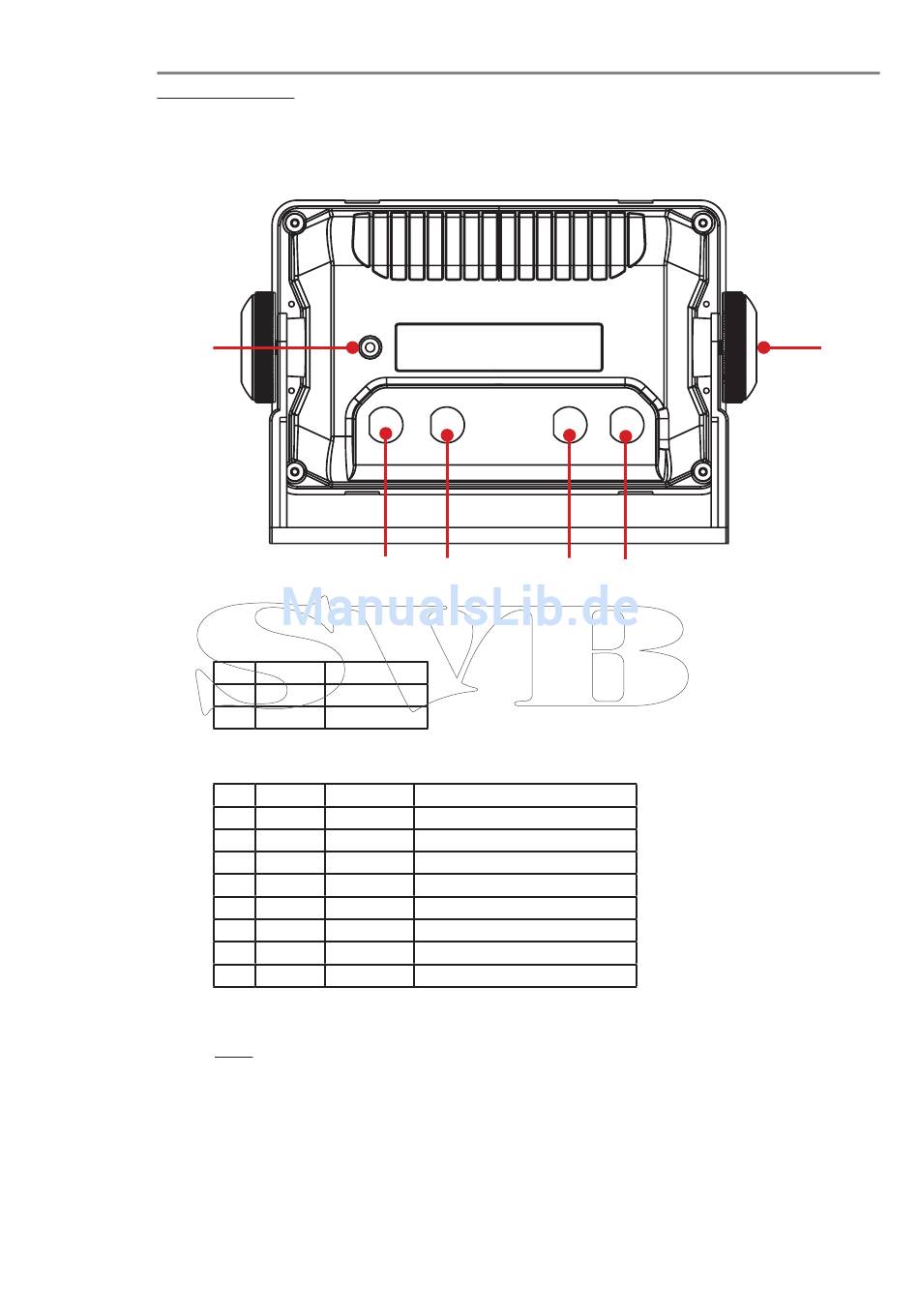

2.1 AIS6

6
1.
2.
3.
4.
5.
6.
1
Power/Stromanschluss
Schließen Sie hier das mitgelieferte 2 polige Stromkabel an. Ebenfalls befindet sich
eine 0.5A Sicherung im Kabel.
Pin Aderfarbe Beschreibung
1 Schwarz - 12 / 24 Volt DC
2 Weiß + 12 / 24 Volt DC
Datenkabelanschluss
Um NMEA Daten ein- bzw. auszugeben schließen Sie hier das Datenkabel an.
Pin Aderfarbe Baudrate
1 Braun 4.800
2 Rot 4.800
3 Orange 4.800
4 Gelb 4.800
5 Grün -
6 Blau 38.400
7 Lila -
8 Weiß -
VHF Antennen Eingang
Schließen Sie hier die VHF Antenne an (P/L Stecker).
Tipp: Wir empfehlen z.B. die UKW-Seefunkantenne RA106 (SVB-Art.: 73101)
VHF Antennen Ausgang
Verbinden Sie diesen Ausgang mit Ihrem Funkgerät. In der Regel wird ein P/L - P/L
Verbindungkabel benötigt (P/L-P/L Kabel, 1mtr. SVB Art.: 95508).
Rändelschrauben
Die zwei mitgelieferten Rändelschrauben dienen der sicheren Verbindung mit dem
Montagebügel, dadurch wird auch eine Montage "über Kopf" möglich.
Erdungsmutter
Zur Vermeidung von gegenseitigen Störungen muss das Gerät geerdet werden.
2 3
Beschreibung

NMEA Eingang +

NMEA Eingang +
NMEA Eingang +
NMEA Eingang +
NMEA Eingang - (Ground)
NMEA Ausgang + (Multiplexer-Funktion)
Optional
NMEA Ausgang - (Ground)
