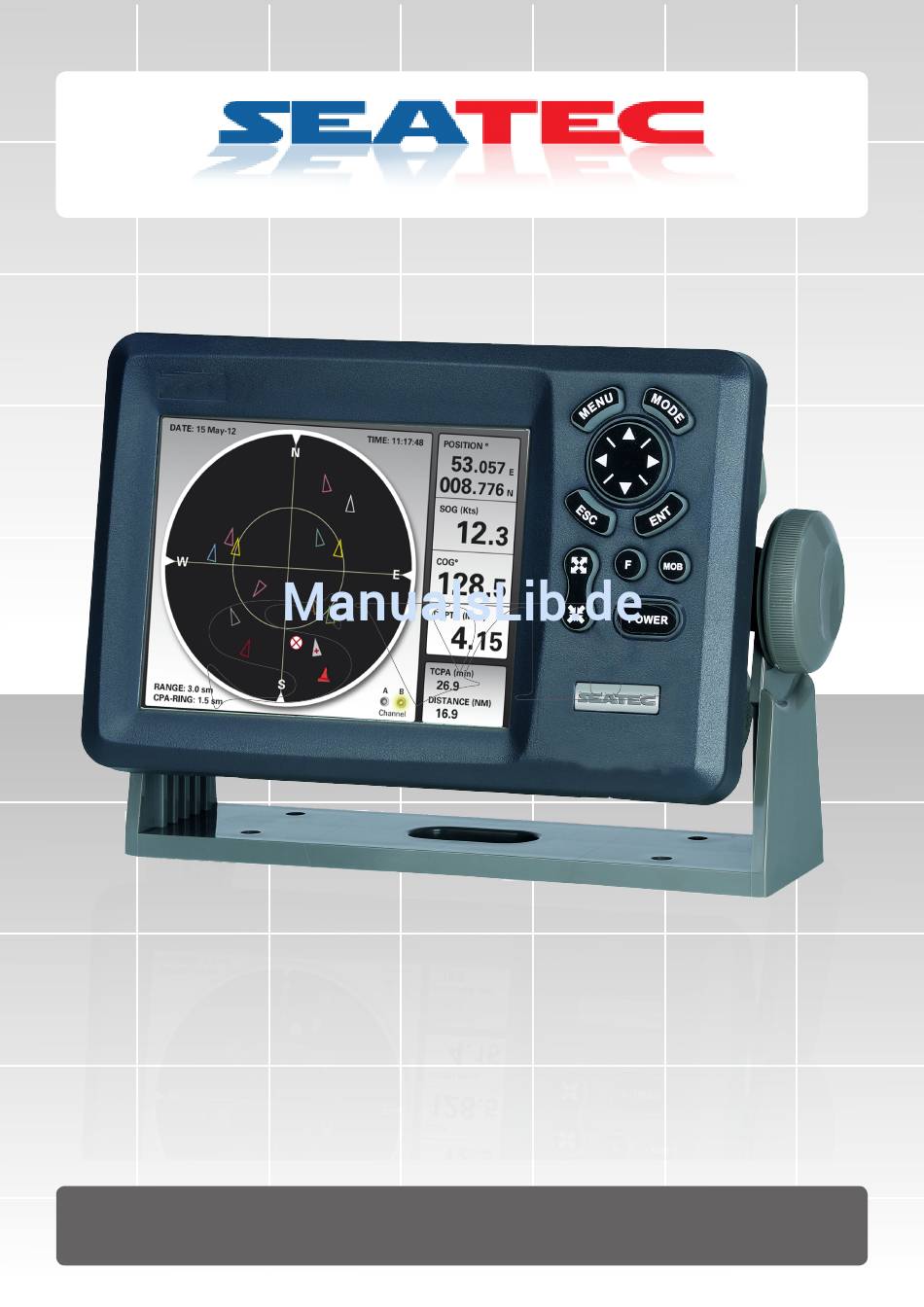

- Seite 1 AIS6 / MFR6 BEDIENERHANDBUCH...
-
Seite 2: Die Wichtigsten Features Im Überblick
Die wichtigsten Features im Überblick Im Folgenden finden Sie eine kurze Zusammenfassung der wichtigsten Merkmale Ihres Seatec AIS6 / MFR6. Wir sind sicher das Ihnen das Gerät einen guten Dienst bei der sicheren Navigation auf See erweisen wird. Integrierter AIS Empfänger... - Seite 3 SEATEC - AIS6 / MFR6 Vielen Dank, dass Sie sich für ein Gerät aus der Seatec Produktreihe entschieden haben. Dieses Gerät bietet dank der außergewöhnlichen Seatec-Technologie und des hohen Qualitätsstandards ein außerordentliches Maß an Zuverlässigkeit, gepaart mit einem exzellenten Bedienkomfort.
- Seite 4 Das macht Ihr Seatec Gerät zu einer echten Multifunktionsanzeige. Sie können alle wichtigen Daten schnell und unkompliziert zur Anzeige bringen. Der integrierte VHF Splitter versetzt den AIS6 in die Lage Ihre vorhandene VHF Antenne sowohl für den AIS- Empfang als auch für Ihr Funkgerät zu verwenden. Folgend finden Sie ein Vernetzungsbeispiel des AIS6.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis 1..........Vorderseite und Tasten 2..........Rückseite und Kabelbelegung 2.1........AIS6 2.2........MFR6 3..........Bildschirme / Ansichten 3.1........AIS Screen 3.1.1.......AIS Schiffsliste 3.1.2......AIS Menu 3.2........Kompass 3.3........Windrichtungsanzeige 3.4........Autobahnansicht 3.5........Multidatenanzeige 4..........Hauptmenü Einstellungen 4.1........Programmierung der MMSI (nur ATR6) 5..........AIS SART 5.1........AIS SART Test 6..........Technische Daten... -
Seite 6: Vorderseite Und Tasten
Vorderseite und Tasten Die Seatec AIS Geräte verfügen über eine Vielzahl von wichtigen Funktionen. Die Tastenbele- gung wurde optimiert, damit Sie alle Einstellungen bequem vornehmen und das Gerät schnell und sicher auch auf rauer See bedienen können. MENU Durch kurzes drücken rufen Sie das Menü der jeweiligen Ansicht auf. -
Seite 7: Rückseite Und Kabelbelegung
Rückseite und Kabelbelegung Anschlussfreudig! Die Seatec-Technologie setzt auf bewährte Datenkommunikationsmethoden. Dazu gehört das Senden von AIS NMEA Daten und ebenso das Empfangen von Wind-, Autopilot-, Tiefen und Geschwindigkeitsdaten welche über externe Geräte eingespeist werden können. 2.1 AIS6 Power/Stromanschluss Schließen Sie hier das mitgelieferte 2 polige Stromkabel an. Ebenfalls befindet sich eine 0.5A Sicherung im Kabel. -
Seite 8: Ais Nmea Eingang
2.3 MFR6 Datenkabelanschluss Um NMEA Daten ein- bzw. auszugeben schließen Sie hier das Datenkabel an. Aderfarbe Baudrate Beschreibung Braun 4.800 NMEA Eingang + 4.800 NMEA Eingang + Orange 4.800 NMEA Eingang + Gelb 4.800 NMEA Eingang + Grün NMEA Eingang - (Ground) Blau 38.400 NMEA Ausgang + (Multiplexer-Funktion) -
Seite 9: Bildschirme / Ansichten

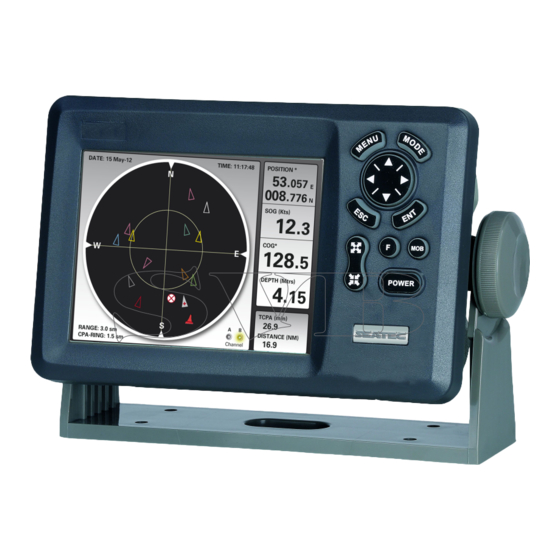

Empfängers notwendig. Hierzu können Sie jedes GPS verwenden das über einen NMEA 0183 Ausgang verfügt. AIS Radar Der Hauptbildschirm der Seatec AIS Geräte. Hier finden Sie alle empfangenen AIS Ziele, dargestellt auf einem Radar ähnlichen Bildschirm. Weitere Funktionen: • Durch drücken der “F” (7) Taste können Sie die AIS Schiffs-Typ Übersicht (Legende) aufrufen. - Seite 10 AIS Empfangs-Status LED Die Seatec AIS Geräte sind mit virtuellen Empfangs LED´s ausgestattet, diese blinken sobald ein AIS Signal der Klasse A bzw. B über den integrierten 2-Kanal Paralellempfänger (AIS6) empfangen wird. Klasse A: Signale dieser Klasse werden überwiegend von der Berufsschiffahrt gesendet.
-
Seite 11: Ais Schiffsliste
3.1.1 AIS Schiffsliste Die integrierte AIS Schiffsliste stellt alle empfangenen AIS Ziele übersichtlich in Tabellen- form dar. Sie können über diese Liste die Gesamtanzahl der empfangenen AIS Ziele erse- hen sowie auch detailierte Informationen über einzelne AIS Ziele abrufen. Um die AIS Schiffsliste aller empfangenen AIS Ziele aufzurufen, müssen Sie sich auf dem AIS Screen (siehe Seite 3) befinden. - Seite 12 Sie können aus der AIS Schiffs-Liste ein einzelnes Ziel mit Hilfe der ▼ ▲ Tasten (3) aus- wählen. Sobald Sie das gewünschte Ziel ausgewählt haben, drücken Sie “ENT” (4) um detailierte Informationen über das AIS Ziel zu erhalten. “ENT” (4) Je nach Schiffsklasse A oder B (siehe AIS Schiffsliste Spalte “TYPE”) werden unterschiedli- che Schiffinformationen gesendent.
-
Seite 13: Ais Menu
3.1.2 AIS Menü Drücken Sie die “Menü” (1) Taste um in das AIS Menü zu gelangen. Sie können nun folgende Einstellungen vornehmen: • CPA Limit Stellen Sie hier den Radius für den CPA Alarm ein. CPA (Closest Point of Approach) beschreibt die Distanz zwischen Ihrer aktuellen Position und dem AIS Ziel, bevor es zur Bedrohung wird. -
Seite 14: Kompass
3.2 Kompass Die Seatec Produktreihe bietet Ihnen eine übersichtliche Darstellung der über GPS empfan- gen Kompassdaten. Zusätzlich lassen sich über das Datenfeld weitere wichtige Informationen einblenden. Kompassrose Grafische Anzeige des aktuellen GPS-Kurses. Geschwindigkeit über Grund (SOG) Zeigt die aktuelle Geschwindigkeit über Grund, welche über GPS empfangen wird. -
Seite 15: Windrichtungsanzeige
3.3 Windrichtungsanzeige Über das Marine-Datenprotokoll NMEA 0183 lassen sich von externen Instrumenten Wind- daten in die Seatec Produkte einspielen. Die empfangenen Daten werden in einer übersichtli- che Anzeige dargestellt. Windrichtungsanzeige Grafische Darstellung der Windrichtung welche über NMEA empfangen wird. Wahre Windgeschwindigkeit (TWS) Zeigt die aktuelle Windgeschwindigkeit. -
Seite 16: Autobahnansicht
3.4 Autobahnansicht Viele Autopiloten bieten die Möglichkeit Daten über NMEA an die Seatec Geräte zu übermit- teln. Die eingehenden Daten werden professionell in der Autobahnansicht dargestellt. Wegpunktname Zeigt den Namen des Wegpunktes an, welcher gerade angesteuert wird. Nächster Wegpunkt Stellt die Position des angesteuerten Wegpunktes dar. -
Seite 17: Multidatenansicht
3.5 Multidatenansicht Die Seatec Produkte bieten die Möglichkeit eingehende NMEA Datensätze wie Geschwind- igkeit über Grund (SOG), Geschwindigkeit durchs Wasser (Log) und Tiefe (Depth) in einem übersichtlichen Datenfeld darzustellen. Zudem wird die aktuell anliegende Spannung am Gerät angezeigt. Geschwindigkeit über Grund (SOG) Stellt die aktuelle Geschwindigkeit über Grund dar, wird über den GPS Empfänger... -
Seite 18: Hauptmenü Einstellungen
Hauptmenü Einstellungen Im Hauptmenü der Seatec AIS Geräte können Sie grundlegende Einstellungen vornehmen, sowie AIS Alarme setzen und sich eingehende NMEA-Datensätze anzeigen lassen. Um in das Hauptmenü zu gelangen drücken Sie zweimal die “Menu” (1) Taste. Sie können nun folgende Einstellungen vornehmen: Setup Hier haben Sie die Möglichkeit grundlegende Einstellungen vorzunehmen. -
Seite 19: Ais Sart
AIS6 / MFR6 und es wird ein akustischer Warnton ausgegeben. • Der AIS6 / MFR6 piept solange bis dieses Fenster mit einem Druck auf die “ENT” (4) Taste bestätigt wird. Nach dem Bestätigen wird das Fenster geschlossen und die Posi- tion des AIS SART Signals auf dem AIS Screen angezeigt. -
Seite 20: Ais Sart Test
Signal ausgesendet. Damit Sie schnell zwischen einem Test und einem realen AIS SART Alarm unterscheiden können zeigen die Seatec AIS Geräte an ob es sich um eine Testmeldung handelt. Sobald ein eine Testmeldung empfangen wird ertönt ein akustischer Alarm und es erscheint folgendes Fenster: Das AIS SART Test Fenster enthält folgende Informationen:... -
Seite 21: Technische Daten
Spannung 10,5 bis 35 VDC, Stromaufnahme 500 mA bei 12V Betriebsspannung Größe (inkl. Halter) 150mm (H) 223mm (W) 89mm (T) (MFR6) 150mm (H) 223mm (W) 87mm (T) (AIS6) Gewicht ca. 0,9 kg Display 5,6“ Farb-, TFT-Display, 640x480 Pixel Waterproof Display: IPX5...
