Funkwerk Ego Flash Bedienungsanleitung Seite 20

[3] Der Line-Out der Elektronikbox ist mit dem Line-In des Autoradios zu verbinden. In Abhängigkeit des Line-In am
Autoradio bieten sich folgende Verbindungskabel an:
→ Verbindungskabel 3,5 mm Stereo Klinkenstecker auf 3,5 mm Stereo Klinkenstecker (l = 1,5 m)
→ Verbindungskabel 3,5 mm Stereo Klinkenstecker auf Cinch-Stecker (l = 1,5 m)
→ Verbindungskabel 3,5 mm Stereo Klinkenstecker auf Mini-ISO (l = 1,5 m)
[4] Das Bedienteil mit Display muss an eine der beiden Buchsen angeschlossen werden.
[5] Der 14polige Stecker des ISO-Anschlusskabels muss mit der Elektronikbox verbunden werden.
[6] Optional kann an die Buchse „Ladeanschluss" die Grundplatte für den Ladecradle angeschlossen werden.

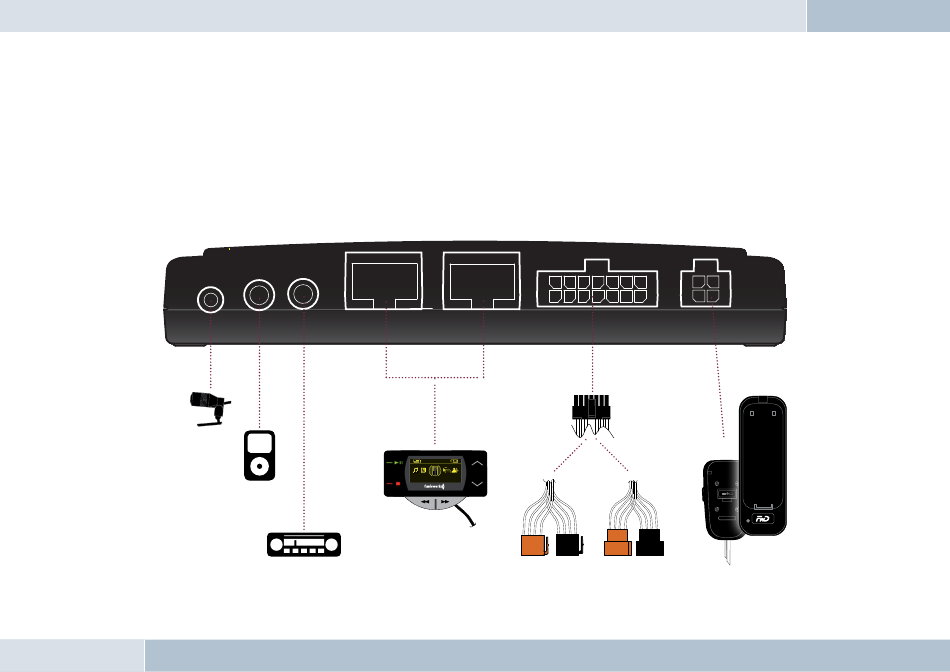

Abb. 13:
Anschluss
Elektronikbox
[1]
EGO FLASH
Anrufliste
[2]
[4]
[3]
FWD
[5]
[6]
