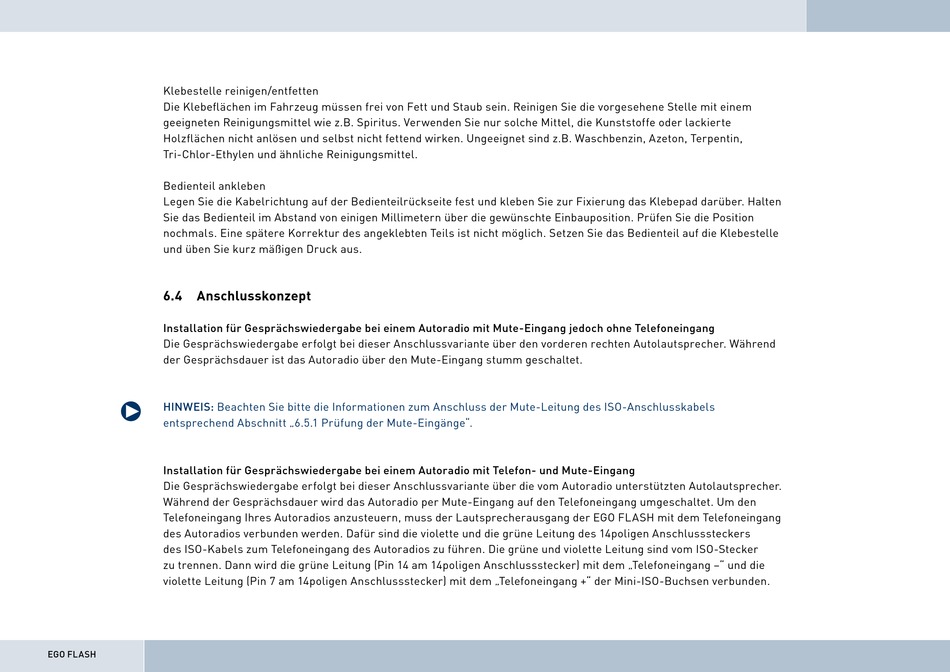

Klebestelle reinigen/entfetten
Die Klebefl ächen im Fahrzeug müssen frei von Fett und Staub sein. Reinigen Sie die vorgesehene Stelle mit einem
geeigneten Reinigungsmittel wie z.B. Spiritus. Verwenden Sie nur solche Mittel, die Kunststoffe oder lackierte
Holzfl ächen nicht anlösen und selbst nicht fettend wirken. Ungeeignet sind z.B. Waschbenzin, Azeton, Terpentin,
Tri-Chlor-Ethylen und ähnliche Reinigungsmittel.
Bedienteil ankleben
Legen Sie die Kabelrichtung auf der Bedienteilrückseite fest und kleben Sie zur Fixierung das Klebepad darüber. Halten
Sie das Bedienteil im Abstand von einigen Millimetern über die gewünschte Einbauposition. Prüfen Sie die Position
nochmals. Eine spätere Korrektur des angeklebten Teils ist nicht möglich. Setzen Sie das Bedienteil auf die Klebestelle
und üben Sie kurz mäßigen Druck aus.
6.4

Anschlusskonzept

Installation für Gesprächswiedergabe bei einem Autoradio mit Mute-Eingang jedoch ohne Telefoneingang
Die Gesprächswiedergabe erfolgt bei dieser Anschlussvariante über den vorderen rechten Autolautsprecher. Während
der Gesprächsdauer ist das Autoradio über den Mute-Eingang stumm geschaltet.
q
HINWEIS: Beachten Sie bitte die Informationen zum Anschluss der Mute-Leitung des ISO-Anschlusskabels
entsprechend Abschnitt „6.5.1 Prüfung der Mute-Eingänge".
Installation für Gesprächswiedergabe bei einem Autoradio mit Telefon- und Mute-Eingang
Die Gesprächswiedergabe erfolgt bei dieser Anschlussvariante über die vom Autoradio unterstützten Autolautsprecher.
Während der Gesprächsdauer wird das Autoradio per Mute-Eingang auf den Telefoneingang umgeschaltet. Um den
Telefoneingang Ihres Autoradios anzusteuern, muss der Lautsprecherausgang der EGO FLASH mit dem Telefoneingang
des Autoradios verbunden werden. Dafür sind die violette und die grüne Leitung des 14poligen Anschlusssteckers
des ISO-Kabels zum Telefoneingang des Autoradios zu führen. Die grüne und violette Leitung sind vom ISO-Stecker
zu trennen. Dann wird die grüne Leitung (Pin 14 am 14poligen Anschlussstecker) mit dem „Telefoneingang –" und die
violette Leitung (Pin 7 am 14poligen Anschlussstecker) mit dem „Telefoneingang +" der Mini-ISO-Buchsen verbunden.
