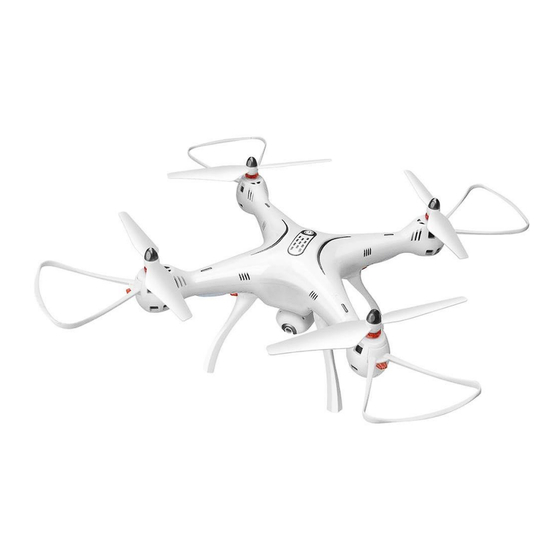

Gebrauchsanleitung Quadrocopter X8Pro
Lieber Kunde: Danke für den Kauf dieses Produktes. Bitte lesen Sie das Benutzerhandbuch sorgfältig,
bevor Sie den Artikel benutzen. Bewahren Sie das Benutzerhandbuch zum Nachschlagen auf.
Hauptmerkmale
●
Mit einer vier Achsen Struktur, die das Fluggerät flexibler und schneller beim Fliegen macht.
Er ist Wind-resistent und kann Drinnen - oder Draußen geflogen werden.
●
Der eingebaute 6-Achsen Gyros sichert ein präzises Schweben in der Luft.
●
Modulbauweise, für die einfache Montage und Reparatur.
●
Mit den Funktionen von Outdoor GPS Fixpunkt, ein Tasten Rückkehrfunktion, automatische
Rückkehr, wenn die Drohne wegen zu wenig Leistung außer Kontrolle gerät, ein Tasten
Abheben/Steigen Funktion, Headless Modus, mit Luftdruck festgelegte Höhe und 4- Kanal
Funktion (rauf/runter, links abbiegen/rechts abbiegen, vorwärts/rückwärts, linker/rechter
Seitenflug.
●
Die Headless Funktion ermöglicht es, das Fluggerät leicht zu steuern.
●
Neue GPS Fixpunkt-Funktion
●
Neue Kameradrehfunktion für Luftaufnahmen
●
HD drahtlose Echtzeitübertragung, um mehr Spaß mit verschiedenen Aufnahmen
Werbung
Verwandte Anleitungen für S-idee X8Pro
Inhaltszusammenfassung für S-idee X8Pro
- Seite 1 Gebrauchsanleitung Quadrocopter X8Pro Lieber Kunde: Danke für den Kauf dieses Produktes. Bitte lesen Sie das Benutzerhandbuch sorgfältig, bevor Sie den Artikel benutzen. Bewahren Sie das Benutzerhandbuch zum Nachschlagen auf. Hauptmerkmale ● Mit einer vier Achsen Struktur, die das Fluggerät flexibler und schneller beim Fliegen macht.
- Seite 2 • Als Spannungsquelle dürfen nur die mitgelieferten oder bauart-ähnliche Batterien Wir danken Ihnen und wünschen Ihnen viel Spaß. oder Akkus verwendet werden. Sie haben ein Qualitätsprodukt aus dem Hause s-idee erworben, das unseren strengen Tests und • Versuchen Sie keinesfalls, herkömmliche Batterien wieder aufzuladen. Dies könnte Qualitäts-Standards entspricht.
- Seite 3 Sicherheit & Vorsichtsmaßnahmen 1. Kleine Teile des Quadkopter’s nicht in die Nähe von Kleinkindern bringen, um Unfälle zu verhindern. 2. Die Kraft des Fluggerätes ist ausreichend. Deshalb sollten Sie, wenn Sie das erste Mal fliegen, den Joystick der Fernbedienung für die rechte/linke variable Geschwindigkeit langsam bewegen, um Zusammenstöße wegen zu schnellem Aufstieg zu verhindern.
- Seite 4 Reparatur Benützen Sie ein weiches, sauberes Tuch, um den Artikel zu säubern. Vermeiden Sie Hitze oder Sonneneinstrahlung. Legen Sie das Spielzeug nicht ins Wasser. Die elektronischen Teile können beschädigt werden. Kontrollieren Sie die Stecker und anderes Zubehör in regelmäßigen Abständen. Falls es irgendwelche Schäden gibt, benützen Sie den Artikel erst wieder nach der Reparatur.
- Seite 5 Montage und Demontage der Rotorblätter Installation Rotorblätter: 1. Installieren Sie die Rotorblätter wie auf der Abbildung. 2. Benützen Sie den Schraubenschlüssel, um die Sechskantmutter unter der Hauptachse fest zu ziehen. Dann drücken Sie das Rotorblatt A auf die Achse, drehen Sie das Rotorblatt gegen den Uhrzeigersinn fest.
- Seite 6 Installation und Abbau der Kamera Installieren der Kamera Deinstallieren der Kamera 1. Richten Sie die 2. Verbinden Sie 1. Ziehen Sie 2. Drücken Sie den Kamera an der das Kamerakabel das Kamera- Verriegelungsknopf Schnittstelle aus mit der Buchse. kabel aus der der Kamera und und drücken Sie Buchse.
-
Seite 7: Vorsichtsmaßnahmen Beim Laden
Wechseln des Akkus und Lademethoden 1. Drücken Sie den Schalter oben auf dem Fluggerät. Das Fluggerät muss ausgeschaltet werden „off“. 2. Drücken Sie auf die festen Bestandteile an der Unterseite der Batterie, um die Batterie herausziehen. 3. Verbinden Sie das Akkukabel mit dem Ladekabel, und verbinden Sie dann das Ladekabel mit der Ladestation. - Seite 8 Fernbedienung Anleitung: Installation der Batterien: Montage der Batterien: Öffnen Sie den Batteriedeckel auf der Rückseite der Fernbedienung. Legen Sie 4 x AA Alkaine Batterien gemäß der Polarität in das Batteriefach. Die Batterien müssen Sie sich selbst besorgen. 1. Während Sie die Batterien installieren, versichern Sie sich, dass Sie die Batterien gemäß...
-
Seite 9: Kompasskalibrierung
Produkteigenschaften 1. Bedienungsanleitung (1) Fliegen Sie auf einem weiten Feld. (2) Installieren Sie die Batterie in der Drohne und stellen Sie diese auf eine ebene Fläche mit der Nase nach vorne, drücken Sie den Netzschalter für 2 Sekunden und dann loslassen. Schalten Sie die Fernbedienung an und drücken dann den Gashebel der Fernbedienung nach oben und dann nach unten. - Seite 10 3. Eine-Taste Rückkehrtaste Wenn Sie die Eine-Taste Rückkehrtaste oder die automatische Rückkehr der Drohne, wenn sie wegen zu niederer Leistung außer Kontrolle geraten ist, benutzen, leuchten die hinteren Lichter rot und die Drohne kehrt sofort zurück. Vorausgesetzt sie befindet sich innerhalb einer Reichweite von 20 Metern.
- Seite 11 GPS Koordinaten und Luftaufnahmen Nachdem die Drohne bereit ist, nimmt Sie den Rückkehrpunkt auf. Mit der Kamera wird ein genaues Foto von dem festgelegten Punkt gemacht. Die Kamera kann das Foto oder ein Video aufnehmen, indem Sie den Kamerawinkel nach oben und unten im Bereich von 0 – 90 Grad anpassen.
- Seite 12 (3) Wechsel von der Headless Funktion zur allgemeinen Funktion. ● Nach der Frequenzmodulation, ist die Drohne im Standardmodus. Das Anzeigenlicht der Drohne blinkt lange. Nachdem Sie die Taste für die Headless Funktion auf der rechten Seite der Fernbedienung für 2 Sekunden gepresst haben, gibt die Fernbedienung den Ton „piep, piep, piep…“, von sich, das bedeutet, dass es in die Headless Funktion geht.
- Seite 13 Echtzeitübertragung Interface Icon Beschreibung 1. Zurück 2. WLAN’s Signal 3. Ansehen von Fotos und Videos 4. Aufnahme Video 5. Fotos machen 6. Anzeige Aufnahmezeit Videos Echtzeitübertragung von Luftaufnahmen Fotos machen und Video aufnehmen: Wenn Sie die 720P WLAN Kamera unter normalen Bedingungen benutzen, klicken Sie auf das Icon „Foto“...
- Seite 14 2. Anschalten der Drohne Methode 1: Drücken Sie den linken Hebel (Geschwindigkeit) ganz nach oben und dann in die Mitte, die Rotorblätter beginnen sich langsam zu drehen. Methode 2: Bewegen Sie den linken und rechten Joystick nach innen in einer Schleife „8“ für eine Sekunde, die Rotorblätter beginnen sich langsam zu drehen.
- Seite 15 Steuerung der Drohne Anweisung für die Steuerung Rauf und runter Vorwärts und rückwärts Wenn sie den linken Joystick Wenn sie den rechten Joystick (Geschwindigkeit) nach oben (Ruder) nach oben oder nach oder nach unten drücken, steigt unten drücken, fliegt die Drohne oder sinkt die Drohne vorwärts oder rückwärts entsprechend.
- Seite 16 Warnung: Änderungen und Modifikationen, die ohne Zustimmung des Herstellers an diesem Gerät vorgenommen werden, können dazu führen, das die Erlaubnis zur Benutzung dieses Geräts erlischt. Notiz: Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B, gemäß Teil 15 der FCC - Vorschriften. Diese Grenzwerte sind so ausgelegt, dass sie einen angemessenen Schutz gegen schädliche Störungen in einer Wohnanlage bieten.
- Seite 17 Teileliste Folgende Ersatzteile können Sie einzeln bei ihrem Verkäufer erwerben. Bitte geben Sie die gewünschte Farbe an.
- Seite 18 Beschreibung der Teile Beschreibung Beschreibung Obere Haube Getriebe Untere Haube Hauptständer Rotorblätter im Uhrzeigersinn Empfängerplatine Rotorblätter gegen den Uhrzeigersinn Armaturenbrett Schutzrahmen Lichtleiste (grün & rot) Akku Lichtleiste (rot) Motor im Uhrzeigersinn Rotor Lockstitch A Motor gegen den Uhrzeigersinn Rotor Lockstitch B Landegestell Kamera Lampenschirme...
-
Seite 19: Problemlösungen
Beschreibung Länge der Drohne: 50 cm Breite: 50 cm Höhe der Drohne: 19 cm Motor: Akku: 7,4 V/2000mAh Lithium Batterie Problemlösungen Problem Ursache Lösung 1. Das Fluggerät hat keine 1. Laden Sie den Akku der Drohne. Energie. 2. Wechseln Sie die Batterien der Die Drohne reagiert 2. - Seite 20 Weitere tolle s-idee Produkte unter www.s-idee.de Quadro S183W Wifi Quadro S183W Wifi Quadro S181W Wifi...
- Seite 21 Quadro S1 Wifi...
- Seite 22 Quadro S303 Wifi Hexacopter X601H Quadro U28W Wifi Quadro S70 Wifi...
- Seite 23 Quadro S30CW Wifi Race Quadro Bugs 1...
