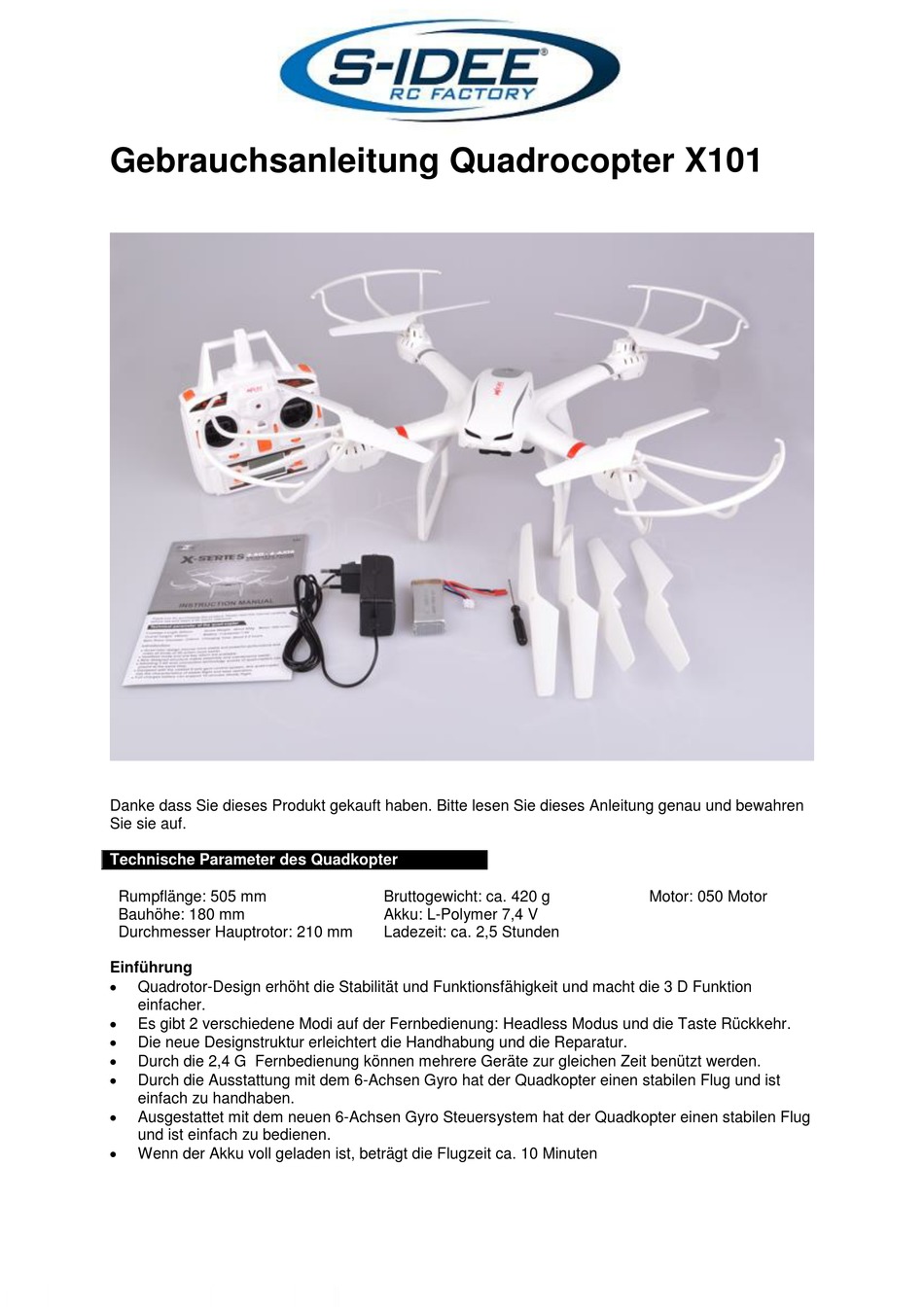

Gebrauchsanleitung Quadrocopter X101
Danke dass Sie dieses Produkt gekauft haben. Bitte lesen Sie dieses Anleitung genau und bewahren
Sie sie auf.
Technische Parameter des Quadkopter
Rumpflänge: 505 mm
Bauhöhe: 180 mm
Durchmesser Hauptrotor: 210 mm
Einführung
Quadrotor-Design erhöht die Stabilität und Funktionsfähigkeit und macht die 3 D Funktion
einfacher.
Es gibt 2 verschiedene Modi auf der Fernbedienung: Headless Modus und die Taste Rückkehr.
Die neue Designstruktur erleichtert die Handhabung und die Reparatur.
Durch die 2,4 G Fernbedienung können mehrere Geräte zur gleichen Zeit benützt werden.
Durch die Ausstattung mit dem 6-Achsen Gyro hat der Quadkopter einen stabilen Flug und ist
einfach zu handhaben.
Ausgestattet mit dem neuen 6-Achsen Gyro Steuersystem hat der Quadkopter einen stabilen Flug
und ist einfach zu bedienen.
Wenn der Akku voll geladen ist, beträgt die Flugzeit ca. 10 Minuten
Bruttogewicht: ca. 420 g
Akku: L-Polymer 7,4 V
Ladezeit: ca. 2,5 Stunden
Motor: 050 Motor
Werbung
Verwandte Anleitungen für S-idee X101
Inhaltszusammenfassung für S-idee X101
- Seite 1 Gebrauchsanleitung Quadrocopter X101 Danke dass Sie dieses Produkt gekauft haben. Bitte lesen Sie dieses Anleitung genau und bewahren Sie sie auf. Technische Parameter des Quadkopter Rumpflänge: 505 mm Bruttogewicht: ca. 420 g Motor: 050 Motor Bauhöhe: 180 mm Akku: L-Polymer 7,4 V Durchmesser Hauptrotor: 210 mm Ladezeit: ca.
- Seite 2 Sie es mit dem Ladegerät verbinden. • Mischen Sie niemals Akkus mit Batterien. Sie haben ein Qualitätsprodukt aus dem Hause s-idee erworben, das unseren strengen Tests und Qualitäts- • Verwenden Sie keine Batterien oder Akkus mit unterschiedlichen Ladezuständen.

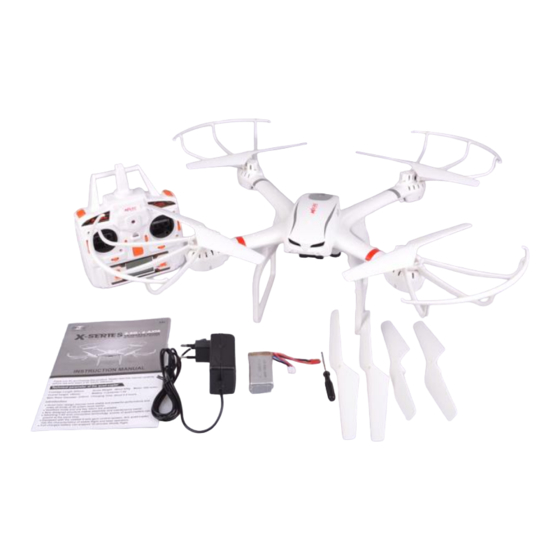

- Seite 3 Inhalt des Pakets Beschreibung QTY (pc) Beschreibung QTY (pc) Quadkopter Zusätzliche Rotoren Fernbedienung Landegestell Handbuch Schutzrahmen Schraubenzieher Ladegerät Schrauben Sicherheitsvorkehrungen Dieses Produkt ist kein Spielzeug. Für Kinder unter 14 Jahren ist es nicht geeignet. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, bevor Sie das Produkt nach der Bedienungsanleitung in Betrieb nehmen.
- Seite 4 Die LCD Fernbedienung Hauptmerkmale der Fernbedienung Durch die Mikrocomputersteuerung LCD-Fernbedienung, mit der 2.4G automatischen Verbindungstechnik, können viele Quadkopter gleichzeitig mit hoher Stabilität betrieben werden. Kontrollieren Sie die Funktionen oben, unten, vorne, hinten, links, nach rechts, nach links und nach rechts des Quadkopters.
- Seite 5 Modus 1: nach oben/unten, links/rechts abbiegen. Rechter Knüppel Modus 3: nach oben/unten, nach links/nach rechts. Modus 2: vorwärts/rückwärts, links/rechts abbiegen. Modus 4: vorwärts/rückwärts, nach links/nach rechts. Im Modus 2 und 4 gibt es keine Funktion. Trimmer A In Modus 1 und 3 unterstützt es den Vorwärts- und Rückwärtsflug.
- Seite 6 Auswahl des Steuerknüpples Es befindet sich ein Steuerknüppel auf jeder Seite der Fernbedienung. 1. Schieben Sie beide Knüppel auf "R" dann ist der rechte Knüppel der Steuerknüppel. 2. Schieben Sie beide Knüppel auf "L" dann ist der linke Knüppel der Steuerknüppel. 3.
- Seite 7 Modus Flugauswahl Es gibt 3 verschiedene Flugmodi: langsam, mittel, schnell. Der Spieler kann die Fluggeschwindigkeit wählen, indem er die Taste für Flugmodus drückt. Der Quadkopter Montage der Schutzrahmen und des Landegestells...
- Seite 8 1. Es befinden sich 3 Schnittstellen an jedem Motorgehäuse. Legen Sie die Rahmen in die Schnittstellen und fixieren sie. (Abb. 13) 2. Fixieren Sie die Rahmen, indem Sie die Schrauben im Uhrzeigersinn festziehen. (Abb. 14) 3. Es sind 4 Schnittstellen auf der Unterseite des Quadkopters, bringen Sie das Landegestell auf die Schnittstelle und fixieren es.
- Seite 9 Vorbereitung vor dem Flug ● Kontrollieren Sie, dass der Akku (unten im Quadkopter) richtig eingelegt ist und mit dem Stromkabel das Quadkopters verbunden ist. Der Quadkopter ist aus. ● Schalten Sie den Quadkopter an, Das Licht blinkt schnell, der Gyro des Quadkopters ist bereit für ein Signal.
- Seite 10 Bemerkungen: ● Sie müssen vor dem ersten Flug die Verbindung zwischen Quadkopter und Fernbedienung herstellen. ● Stellen Sie die Verbindung Schritt für Schritt her. ● Zum Schutz des Akkus, lösen Sie nach Beendigung des Fluges das Akkukabel von der Netzverbindung. Trimmer Funktion 1.
- Seite 11 2. Wenn der Quadkopter sich nach links/rechts bewegt, ohne dass das Kontrollsignal gegeben wurde, kann der Nutzer die Querruder-Trimmung nutzen, um den Quadkopter im Gleichgewicht zu halten. Modus 3 oder Modus 4: Wenn sich der Quadkopter konstant nach links bewegt, drücken Sie die rechte Taste der Trimmung B bis er wieder im Gleichgewicht ist.
- Seite 12 Modus 3 oder Modus 4: Wenn sich der Quadkopter ständig in der Luft gegen den Uhrzeigersinn dreht, drücken Sie die rechte Taste der Trimmung C, bis er wieder im Gleichgewicht ist. Wenn sich der Quadkopter ständig in der Luft im Uhrzeigersinn dreht, drücken Sie die linke Taste der Trimmung C, bis er wieder im Gleichgewicht ist.
- Seite 13 Linksflug Drehen Sie die Seitenflugsteuerung auf die linke Seite, der Quadkopter fliegt nach links. Rechtsflug Drehen Sie die Seitenflugsteuerung auf die rechte Seite, der Quadkopter fliegt nach rechts. 3 D Rolle Auf der Fernbedienung finden Sie 3 Kanäle, die die Geschwindigkeiten angeben: langsame Geschwindigkeit, mittlere Geschwindigkeit und schnelle Geschwindigkeit.
- Seite 14 Headless Modus Gehen Sie in den HEADLESS Modus Sobald der Quadkopter und die Fernbedienung sich verbunden haben, drücken Sie die obere, rechte Taste der Fernbedienung für 2 Sekunden. Sie hören 2 Pieps und es blinkt „Stick Mod“ auf dem LCD- Schirm, Das Anzeigelicht des Quadkopters wechselt von konstant „on“...
- Seite 15 Steuerung der Flugrichtung im Headless Modus: ● Wenn sie die Flugrichtung des Quadkopters überprüfen, stellen Sie den Quadkopter mit der Nase nach vorne und dem Heckteil zu Ihnen vor sich. Die Nase des Quadkopters zeigt nach vorne, diese Richtung wird konstant die Vorwärtsrichtung sein, wenn der Befehl vorwärts von der Fernbedienung kommt, egal in welche Richtung die Nase des Quadkopters zeigt.
- Seite 16 Die Rückkehrtaste: Wenn der Quadkopter im Headless Modus fliegt, drücken Sie die Rückkehrtaste, der Quadkopter wird zum Spieler fliegen. Drücken Sie die Rückkehrtaste noch mal oder den vorwärts/rückwärts Steuerhebel, der Quadkopter wird den Rückkehr Modus verlassen. FPV Kamera #C4005/#C4008/#C4009 Installation (nicht im Paket enthalten) Wenn die #C4005/#C4008/#4009 Kamera installiert ist, können Sie Fotos und Videos machen.
- Seite 17 #C4005 Installation: 1. Die Kamera sollte 2. Fixieren Sie die Kamera, 3. Stecken Sie das unterhalb des Quad- indem Sie die Schrauben Kamerakabel in die kopters festgemacht im Uhrzeigersinn Kameraschnittstelle. werden.(Abb.29). festschrauben (Abb. 30). (Abb.31). 4. Stecken Sie das 5. Stecken Sie die 6.
- Seite 18 5. Stecken Sie die 6. Stecken Sie die Antennenhalterung in den Antenne in die Standfuß und ziehen die Halterung. (Abb. 39). Schrauben fest (Abb. 38): #C4009 Installation: 1. Die Kamera sollte unterhalb 2. Fixieren Sie die Kamera, 3. Stecken Sie das Kamera- des Quadkopters fest- indem Sie die Schrauben im kabel in die Kamera-...
- Seite 19 FPV Software herunterladen und installieren Software installieren Montieren Sie das Kamera Set #C4005 und installieren Sie die „MJX C4005 FPV“ Software auf ihr ● Smartphone. Sie können die Fotos und die Videos, die der Quadkopter macht, sehen, während ihr Quadkopter fliegt. Montieren Sie das Kamera Set #C4008 und installieren Sie die „MJX FPV“...
-
Seite 20: Störungsbehebung
Störungsbehebung Situation Ursache Behebung Die Lichter blinken schnell Gyro des Quadkopters ist Stellen Sie den Quadkopter auf eine unter der Signalerfassung. ebene Fläche. Die Lichter blinken 2x und Der Quadkopter hat das Wenn er das Signal nicht bekommen hören 1x auf. Signal der Fernbedienung hat, aktivieren Sie die Fernbedienung nicht bekommen oder die... - Seite 21 Weitere tolle s-idee Produkte S07NC Kanal: 4 | 2,4 ghz Größe: 330 x 330 mm Batterie: 3,7 V 580 mah Kamera: ja S183 Kanal: 4 | 2,4 ghz HD Kam Größe: 400 x 320 mm schwarz Batterie: 7,4 V 500 mah...
