Demontageoptionen / Reinigung
WARNUNG: Bei der Montage oder Demontage keine Gewalt anwenden.
Die Demontage darf erst nach der Reinigung des Geräts unter Verwendung des empfohlenen
Verfahrens erfolgen. Bei der Demontage sind Schutzkleidung und Schutzbrille zu tragen.
1 Den Gleitzeiger (6) auf der Skala nach unten bewegen und den Ausgaberohr-Deckel (1) durch Drehen
entgegen dem Uhrzeigersinn und Anheben abnehmen.
2 Der Kolbenhalter (2) ist jetzt freigelegt und der Kolben (4) kann ausgebaut werden. Beim Ausbau des
Kolbens ist Vorsicht geboten.
3 Die Kolbenoberfläche mit einem geeigneten Reinigungsmittel reinigen. Keine harten Werkzeuge zum
Abkratzen von Reagensrückständen am Kolben verwenden, da dies zur Beschädigung der Oberfläche
führt und beim Wiedereinbau die Abdichtung im Glasmantel verhindert.
4 Sollte das mit Skala versehene äußere Ausgaberohr (5) der Zippette der Reinigung oder Erneuerung
bedürfen, wird dies mit Hilfe des mitgelieferten Montagewerkzeugs (17) bewerkstelligt.
(a) Den Polypropylen-Gewindering (9) am Sockel um ca. eine Umdrehung lockern.
(b) Mit Hilfe des Montagewerkzeugs (17) den Anschlagring (3) durch Drehen entgegen dem
Uhrzeigersinn und Anheben entfernen. Das Ausgaberohr (5) lässt sich jetzt herausheben.
(c) Zur Entfernung des Polypropylen-Schutzrohrs (11) und Borosilikatglas-Mantels (10) den Gewindering
(9) völlig lösen, das Polypropylen-Schutzrohr (11) entfernen und den Glasmantel (10) vorsichtig zur
Erneuerung oder Reinigung herausheben.
Hinweis: Die schräge Innenkante des Mantels muss bei der Montage oben liegen.

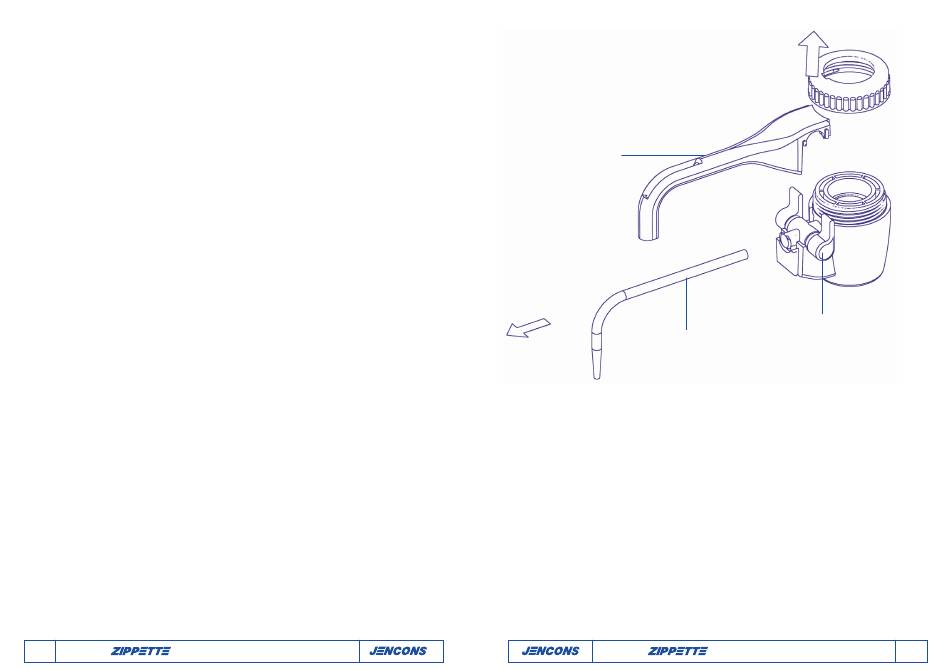

(d) Entfernung des FEP Ausgaberohrs (14); Zuerst den Tropfsicherungshahn auf 'zu' stellen. Danach die
Schutzabdeckung (15) vom Ausgaberohr wie auf Seite 9 gezeigt nach oben hin entfernen, so dass
das Ausgaberohr (14) in der angezeigten Richtung aus dem Tropfsicherungs-Sperrventil heraus
gezogen werden kann.
(e) In umgekehrter Reihenfolge wieder montieren, wobei darauf zu achten ist, dass das vordere Ende des
Ausgaberohrs von unten an die Schutzabdeckung (15) des Ausgaberohrs geklammert wird.
(f) Die verbleibenden Bauteile wie oben beschrieben in umgekehrter Reihenfolge wieder montieren,
wobei darauf zu achten ist, dass der FEP O-Ring (12) fest in seiner unteren Aussparung sitzt. Beim
Einfügen des Kolbens in den Glasmantel eine Beschädigung des Kolbens vermeiden.
(g) Vor dem vollständigen Anziehen des Gewinderings (9) auf dem Gewindesockel (13) das Polypropylen-
Schutzrohr (11) so drehen, dass der Zahn an seiner Unterseite korrekt in die Kerbe am Gewindering
(9) passt.
(h) Nach Rückmontage des Geräts mit destilliertem Wasser vorladen, um sicherzustellen, dass die
Montage korrekt ausgeführt wurde und der Kolben reibungslos funktioniert. Auf Lecks prüfen.
