Protokolleinstellungen für digitale E/A-
Module
4 Protokolleinstellungen für digitale E/A-
Module
4.1 EtherNet/IP – PROFINET – EtherCAT
Die folgenden digitalen E/A-Module unterstützen Multiprotokoll-Anwendun-
gen für die Protokolle EtherNet/IP (E/IP), PROFINET (P) und EtherCAT
(EC):
 0980 ESL 390-121

0980 ESL 391-121

0980 ESL 392-121
 0980 ESL 393-121
 0980 ESL 390-121-DCU1

0980 ESL 393-121-DCU1
 0980 ESL 390-111
 0980 ESL 391-111

0980 ESL 392-111
 0980 ESL 393-111

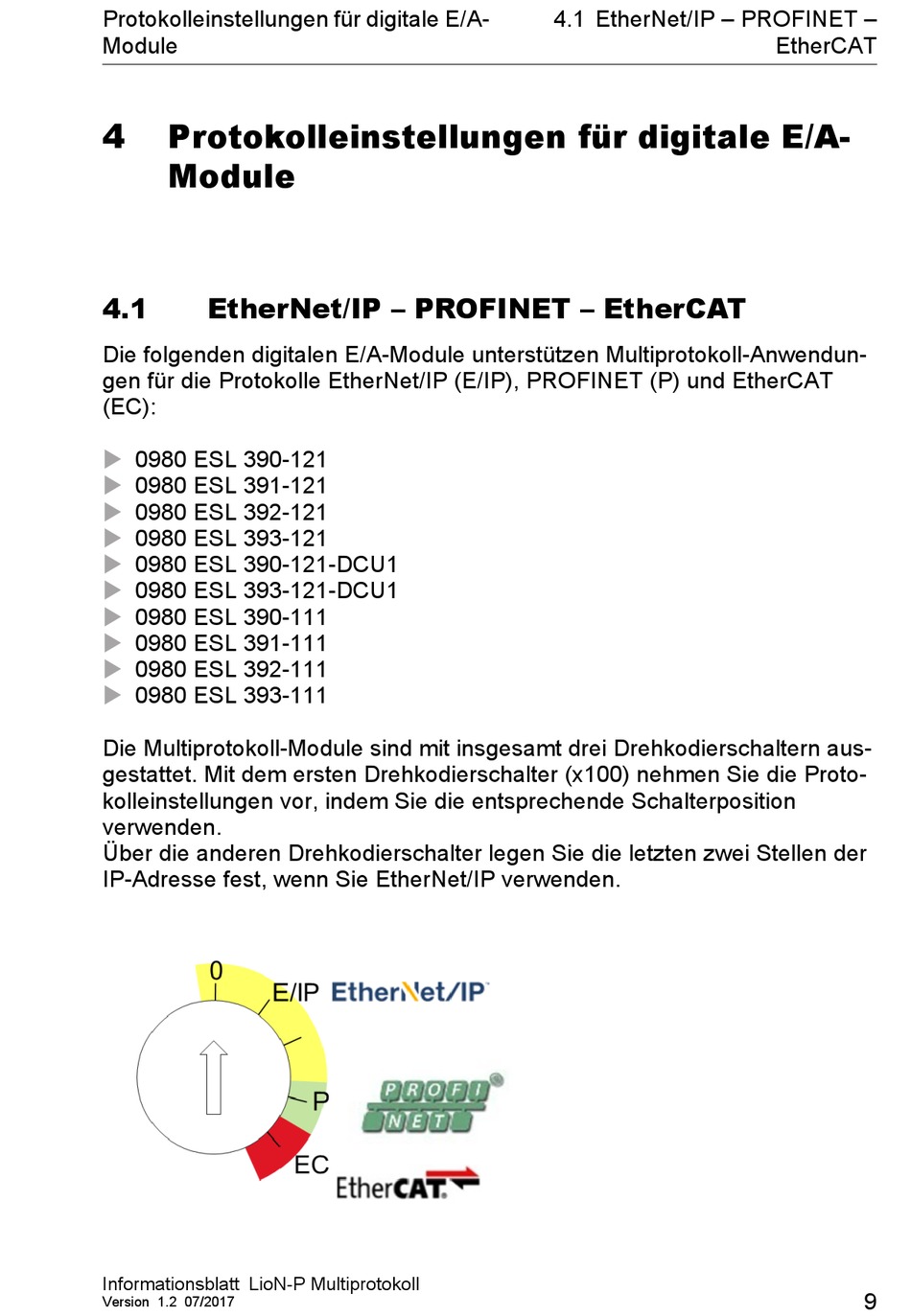

Die Multiprotokoll-Module sind mit insgesamt drei Drehkodierschaltern aus-
gestattet. Mit dem ersten Drehkodierschalter (x100) nehmen Sie die Proto-
kolleinstellungen vor, indem Sie die entsprechende Schalterposition
verwenden.
Über die anderen Drehkodierschalter legen Sie die letzten zwei Stellen der
IP-Adresse fest, wenn Sie EtherNet/IP verwenden.
