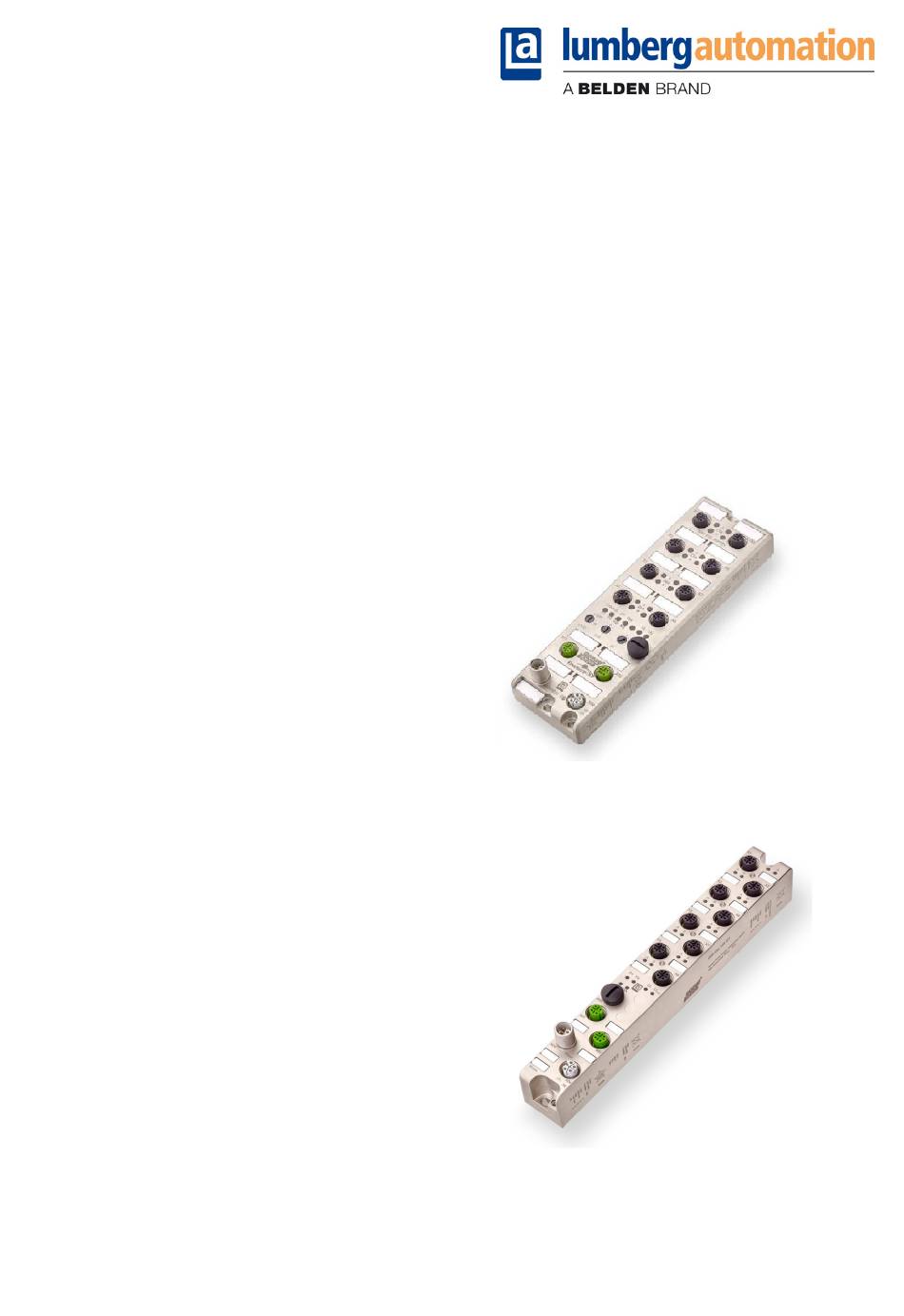

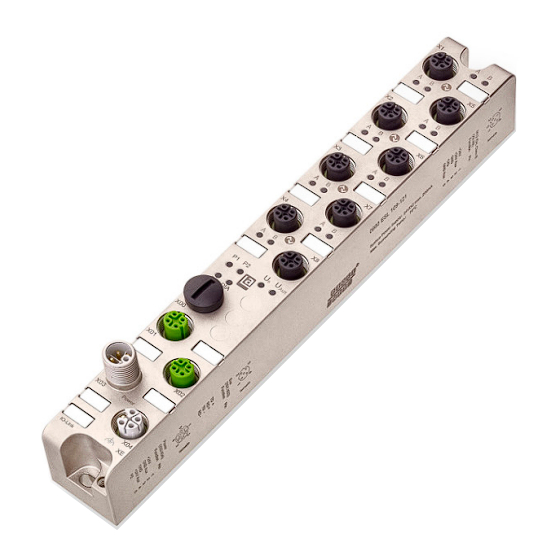

- Seite 1 Handbuch LioN-P Multiprotokoll Digitale E/A-Module und IO-Link-Master 0980 ESL 390-121 0980 ESL 391-121 0980 ESL 392-121 0980 ESL 393-121 0980 ESL 390-121-DCU1 0980 ESL 393-121-DCU1 0980 ESL 390-111 0980 ESL 391-111 0980 ESL 392-111 0980 ESL 393-111 0980 ESL 199-121...
- Seite 2 Informationsblatt LioN-P Multiprotokoll Version 1.2 07/2017...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Zu diesem Handbuch Allgemeine Hinweise Versionsinformationen Über die LioN-P-Modulserie Multiprotokoll Protokolleinstellungen für digitale E/A-Module EtherNet/IP – PROFINET – EtherCAT 4.1.1 EtherNet/IP 4.1.2 PROFINET 4.1.3 EtherCAT Rücksetzen auf Werkseinstellungen Protokolleinstellungen für IO-Link Master EtherNet/IP – PROFINET 5.1.1 EtherNet/IP 5.1.2 PROFINET Rücksetzen auf Werkseinstellungen Informationsblatt LioN-P Multiprotokoll Version 1.2 07/2017... - Seite 4 Inhalt Informationsblatt LioN-P Multiprotokoll Version 1.2 07/2017...
-
Seite 5: Zu Diesem Handbuch
Deutschland Tel. +49 (0) 23 55 / 5044-0 Fax +49 (0) 23 55 / 5044-333 support-automation@belden.com www.lumberg-automation.com Belden Deutschland GmbH – Lumberg Automation™ – behält sich vor, jederzeit technische Änderungen oder Änderungen dieses Handbuches ohne besondere Hinweise vorzunehmen. Versionsinformationen Index Erstellt Geändert... - Seite 6 Zu diesem Handbuch 1.2 Versionsinformationen Informationsblatt LioN-P Multiprotokoll Version 1.2 07/2017...
-
Seite 7: Über Die Lion-P-Modulserie
Über die LioN-P-Modulserie Über die LioN-P-Modulserie LioN-Module (Lumberg-Input/Output-Network) fungieren als Schnittstelle in einem industriellen Feldbussystem: Sie ermöglichen die Kommunikation einer zentralen Steuerung in der Leitebene mit der dezentralen Sensorik und Aktorik in der Feldebene. Durch die damit realisierbaren Linien- oder Ring- Topologien ist nicht nur eine zuverlässige Datenkommunikation, sondern auch eine deutliche Reduzierung der Verdrahtung und damit der Kosten für Installation und Wartung möglich. -
Seite 8: Multiprotokoll
Multiprotokoll Multiprotokoll Die Multiprotokoll-Module ermöglichen Ihnen, für die Kommunikation inner- halb eines Feldbussystems verschiedene Protokolle auszuwählen. Dadurch lassen sich die Multiprotokoll-Module in verschiedene Netze einbinden, ohne für jedes Protokoll spezifische Module zu erwerben. Außerdem haben Sie durch diese Technik die Option, ein und dasselbe Modul in verschiedenen Umgebungen einzusetzen. -
Seite 9: Protokolleinstellungen Für Digitale E/A-Module
Protokolleinstellungen für digitale E/A- Module EtherNet/IP – PROFINET – EtherCAT Die folgenden digitalen E/A-Module unterstützen Multiprotokoll-Anwendun- gen für die Protokolle EtherNet/IP (E/IP), PROFINET (P) und EtherCAT (EC): 0980 ESL 390-121 0980 ESL 391-121 0980 ESL 392-121 0980 ESL 393-121 ... - Seite 10 Protokolleinstellungen für digitale E/A- 4.1 EtherNet/IP – PROFINET – Module EtherCAT Protokoll x100 EtherNet/IP 0–2 0–9 0–9 PROFINET EtherCAT Tab. 2: Zuweisung von Drehkodierschaltern für die einzelnen Protokolle Die Einstellung, die Sie für die Auswahl eines Protokolls vornehmen, wird in den protokollspezifischen Abschnitten ausführlich beschrieben.
-
Seite 11: Ethernet/Ip
Protokolleinstellungen für digitale E/A- 4.2 Rücksetzen auf Werkseinstellun- Module 4.1.1 EtherNet/IP Wenn Sie EtherNet/IP als Protokoll verwenden möchten, legen Sie die 100er-Stelle des letzten Oktetts der IP-Adresse des Moduls über den ersten Drehkodierschalter fest. Mittels des ersten Schalters kann ein Wert zwischen 0 und 2 für die IP-Adresse festgelegt werden. - Seite 12 Protokolleinstellungen für digitale E/A- 4.2 Rücksetzen auf Werkseinstellun- Module Führen Sie die in Abschnitt “EtherNet/IP – PROFINET – EtherCAT” auf Seite 9 beschriebenen Schritte erneut aus, um ein neues Protokoll auszu- wählen. x100 Factory Reset Informationsblatt LioN-P Multiprotokoll Version 1.2 07/2017...
-
Seite 13: Protokolleinstellungen Für Io-Link Master
Protokolleinstellungen für IO-Link 5.1 EtherNet/IP – PROFINET Master Protokolleinstellungen für IO-Link Master EtherNet/IP – PROFINET Die folgenden IO-Link Master-Module der LioN-P-Familie unterstützen Mul- tiprotokoll-Anwendungen für die Protokolle EtherNet/IP (E/IP) und PROFI- NET (P): 0980 ESL 199-121 0980 ESL 199-122 ... -
