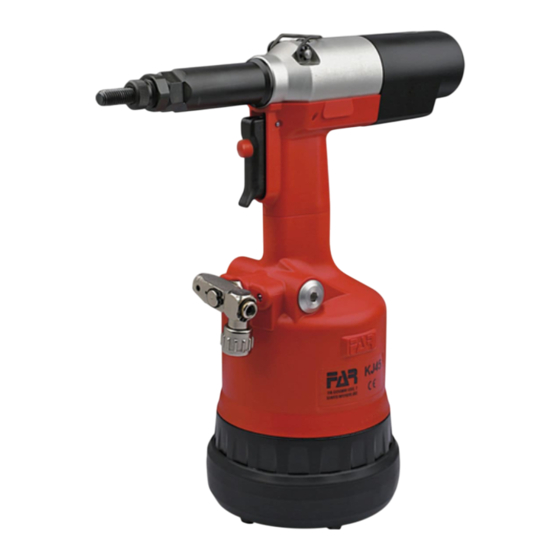

FAR KJ 45/S Bedienungsanleitung

Pneumatisch-hydraulisches nietwerkzeug für blindnietmuttern m4/m12
Vorschau ausblenden Andere Handbücher für KJ 45/S:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 28

Quicklinks

Diese Anleitung herunterladen
- ISTRUZIONI ORIGINALI
I
RIVETTATRICE OLEOPNEUMATICA
PER INSERTI M4/M12
ISTRUZIONI D'USO - PARTI DI RICAMBIO
- TRANSLATION OF ORIGINAL INSTRUCTIONS
GB
HYDROPNEUMATIC TOOL
FOR INSERTS M4/M12
INSTRUCTIONS FOR USE - SPARE PARTS
- TRADUCTION DES INSTRUCTIONS ORIGINALES
F
MACHINE A SERTIR OLEOPNEUMATIQUE
POUR INSERTS M4/M12
MODE D'EMPLOI - PIECES DETACHEES
- ÜBERSETZUNG VON ORIGINALANLEITUNGEN
D
PNEUMATISCH-HYDRAULISCHES NIETWERKZEUG
FÜR BLINDNIETMUTTERN M4/M12
BEDIENUNGSANLEITUNG - ERSATZTEILE
- TRADUCCION DE LAS ISTRUCCIONES ORIGINALES
E
REMACHADORA OLEONEUMATICA
PARA TUERCAS REMACHABLES M4/M12
INSTRUCCIONES DE USO - PIEZAS DE REPUESTO
- TŁUMACZENIE ORYGINALNEJ INSTRUKCJI
PL
NITOWNICA OLEO-PNEUMATYCZNA
DO NITONAKRĘTEK M4/M12
INSTRUKCJA OBSŁUGI - CZĘŚCI ZAMIENNE
- ПЕРЕВОД ОРИГИНАЛЬНЫХ ИНСТРУКЦИЙ
RUS
МАСЛЯНО – ПНЕВМАТИЧЕСКИЙ ЗАКЛЁПЫВАЮЩИЙ АППАРАТ
ДЛЯ ВСТАВОК М4/М12
ИНСТРУКЦИИ ПО ИСПОЛЬЗОВАНИЮ - ДЕТАЛИ
KJ 45/S
KJ 45/S

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für FAR KJ 45/S

Inhaltszusammenfassung für FAR KJ 45/S

  • Seite 1 KJ 45/S KJ 45/S - ISTRUZIONI ORIGINALI RIVETTATRICE OLEOPNEUMATICA PER INSERTI M4/M12 ISTRUZIONI D’USO - PARTI DI RICAMBIO - TRANSLATION OF ORIGINAL INSTRUCTIONS HYDROPNEUMATIC TOOL FOR INSERTS M4/M12 INSTRUCTIONS FOR USE - SPARE PARTS - TRADUCTION DES INSTRUCTIONS ORIGINALES MACHINE A SERTIR OLEOPNEUMATIQUE POUR INSERTS M4/M12 MODE D’EMPLOI - PIECES DETACHEES...
  • Seite 2 CE acknowledge and subsequent amendments and “Osoba upoważniona do utworzenia dokumentacji technicznej to integrations. Giacomo Generali z fi rmy Far S.r.l. mającej siedzibę w Quarto Inferiore The person who is authorized to create the technical (BO), via Giovanni XXIII nr 2.”...
  • Seite 3 KJ 45/S KJ 45/S ISTRUZIONI D’USO..........4 INSTRUCTIONS FOR USE ........12 MODE D’EMPLOI ..........20 BEDIENUNGSANLEITUNG ........28 INSTRUCCIONES DE USO ........36 INSTRUKCJA OBSŁUGI..........44 ИНСТРУКЦИИ ПОA ИСПОЛЬЗОВАНИЮ ......52 PARTI DI RICAMBIO ..........60 SPARE PARTS ............62 PIECES DETACHEES ..........64 ERSATZTEILE ............66 PIEZAS DE REPUESTO..........68 CZĘŚCI ZAMIENNE ............70...

  • Seite 4: Inhaltsverzeichnis

    • Mantenere gli utensili in buono stato d’uso e puliti, non In caso di difetti o guasti la FAR S.r.l. si impegna solamente rimuovere mai le protezioni e il silenziatore dell’utensile. a riparare e/o sostituire, a propria discrezione esclusiva, i •...

  • Seite 5: Identificazione Della Rivettatrice

    • Valore medio quadratico ponderato in durata. Le soluzioni tecniche adottate riducono le dimensioni frequenza dell’accelerazione complessiva (Ac) e il peso della macchina rendendo la rivettatrice KJ 45/S a cui sono sottoposte gli arti superiori ....< 2,5 m/s assolutamente maneggevole. Le possibilità di perdite **nl = litri a 20°C, pressione atmosferica...

  • Seite 6: Alimentazione Dell'aria

    KJ 45/S KJ 45/S ALIMENTAZIONE DELL’ARIA (fig. f1) OPERAZIONI PRELIMINARI (fig. f2-f3) Verificare che il gruppo, tirante filettato (A) e testina (B), L’impianto deve prevedere dispositivi per la depurazione montato sulla rivettatrice, sia adeguato alla misura dell’inserto dell’aria, per lo scarico della condensa e deve garantire una che si vuole serrare;...

  • Seite 7: Posa In Opera Dell'inserto

    KJ 45/S KJ 45/S 1 ÷ 4 Corsa tirante max. Giri (M) Corsa tirante Giri (M) Corsa tirante min. Giri (M) ~ 8 mm ~ 0.4 mm ~ 2 mm POSA IN OPERA DELL’INSERTO (fig. f4-f5-f6) Verificare che il gruppo tirante filettato (A) e testina (B) montato sulla rivettatrice sia adeguato alla misura dell’inserto che si vuole...

  • Seite 8: Anomalie Di Funzionamento

    KJ 45/S KJ 45/S ANOMALIE DI FUNZIONAMENTO (fig. f7) In tutti i casi in cui si verificano condizioni per le quali sia necessario ottenere uno svitamento forzato del tirante filettato dall'inserto, premere il pulsante (P). ATTENZIONE! Eseguire questa operazione trattenendo saldamente la rivettatrice in modo da impedirle eventuali bruschi movimenti che potrebbero danneggiare persone o cose.

  • Seite 9: Cambio Di Formato

    KJ 45/S KJ 45/S CAMBIO DI FORMATO (fig. f8-f9 f10-f11) La rivettatrice viene fornita con 6 coppie di tiranti filettati (A), testine (B), trascinatori (R) e, solo per la serie di tiranti da M4 a M6, di distanziali (S) (f8).

  • Seite 10: Regolazione Del Gruppo Tirante Testina

    KJ 45/S KJ 45/S REGOLAZIONE DEL GRUPPO TIRANTE TESTINA (fig. f14-f15-f16) Al variare della lunghezza dell’inserto da serrare occorre regolare la posizione della testina (B) rispetto al tirante filettato (A). Togliere l’alimentazione dell’aria compressa dalla rivettatrice. Avvitare manualmente un inserto della lunghezza desiderata sul tirante filettato fino a che la testa dell’inserto vada in...

  • Seite 11: Rabbocco Olio Nel Circuito Oleodinamico

    KJ 45/S KJ 45/S RABBOCCO OLIO NEL CIRCUITO OLEODINAMICO (fig. f17-f18) Il rabbocco dell’olio del circuito oleodinamico si rende necessario dopo un lungo periodo di lavoro o quando si avverte un calo di corsa della rivettatrice. Procedere quindi come segue: con rivettatrice non alimentata, ruotare il pomello (M) verso il segno “+”...

  • Seite 12: Guarantee And Technical Assistance

    • For all maintenance and/or repairs please contact FAR s.r.l. authorized service centers and use only original spare parts. FAR s.r.l. may not be held liable for damages from defective parts caused by failure to observe what mentioned above (EEC directive 85/374).

  • Seite 13: Tool Identification

    KJ 45/S KJ 45/S TOOL IDENTIFICATION MAIN COMPONENTS The riveting tool KJ 45/S is identified from a marking A) .................Threaded tie rod that shows company name and address of manufacturer, B) ..................Head designation of the tool, CE mark and year of manufacturing.

  • Seite 14: Air Feed

    KJ 45/S KJ 45/S AIR FEED (fig. f1) PRELIMINARY OPERATIONS (fig. f2-f3) Check that the threaded tie rod (A) and head (B) couple The compressed air system must be provided with air assembled on the riveting tool is suitable to the size of the cleaners and condensation drains and must guarantee that insert to clamp;...

  • Seite 15: Placing Of The Insert

    KJ 45/S KJ 45/S 1 ÷ 4 Tie rod max. stroke Revolutions (M) Tie rod stroke Revolutions (M) Tie rod min. stroke Revolutions (M) ~ 8 mm ~ 0.4 mm ~ 2 mm PLACING OF THE INSERT (fig. f4-f5-f6) Check that the threaded tie rod (A) and head (B) couple assembled on the riveting tool is suitable to the size of the insert to be used.

  • Seite 16: Working Problems

    KJ 45/S KJ 45/S WORKING PROBLEMS (fig. f7) Any time it is necessary to unscrew forcedly the threaded tie rod from the insert, push the button (P). ATTENTION! Carry out this operation keeping the riveting tool firmly in order to avoid sharp movements which could damage people or things.

  • Seite 17: Change Of Size

    KJ 45/S KJ 45/S CHANGE OF SIZE (fig. f8-f9-f10-f11) The riveting tool is supplied with 6 pairs of threaded tie-rods (A), heads (B), entreiners (R) and, spacers (S) only for tie- rods from M4 to M6 (f8). To change the size make as follows: •...

  • Seite 18: Adjustment Of Tie-Rod/Head Unit

    KJ 45/S KJ 45/S TIE-ROD/HEAD UNIT ADJUSTMENT (fig. f14-f15-f16) Changing the length of the insert to clamp, the position of the head (B) compared to the threaded tie rod (A) should be adjusted. Disconnect the compressed air feeding from the tool.

  • Seite 19: Tooping Up The Oil-Dynamic Circuit

    It is advisable to carry out a complete overhaul of the riveting tool after 600,000 cycles or every year. In this case apply only to centres authorized by FAR S.r.l. DISPOSAL OF THE RIVETING TOOL Follow the prescriptions of the national laws for disposing of the riveting tool.

  • Seite 20: Garantie Et Assistance Technique

    GARANTIE ET ASSISTANCE TECHNIQUE • Les personnes non authorisées ne peuvent pas se servir des Les riveteuses FAR sont couvertes par une garantie de 12 outils de pose. mois, à compter de la date de livraison indiquée sur la facture •...
  • Seite 21 KJ 45/S KJ 45/S IDENTIFICATION DE L’OUTIL DE POSE PARTIES PRINCIPALES L’outil KJ 45/S est identifié par un marquage indiquant raison A) .................Tirant fileté sociale et adresse du fabricant, désignation de l’outil de pose, B) .................... Tête marquage CE et année de fabrication.
  • Seite 22 KJ 45/S KJ 45/S ALIMENTATION EN AIR (fig. f1) OPERATIONS PRELIMINAIRES (fig. f2-f3) S’assurer que le groupe, tirant fileté (A) et tête (B), monté Le circuit d’alimentation doit être doté de dispositifs assurant sur la riveteuse est adapté à la taille de l’insert à sertir; si tel le filtrage de l’air et l’évacuation des condensations, il...
  • Seite 23 KJ 45/S KJ 45/S 1 ÷ 4 Course tirant max. Tours (M) Course tirant Tours (M) Course tirant min. Tours (M) ~ 8 mm ~ 0.4 mm ~ 2 mm POSE DE L’INSERT (fig. f4-f5-f6) S’assurer que le groupe tirant fileté (A) et tête (B) monté sur la riveteuse est adapté...
  • Seite 24 KJ 45/S KJ 45/S ANOMALIES DE FONCTIONNEMENT (fig. f7) Lorsqu’il est nécessaire d’obtenir un dévissage forcé du tirant fileté de l’insert, il faut appuyer sur le bouton (P) ATTENTION! Effectuer cette opération en tenant fermement la riveteuse de façon à...
  • Seite 25 KJ 45/S KJ 45/S CHANGEMENT DE FORMAT (fig. f8-f9 f10-f11) L’outil est fourni avec 6 ensemble tirants filetés (A), enclumes (B) et réduction hexagonale (R) et avec des entretoises (S) seulement pour les tirants de M4 à M6 (f8) Pour effectuer le changement de format, procéder comme suit: •...
  • Seite 26 KJ 45/S KJ 45/S RÉGLAGE DU GROUPE TIRANT ET ENCLUME (fig. f14- f15-f16) En cas de variation de la longueur de l’insert à serrer, il est nécessaire de régler la position de la tête (B) par rapport au tirant fileté (A).

  • Seite 27: Remplissage De L'huile Du Circuit Hydraulique

    KJ 45/S KJ 45/S REMPLISSAGE DE L’HUILE DU CIRCUIT HYDRAULIQUE (fig. f17-f18) Le ravitaillement d’huile du circuit hydraulique est nécessaire après une longue période de fonctionnement ou en cas de diminution de la course de la riveteuse. Procéder comme suit: sur la riveteuse non alimentée, tourner le pommeau (M) dans...

  • Seite 28: Gewährleistung Und Technischer Kundendienst

    • Halten Sie das Werkzeug sauber und in gutem Zustand und spezifizierten Weise gewartet und bedient wird. nehmen Sie weder Schutzvorrichtungen noch Schalldämpfer weg. Bei Mängeln oder Fehlern ist die FAR S.r.l. nur verpflichtet, die • Nach Reparatur und/oder Einstellung vergewissern Sie sich, daß für fehlerhaft befundenen Komponenten, nach ausschließlich die Dienst- oder Einstellschlüssel entfernt wurden.

  • Seite 29: Werkzeugidentifizierung

    KJ 45/S KJ 45/S WERKZEUGIDENTIFIZIERUNG HAUPTTEILE Das Werk zeug KJ 45/S ist durch eine Markierung A) ................Gewindedorn gekennzeichnet, die den Firmenname und Adresse des B) .................Mundstück Herstellers, Angabe des Werkzeugs, CE Marke und C) ..............Mundstücknutmutter Herstellungsjahr zeigt. Falls Kundendienst notwendig ist, D) ...............

  • Seite 30: Luftzuführung

    KJ 45/S KJ 45/S LUFTZUFÜHRUNG (Abb. f1) EINLEITENDE MASSNAHMEN (Abb. f2-f3) Prüfen Sie, dass die auf der Nietmaschine montierte Gruppe Die Anlage muss mit Aufbereitungsvorrichtung, sowie Gewindedorn (A) und Mundstück (B) der Abmessung der Kondenswasserablasser ausgerüstet sein und am Eingang Blindnietmutter, die befestigt werden soll, angemessen ist.

  • Seite 31: Setzvorgang

    KJ 45/S KJ 45/S 1 ÷ 4 Max. Gewindedorn-Hub Umdrehungen (M) Gewindedorn-Hub Umdrehungen (M) Min. Gewindedorn-Hub Umdrehungen (M) ~ 8 mm ~ 0.4 mm ~ 2 mm SETZVORGANG (Abb. f4-f5-f6) Prüfen Sie, dass die auf der Nietmaschine montierte Gruppe Gewindedorn (A) und Mundstück (B) der Abmessung der Blindnietmutter, die verwendet werden soll, angemessen ist.

  • Seite 32: Betriebsstörungen

    KJ 45/S KJ 45/S BETRIEBSSTÖRUNGEN (Abb. f7) Wenn es nötig ist, den Gewindedorn aus dem Blindnietmutter gezwungen abzuschrauben, drücken Sie den Knopf (P). ACHTUNG! Führen Sie diesen Vorgang aus, indem Sie die Nietmaschine ganz fest halten, sodass mögliche ruckartige Bewegungen vermieden werden, die Personen oder Dinge beschädigen können .

  • Seite 33: Dimensionswechsel

    KJ 45/S KJ 45/S DIMENSIONSWECHSEL (Abb. f8-f9 f10-f11) Die Nietmaschine wird mit 6 Paaren von Gewindedornen (A), Mundstücke (B), Mitnehmer (R) und, nur für die Gewindedorne von M4 bis M6, Distanzstücke (S) (Abb. f8) geliefert. Das Dimensionswechsel durchführen, wie folgt: •...

  • Seite 34: Einstellung Von Gewindedorn/Mundstück

    KJ 45/S KJ 45/S EINSTELLUNG VON GEWINDEDORN/MUNDSTÜCK (Abb. f14-f15-f16) Bei Änderung der Länge der zu befestigenden Blindnietmutter ist die Position des Mundstückes (B) in Bezug auf den Gewindedorn (A) einzustellen. Trennen Sie die Nietmaschine vom Druckluftnetz. Schrauben Sie manuell eine Blindnietmutter der gewünschten Länge auf den Gewindedorn, bis der Blindnietmutterkopf bis...

  • Seite 35: Nachfüllen Von Öl In Dem Öldynamischen Kreis

    Funktionsstörungen der Nietmaschine vorzubeugen (Abb. f18). Überholung der Nietmaschine Nach 600.000 Takten oder einem Jahr empfiehlt sich eine Generalüberholung der Nietmaschine. Wenden Sie sich in diesem Fall ausschließlich an seitens FAR S.r.l. autorisierte Kundendienstzentren. ENTSORGUNG DER NIETMASCHINE Bei der Entsorgung der Nietmaschine sind die nationalen gesetzlichen Bestimmungen einzuhalten.

  • Seite 36: Garantía Y Asistencia Técnica

    En caso de defectos o averías la FAR S.r.l. se empeña sólo • Se han de remover siempre las llaves de servicio y de ajuste después en reparar y/o sustituir los componentes que ella misma las operaciones de reparación y/o de ajuste.

  • Seite 37: Identificación De La Remachadora

    KJ 45/S KJ 45/S IDENTIFICACIÓN DE LA REMACHADORA PARTES PRINCIPALES La remachadora KJ 45/S es identificada por una marca con A) ................. Tirante fileteado razón sociale y dirección del productor, designación de la B) ..................Cabeza remachadora, marca CE y año de construcción. Al consultar C) ..............

  • Seite 38: Alimentación Del Aire

    KJ 45/S KJ 45/S ALIMENTACIÓN DEL AIRE (fig. f1) OPERACIONES PRELIMINARES (fig. f2-f3) Averiguar que la pareja, tirante fileteado (A) y cabeza (B), montada La instalación debe contar con dispositivos para la depuración sobre la remachadora sea apropiada a la medida de la tuerca que del aire y la descarga de la condensación y debe garantizar...

  • Seite 39: Colocación De La Tuerca Remachable

    KJ 45/S KJ 45/S 1 ÷ 4 Correra tirante màx. Revoluciones (M) Correra tirante Revoluciones (M) Correra tirante mín. Revoluciones (M) ~ 8 mm ~ 0.4 mm ~ 2 mm COLOCACIÓN DE LA TUERCA REMACHABLE (fig. f4-f5-f6) Averiguar que el grupo tirante fileteado (A) y cabeza (B) montado sobre la remachadora corresponda a la medida de la tuerca que se quiere emplear.

  • Seite 40: Anomalías De Funcionamiento

    KJ 45/S KJ 45/S ANOMALÍAS DE FUNCIONAMIENTO (fig. f7) En todos los casos donde se necesita destornillar de manera forzada el tirante roscado de la tuerca, apretar el pulsador (P). ¡ATENCIÓN! Efectuar esta operación teniendo firmemente la remachadora de manera que posibles movimientos bruscos no puedan dañar...

  • Seite 41: Cambio De Formato

    KJ 45/S KJ 45/S CAMBIO DEL FORMATO (fig. f8-f9 f10-f11) La remachadora esta abasteacida con 6 parejas de tirantes fileteados (A), cabezas (B), arrastradores (R) y, solo para la serie de tirantes desde M4 hasta M6, de distanciadores (S) (f8).

  • Seite 42: Regulación De La Grupo Tirante Cabeza

    KJ 45/S KJ 45/S REGULACIÓN DEL GRUPO TIRANTE CABEZA (fig. f14-f15-f16) Al variar la longitud de la tuerca a apretar hace falta regular la posición de la cabeza (B) respecto al tirante fileteado (A). Desconectar la remachadora de la alimentación del aire comprimido.

  • Seite 43: Llenado De Aceite Del Circuito Oleodinámico

    KJ 45/S KJ 45/S LLENADO DE ACEITE DEL CIRCUITO OLEODINÁMICO (fig. f17-f18) Es necesario llenar el circuito oleodinámico de aceite luego de un prolongado período de trabajo o al notar una disminución de carrera de la remachadora. Proceder como sigue: con la remachadora parada y en posición vertical, rodar el pomo...

  • Seite 44: Instrukcja Obsługi

    • Narzędzie należy utrzymywać w czystości, nie wolno zdejmować osłony GWARANCJA I SERWIS tłumika. Nitownice FAR objęte są 12-miesięczną gwarancją, która biegnie od daty zakupu. • Nie szarpać narzędzia za przewód zasilania powietrzem, przewód z Rozpatrzenie gwarancji należy do autoryzowanego sprzedawcy FAR. Gwarancja powietrzem powinien być...

  • Seite 45: Identyfikacja Narzędzia

    KJ 45/S KJ 45/S IDENTYFIKACJA NARZĘDZIA GŁÓWNE CZĘŚCI SKŁADOWE Na nitownicy KJ 45/S jest identyfi kowana poprzez oznaczenie obejmujace nazwe A) ................ Śruba imbusowa i adres producenta, okreslenie maszyny, oznakowanie CE oraz rok produkcji. W B) ...................Głowica razie potrzeby skorzystania z pomocy technicznej, należy zawsze podać dane C) ............Pierścień...

  • Seite 46: Zasilanie Powietrzem

    KJ 45/S KJ 45/S ZASILANIE POWIETRZEM (rys f1) WSTĘPNE CZYNNOŚCI PRZED URUCHOMIENIEM (rys f2-f3) Instalacja powinna posiadać urządzenia oczyszczające powietrze i umożliwiać Sprawdzamy czy trzpień gwintowany (A) i głowica (B) które są na nitownicy odpływ kondensatu i powinna zapewniać na wejściu stałe ciśnienie 6 bar.

  • Seite 47: Montaż Nitonakrętki

    KJ 45/S KJ 45/S 1 ÷ 4 Max skok drążka Obroty (M) Skok drążka Obroty (M) Min skok drążka Obroty (M) ~ 8 mm ~ 0.4 mm ~ 2 mm MONTAŻ NITONAKRĘTKI (rys f4-f5-f6) Upewniamy się że na nitownicy jest zamontowany trzpień (A) oraz głowica (B) o żądanej średnicy, oraz czy regulacja siły zacisku jest prawidłowa.

  • Seite 48: Awaryjne Uruchomienie Nitownicy

    KJ 45/S KJ 45/S AWARYJNE URUCHAMIANIE NITOWNICY (rys f7) W przypadku, gdy zachodzi potrzeba wymuszonego wykręcania gwintowanego trzpienia z nitonakrętki, należy wcisnąć przycisk (P). UWAGA! Powyższą czynność wykonujemy mocno trzymając nitownicę, w przeciwnym razie jej gwałtowne poruszenie może doprowadzić do uszkodzenia lub zagrażać użytkownikowi .

  • Seite 49: Wymiana Trzpienia

    KJ 45/S KJ 45/S ZMIANA FORMATU (rys. f8-f9 f10-f11) Nitownica zostaje dostarczona z 6 parami trzpieni gwintowanych (A), głowic (B), zabieraków (R) i, tylko dla serii trzpieni gwintowanych od M4 do M6, przekładek (S) (f8). Celem przeprowadzenia zmiany formatu, należy: •...

  • Seite 50: Regulacja Zespołu Trzpień Głowica

    KJ 45/S KJ 45/S REGULACJA ZESTAWU TRZPIEŃ- GŁOWICA (rys f14-f15-f16) W zależności od długości nitonakrętki jaką stosujemy należy wyregulować ustawienie głowicy (B) względem trzpienia (A). Odłączyć zasilanie w sprężone powietrze od nitownicy. Ręcznie nakręcamy nitonakrętkę na gwintowany trzpień, tak aby kołnierz nitonakrętki dotykał...

  • Seite 51: Wymiana Oleju

    • sprawdzamy poziom oleju (rys f18). Przegląd serwisowy Zalecamy gruntowny przegląd narzędzia po 600.000 cykli lub corocznie. W takim przypadku, przeglądu może dokonać tylko autoryzowany serwis FAR. UTYLIZACJA ZUŻYTEGO NARZĘDZIA W przypadku zużytego narzędzia, jego utylizacje przeprowadzamy zgodnie z przepisami danego kraju.

  • Seite 52: Гарантийные Обязательства И Сервисное Обслуживание

    руководстве по эксплуатации и техническому обслуживанию. • Держать оборудование в хорошем состоянии и в чистоте; никогда не При наличии брака или повреждений Far S.r.l. берет на себя обязательство удалять с аппарата защитные устройства и глушитель. починить и/или заменить только те детали, которые, по собственному...

  • Seite 53: Идентификационные Данные Заклёпывающего Аппарата

    использованные при разработке данной модели, позволили снизить подвергаются верхние конечности ..........< 2,5 m/s размеры и вес и сделали заклёпывающий аппарат KJ 45/S очень удобным ** нл = литры при температуре 20°C и атмосферном давлении в обращении инструментом. Вероятность утечек гидродинамической...

  • Seite 54: Подача Воздуха

    KJ 45/S KJ 45/S ПОДАЧА ВОЗДУХА (рисунке f1) ПОДГОТОВИТЕЛЬНЫЕ ОПЕРАЦИИ (рисунке f2-f3) Система сжатого воздуха должна включать устройства для очистки воздуха, Убедиться в том, что набор – распорка с резьбой (А) и головка (В), установленные на заклёпывающем аппарате, соответствуют размеру...

  • Seite 55: Установка Вставки

    KJ 45/S KJ 45/S 1 ÷ 4 Максимальный ход распорки Обороты (M) Ход распорки Обороты (M) Минимальный ход распорки Обороты (M) ~ 8 mm ~ 0.4 mm ~ 2 mm УСТАНОВКА ВСТАВКИ (рисунке f4-f5-f6) Убедиться в том, что набор – распорка с резьбой (А) и головка (В), установленные...

  • Seite 56: Аномалии В Работе

    KJ 45/S KJ 45/S АНОМАЛИИ В РАБОТЕ (рисунке f7) Во всех случаях, когда требуется принудительно отвинтить резьбовую распорку от вставки, нажать на кнопку (P). ВНИМАНИЕ! Производить данные действия крепко держа заклёпывающий аппарат, чтобы предотвратить резкие движения, которые могут нанести ущерб людям...

  • Seite 57: Смена Формата

    KJ 45/S KJ 45/S СМЕНА ФОРМАТА (рис. f8-f9-f10-f11) Заклёпывающий аппарат поставляется с 6-ю парами резьбовой тяговой штанги (A), головки (B), носителей (R) и, только для серии с тяговой штангой от M4 до M6 – прокладочным кольцом (S) (f8). Для того, чтобы выполнить смену формата необходимо следовать...

  • Seite 58: Регулировка Блока Тяговой Штанги Головки

    KJ 45/S KJ 45/S РЕГУЛИРОВКА БЛОКА ТЯГОВОЙ ШТАНГИ ГОЛОВКИ (рисунке f14-f15-f16) При изменении длины зажимаемой вставки необходимо отрегулировать положение головки (В) по отношению к резьбовой распорке (А). Перекрыть подачу сжатого воздуха к заклёпывающему аппарату. Завинтить, вручную, вставку требуемой длины на резьбовую распорку...

  • Seite 59: Доливка Масла В Гидродинамический Контур С Масляной Средой

    Рекомендуется производить полный технический осмотр заклёпывающего аппарата после 600.000 рабочих циклов или раз в год. Для этого необходимо обращаться в официальные центры поддержки, имеющие авторизацию компании FAR s.r.l. ПЕРЕРАБОТКА ЗАКЛЁПЫВАЮЩЕГО АППАРАТА Для переработки заклёпывающего аппарата соблюдать положения и нормы местного законодательства.

  • Seite 60: Parti Di Ricambio

    KJ 45/S KJ 45/S PARTI DI RICAMBIO Tav. 1/4 Tav. 2/4 N° COD. DESCRIZIONE N° COD. DESCRIZIONE 713291 1 Testina M10 711722 1 Guarnizione BALSELE B094063 ( B-NEI ) 02 71C00281 1 Vite TCEI M10x70 UNI 5931 classe 12.9 713402 1...
  • Seite 61 KJ 45/S KJ 45/S PARTI DI RICAMBIO Tav. 3/4 Tav. 4/4 N° COD. DESCRIZIONE N° COD. DESCRIZIONE 710528 1 Guarnizione OR 008 DOWTY 104 71C00305 1 Ghiera 1/4 GAS 710572 1 Guarnizione OR 2-120 PARKER (N674-70) 713192 5 Gabbia A - P...

  • Seite 62: Spare Parts

    KJ 45/S KJ 45/S SPARE PARTS Tab. 1/4 Tab. 2/4 CODE Q.ty DESCRIPTION CODE Q.ty DESCRIPTION 713291 1 Head M10 711722 1 Gasket BALSELE B 094063 (B-NEI) 02 71C00281 1 Screw TCEI M10x70 UNI 5931 class 12.9 713402 1 Seeger ring JV-25...
  • Seite 63 KJ 45/S KJ 45/S SPARE PARTS Tab. 3/4 Tab. 4/4 CODE Q.ty DESCRIPTION CODE Q.ty DESCRIPTION 710528 1 Gasket OR 008 DOWTY 104 71C00305 1 Ring nut 1/4 GAS 710572 1 Gasket OR 2-120 PARKER (N674-70) 713192 5 Cage A - P...

  • Seite 64: Pieces Detachees

    KJ 45/S KJ 45/S PIECES DETACHEES Tab. 1/4 Tab. 2/4 N° CODE Q.té DESCRIPTION N° CODE Q.té DESCRIPTION 713291 1 Tête M10 711722 1 Garnitures BALSELE B 094063 (B-NEI) 02 71C00281 1 Vis TCEI M10x70 UNI 5931 classe 12.9 713402 1...
  • Seite 65 KJ 45/S KJ 45/S PIECES DETACHEES Tab. 3/4 Tab. 4/4 N° CODE Q.té DESCRIPTION N° CODE Q.té DESCRIPTION 710528 1 Garniture OR 008 DOWTY 104 71C00305 1 Bague 1/4 GAS 710572 1 Garniture OR 2-120 PARKER (N674-70) 713192 5 Cage...

  • Seite 66: Ersatzteile

    KJ 45/S KJ 45/S ERSATZTEILE Taf. 1/4 Taf. 2/4 KODE Merge BESCHREIBUNG KODE Merge BESCHREIBUNG 713291 1 Mundstück M10 711722 1 Dichtung BALSELE B 094063 (B-NEI) 02 71C00281 1 Schraube TCEI M10x70 UNI 5931 Klasse 12.9 713402 1 Seeger ring JV-25 03 72A00105 1 Sechskantgruppe für Zugbolzen M10...
  • Seite 67 KJ 45/S KJ 45/S ERSATZTEILE Taf. 3/4 Taf. 4/4 KODE Merge BESCHREIBUNG KODE BESCHREIBUNG Merge 710528 1 Dichtung OR 008 DOWTY 104 71C00305 1 Nutmutter 1/4 GAS 710572 1 Dichtung OR 2-120 PARKER (N674-70) 713192 5 Käfi g A - P...

  • Seite 68: Piezas De Repuesto

    KJ 45/S KJ 45/S PIEZAS DE REPUESTO Tab. 1/4 Tab. 2/4 N°. CODIGO DESCRIPCIÓN N°. CODIGO DESCRIPCIÓN C.dad C.dad 713291 Cabeza M10 711722 1 Junto BALSELE B094063 (B-NEI) 02 71C00281 Tornillo TCEI M10x70 UNI 5931 classe 12.9 713402 1 Seeger JV-25...
  • Seite 69 KJ 45/S KJ 45/S PIEZAS DE REPUESTO Tab. 3/4 Tab. 4/4 N° CODIGO DESCRIPCIÓN N° CODIGO DESCRIPCIÓN C.dad C.dad 710528 1 Junto OR 008 DOWTY 104 71C00305 1 Virola 1/4 GAS 710572 1 Junto OR-2-120 PARKER (N674-70) 713192 5 Jaula...

  • Seite 70: Części Zamienne

    Śruba TCE M4X65 UNI 5931 klasa 12.9 71345517 1 Tulejka 72A00101 Zestaw sześciokąt do trzpien M4 713170 6 Pierścień głowicy 709033 Walizka plastikowa czerwona do KJ 45/S 716198 1 Śruba TCEI M4X12 UNI 5931 75036018 Instrukcja obsługi KJ 45/S 72A00009 1 Osłona silniczka 72A00053...
  • Seite 71 KJ 45/S KJ 45/S CZĘŚCI ZAMIENNE Tab. 3/4 Tab. 4/4 Numer Kod. Ilości OPIS Numer Kod. Ilości OPIS 710528 1 Uszczelka OR 008 71C00305 1 Pierścień ¼ GAS 710572 1 Uszczelka OR -2-120 713192 5 Koszyczek A - P 710385 2...
  • Seite 72 KJ 45/S KJ 45/S ДЕТАЛИ Черт. 1/4 Черт. 2/4 количе- количе- номер код ОПИСАНИЕ номер код ОПИСАНИЕ ство ство 713291 Головка М10 711722 1 Уплотнение BALSELE B 094063 (B-NEI) 71C00281 Винт TCEI M10x70 UNI 5931 класс 12.9 713402 1 Кольцо Seeger JV-25 72A00105 Шестигранный...
  • Seite 73 KJ 45/S KJ 45/S ДЕТАЛИ Черт. Черт. 4/4 количе- количе- номер код ОПИСАНИЕ N° COD. ОПИСАНИЕ ство ство 710528 1 Уплотнительное кольцо OR 008 DOWTY 71C00305 1 Зажимное кольцо 1/4 GAS 710572 1 Уплотнительное кольцо OR 2-120 PARKER (N674-70) 713192 5 Кожух...
  • Seite 74 KJ 45/S KJ 45/S Tav. 1/4 • Tab. 1/4 • Tab. 1/4 • Taf. 1/4 • Tab. 1/4 • Tab. 1/4 • Черт. 1/4 PARTI DI RICAMBIO • SPARE PARTS • PIECES DETACHEES • ERSATZTEILE • PIEZAS DE REPUESTO • CZĘŚCI ZAMIENNE • ДЕТАЛИ...
  • Seite 75 KJ 45/S KJ 45/S Tav. 2/4 • Tab. 2/4 • Tab. 2/4 • Taf. 2/4 • Tab. 2/4 • Tab. 2/4 • Черт. 2/4 PARTI DI RICAMBIO • SPARE PARTS • PIECES DETACHEES • ERSATZTEILE • PIEZAS DE REPUESTO • CZĘŚCI ZAMIENNE • ДЕТАЛИ...
  • Seite 76 KJ 45/S KJ 45/S Tav. 3/4 • Tab. 3/4 • Tab. 3/4 • Taf. 3/4 • Tab. 3/4 • Tab. 3/4 • Черт. 3/4 PARTI DI RICAMBIO • SPARE PARTS • PIECES DETACHEES • ERSATZTEILE • PIEZAS DE REPUESTO • CZĘŚCI ZAMIENNE • ДЕТАЛИ...
  • Seite 77 KJ 45/S KJ 45/S Tav. 4/4 • Tab. 4/4 • Tab. 4/4 • Taf. 4/4 • Tab. 4/4 • Tab. 4/4 • Черт. 4/4 PARTI DI RICAMBIO • SPARE PARTS • PIECES DETACHEES • ERSATZTEILE • PIEZAS DE REPUESTO • CZĘŚCI ZAMIENNE • ДЕТАЛИ...
  • Seite 78 KJ 45/S KJ 45/S F001 PARTI DI RICAMBIO • SPARE PARTS • PIECES DETACHEES • ERSATZTEILE • PIEZAS DE REPUESTO • CZĘŚCI ZAMIENNE • ДЕТАЛИ Date 01-2011 Revisione - 03...
  • Seite 80 The list of the service centres is available on our website http://www.far.bo.it ( Organization ) La liste des centres d’assistance est disponible sur notre site internet http://www.far.bo.it ( Organisation ) Die Liste der Reparaturservices ist verfügbar unter unserer Webseite http://www.far.bo.it ( Organisation ) La lista de los servicios postventa es disponible en nuestro sitio web http://www.far.bo.it ( Organización )
