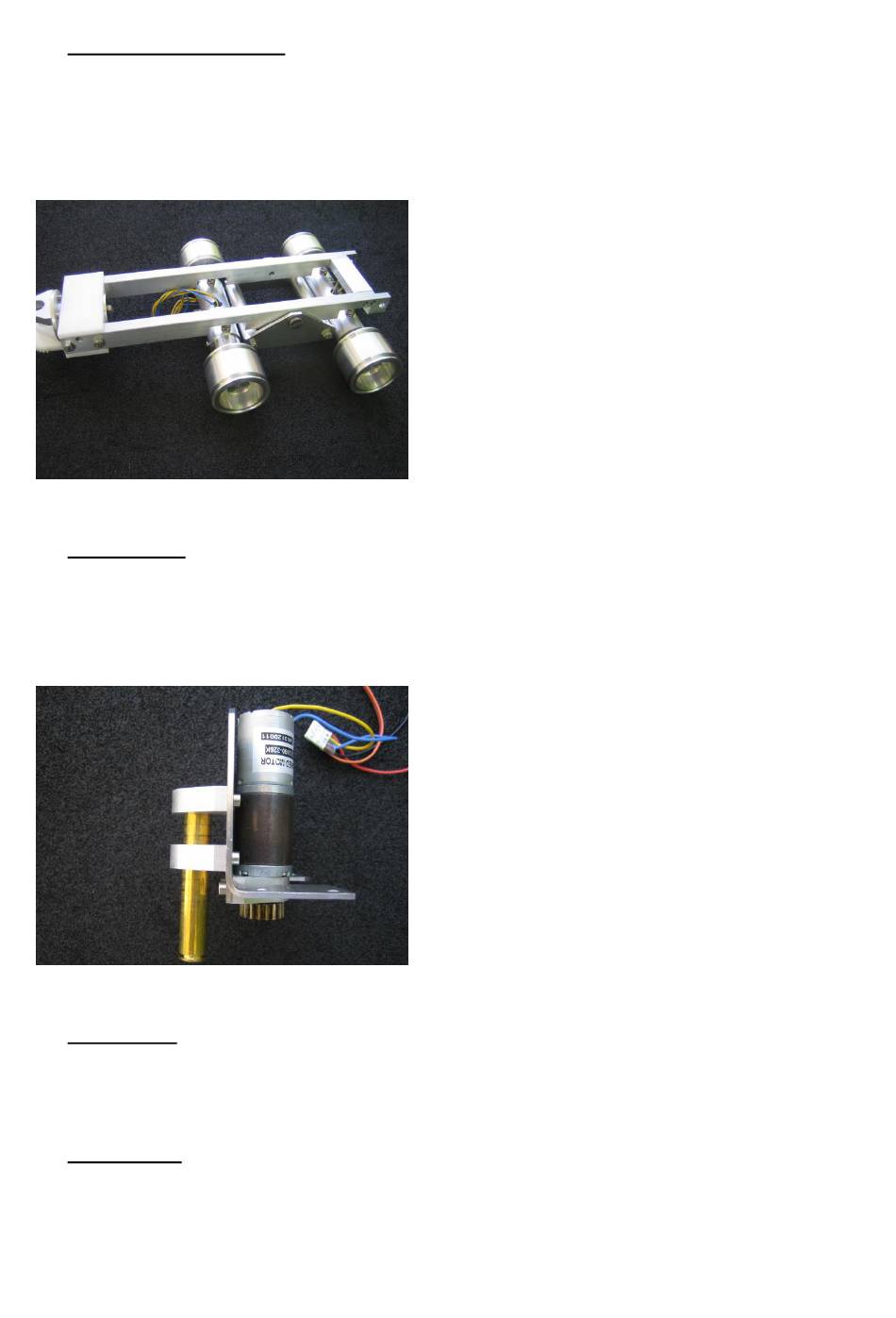

4) Hinterwagen Pendelachse:
Stecken Sie die Federn in die Bohrungen der Hinterwagen-Rahmenschenkel und stülpen diese über die M3
Inbusschraube, so dass diese dort geführt werden.
Stecken Sie Flachkopfschrauben mit Ansatz durch die Bohrung der Achsbrücken, legen eine U-Scheibe 8mm
zwischen Rahmenschenkel und Achsbrücke und verschrauben es.
5) Knicklenkung:
gemäß der Bauanleitung „Knicklenkung" auf der abgewinkelten Platte des
Montieren Sie die Knicklenkung
Vorderwagens. Wie gezeigt, 2 x Drehgelenk und 1 x Motorhalter-Drehgelenk auf der Platte verschrauben mit
4xInbusschraube M3x8, den Motor auf dem Motorhalter-Drehgelenk und das Motorritzel auf der Motorwelle mit
1x Madenschraube M5. (Schraubensicherung leicht verwenden)
6) Vorderachse:
Montieren Sie die Motoren (und später auch die Felgen) wie bei den Hinterachsen beschrieben.
7) Vorderwagen:
Verschrauben Sie die Winkelplatte des Vorderwagens mit 4 x Sechskantschrauben M4x10 mit den
Rahmenschenkel Vorderwagen und die Montageplatte (für die Elektrik) mit 4 x Linsenkopfschraube M3.
Stecken Sie die Vorderachse in die Seitenbleche des Vorderwagens und verschrauben die Seitenplatten mit den
vorderen Rahmenschenkel mit 4x Linsenkopfschraube M3x8. Die Vorderachse muss gegen Verdrehen mit
Klebstoff (Sekundenkleber, oder Epoxy) gesichert werden.
