EA KIT320-8
TOUCH PANEL
(NUR EA KIT320-8xxTP)
Die Versionen EA KIT320-8CTP und -8LWTP werden mit einem
analogen resitiven Touchpanel geliefert. Bis zu 80 Touchbereiche
(Tasten, Schalter, Menüs, Bargraph eingaben), können gleichzeitig
definiert werden. Die Bedieneinheit unterstützt dieses Touch Panel mit
komfortablen Befehlen (Seite 12). Beim Berühren der Touch-Tasten
können diese automatisch invertiert werden und ein Summer signalisiert
die Berührung. Der definierte Return-Code der Taste wird über die
serielle Schnittstelle gesendet oder es wird, statt dessen ein internes
Touch Makro mit der Nummer des Return-Codes gestartet.
TOUCHPANELABGLEICH
Das Touchpanel ist bei Auslieferung abgeglichen und sofort einsatzbereit. Durch Alterung und
Abnutzung kann es nötig sein, dass das Touchpanel neu abgeglichen werden muss.
Abgleichprozedur:
1. Beim Einschalten Touch berühren und gedrückt halten. Nach Erscheinen der Meldung
"touch adjustment ?" den Touch wieder loslassen (alternativ den Befehl 'ESC @' senden).
2. Innerhalb 1 Sekunde den Touch nochmals für mindestens 1 Sekunde berühren.
3. Den Anweisungen zum Abgleich folgen (2 Punkte Linksoben und Rechtunten betätigen).
ANSCHLUSS FÜR DOTMATRIX-DISPLAY
An den Lötaugen J6 und J7 kann maximal ein externes Dotmatrix-Modul
(mit HD44780 oder kompatibel) mit 1x8 bis zu 4x20 bzw. 2x40 Zeichen
angeschlossen werden. Dieses Dotmatrix-Display wird sehr komfortabel
über die Terminal-Befehle 'ESC T xx' angesprochen. Alternativ stehen
Befehle zur Verfügung ('ESC L xx') um den HD44780 direkt anzusteuern.
Ein Poti für die Kontrasteinstellung ist bereits bestückt. Für eine evtl. LED-
Hintergrundbeleuchtung kann ein passender Vorwiderstand R
bestückt werden.

MAKRO PROGRAMMIERUNG

Einzelne oder mehrere Befehlsfolgen können als sog. Makros zusammengefasst und im Daten-Flash
fest abgespeichert werden. Diese können dann mit den Befehlen Makro ausführen gestartet werden.
Es gibt verschiedene Makrotypen:
Normal Makro (0..255)
Start per Befehl 'ESC MN xx' über serielle Schnittstelle oder von einem anderen Makro aus. Es können
auch mehrere hintereinander liegende Makros automatisch zyklisch aufgerufen werden (Movie, sich
drehende Sanduhr, mehrseitiger Hilfetext). Diese automatischen Makros werden solange abgearbeitet
bis ein Befehl über die RS-232 empfangen wird, oder ein anderes Makro mit entsprechendem Return-
Code ausgelöst wird (z.B. Touch-, Port-, Matrixmakro).
Touch Makro (1..255)
Start beim Berühren/Loslassen eines Touchfeldes (nur bei Versionen mit Touch Panel TP) oder per
Befehl 'ESC MT xx'.
Menü Makro (1..255)
Start bei Auswahl eines Menüeintrages oder per Befehl 'ESC MM xx'.
Bit Makro (1..8) bzw. (9..16)
Start bei Anlegen/Änderung einer Spannung an einzelnen Eingängen IN 1..8 (Bitweise) oder per Befehl
'ESC MB xx'. Die Bit-Makros 1..8 reagieren auf steigende Flanke, Bit-Makros 9..16 auf die fallende
Flanke der Eingänge 1..8.
6

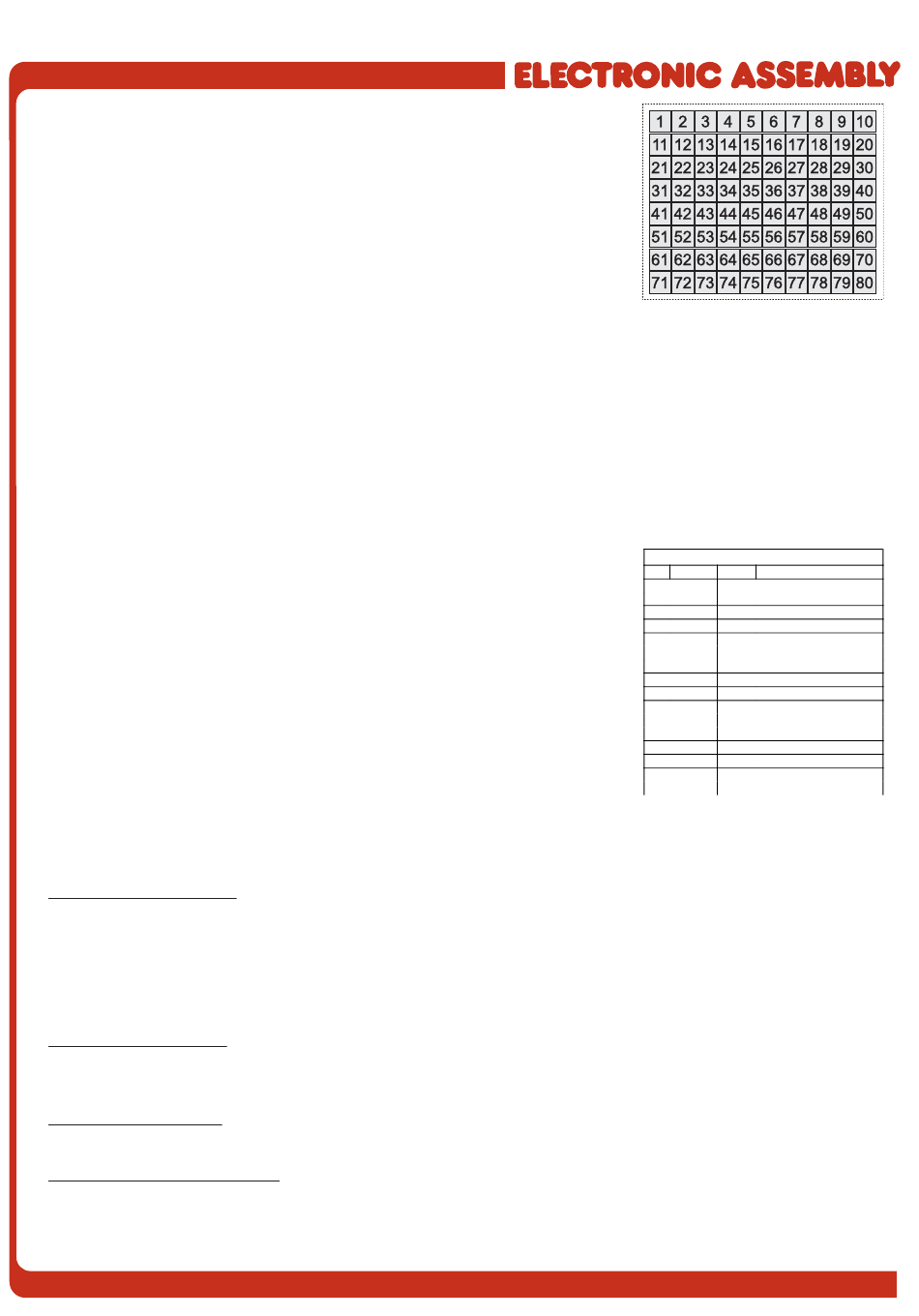

Vordefinierte TouchFelder fx für die
Befehle 'ESC AC' und 'ESC AG'
Dotmatrix-Anschluss J6 + J7
Pin Symbol Pegel Beschreibung
1 VSS L Versorgung 0V, GND
2 VDD H Versorgung +5V
3 VEE - Displayspannung 0V-5V
4 RS H / L Register Select
5 R/W H / L H: Read / L: Write
6 E H Enable
7 D0 H / L Datenleitung 0 (LSB)
8 D1 H / L Datenleitung 1
9 D2 H / L Datenleitung 2
10 D3 H / L Datenleitung 3
11 D4 H / L Datenleitung 4
12 D5 H / L Datenleitung 5
LED
13 D6 H / L Datenleitung 6
14 D7 H / L Datenleitung 7
15 A - Anode für LED (RLED)
16 K L Kathode f. LED (=VSS)
