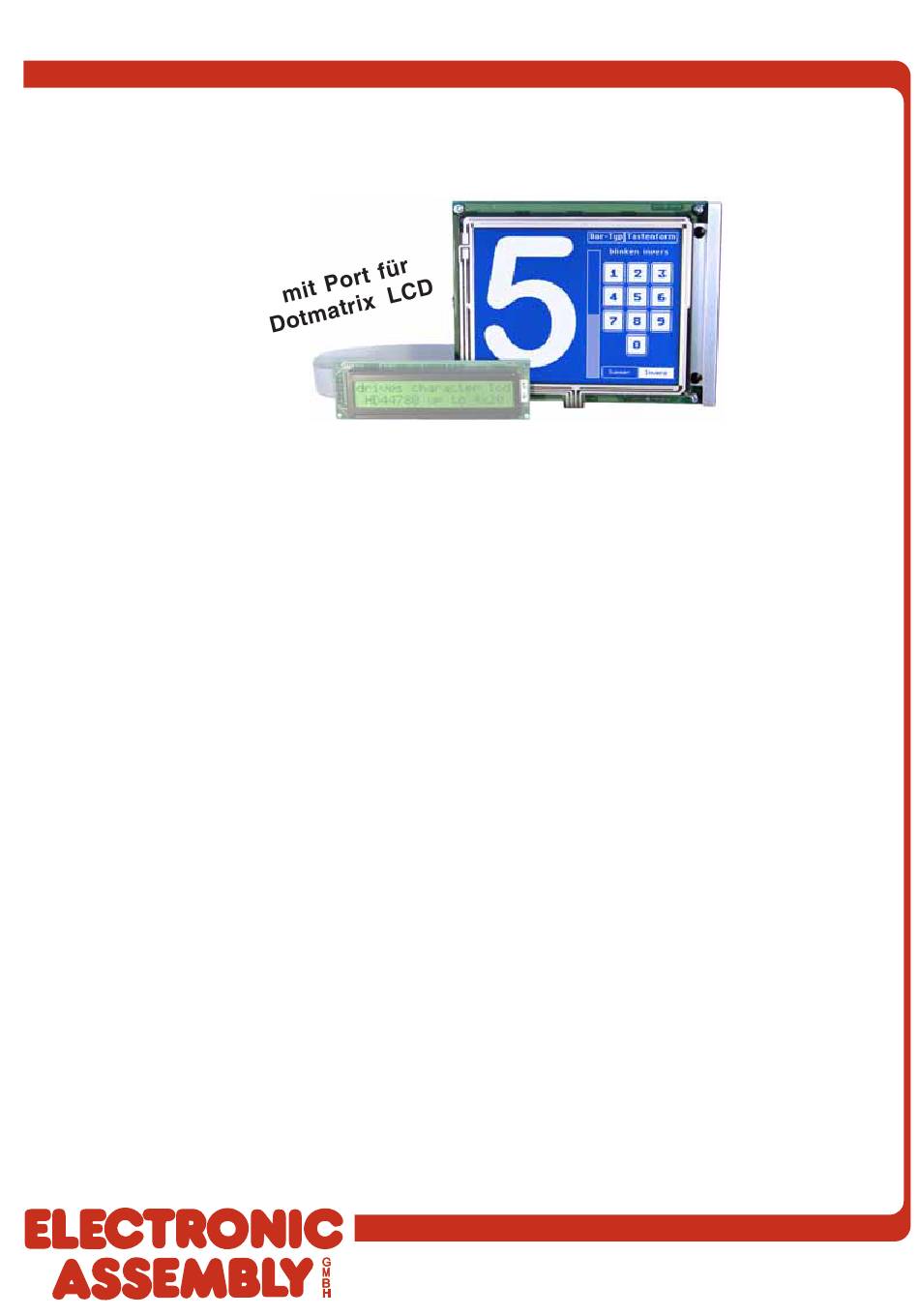

8.2004
TECHNISCHE DATEN
* 5,7" LCD GRAFIKDISPLAY MIT DIVERSEN GRAFIKFUNKTIONEN UND FONTS
* 320x240 PIXEL MIT CFL-BELEUCHTUNG BLAU NEGATIV (EMPFOHLEN)
* 320x240 PIXEL MIT LED-BELEUCHTUNG WEISS, SCHWARZE SCHRIFT
* FONT ZOOM VON ca. 2mm BIS ZU ca. 80mm, in 90° SCHRITTEN DREHBAR
* VERSORGUNG +5V±2%@500mA(CFL)/400mA(LED) ODER +9..35V OPTIONAL
* RS-232 ODER OPTIONAL RS-422 MIT BAUDRATEN 2.400..115.200 BD
* PIXELGENAUE POSITIONIERUNG BEI ALLEN FUNKTIONEN
* GERADE, PUNKT, BEREICH, UND/ODER/EXOR, BARGRAPH...
* CLIPBOARD FUNKTIONEN, PULL-DOWN MENÜS
* BIS ZU 256 BILDER INTERN SPEICHERBAR
* BIS ZU 1024 MAKROS PROGRAMMIERBAR (FLASH MIT 480 kB)
* TEXT UND GRAFIK MISCHEN, BLINKATTRIBUTE, INVERS BLINKEN
* BELEUCHTUNG PER SOFTWARE SCHALTBAR (AUS, EIN , HALBE HELLIGKEIT)
* ANALOGES TOUCH PANEL: VARIABLES RASTER MIT z.B. 10x8 FELDERN
* FREI DEFINIERBARE TASTEN UND SCHALTER
* MENÜS UND BARGRAPH PER TOUCH EINSTELLBAR
* DOTMATRIXDISPLAY ALS ZWEITANZEIGE DIREKT ANSCHLIESSBAR
BESTELLBEZEICHNUNG
320x240 DOTS 5,7" MIT CFL-BELEUCHTUNG, BLAU NEGATIV
WIE VOR, JEDOCH OHNE TOUCH PANEL
320x240 DOTS, WEISSE LED-BELEUCHTUNG, POSITIV MODE, FSTN
WIE VOR FSTN, JEDOCH OHNE TOUCH PANEL
OPTIONEN / ZUBEHÖR
VERSORGUNG +9..35V= STATT +5V=
RS-422 SCHNITTSTELLE STATT RS-232
OPTOKOPPLER ONBOARD FÜR 8 EIN- UND 8 AUSGÄNGE
ALUMINIUM EINBAUBLENDE, MATT-SCHWARZ ELOXIERT
ALUMINIUM EINBAUBLENDE, BLAU ELOXIERT
KABEL 1,5m FÜR ANSCHLUSS AN 9-POL. SUB-D (RS-232 FEMALE)
DISKETTE FÜR MAKROPROGRAMMIERUNG (PC-WIN95)
5,7" LCD-BEDIENEINHEIT
INKL. TOUCH PANEL
ZEPPELINSTRASSE 19 · D- 82 205 GILCHING
TEL 08105/778090 · FAX 08105/778099 · http://www.lcd-module.de
EA KIT320-8
EA KIT320-8CTP
Abm. 153x120mm
EA KIT320-8CTP
EA KIT320-8C
EA KIT320-8LWTP
EA KIT320-8LW
EA OPT-9/35V
EA OPT-RS4224
EA OPT-OPTO16
EA 0FP320-8SW
EA 0FP320-8BL
EA KV24-9B
EA DISK320
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für EA KIT320-8C
- Seite 1 * DOTMATRIXDISPLAY ALS ZWEITANZEIGE DIREKT ANSCHLIESSBAR BESTELLBEZEICHNUNG 320x240 DOTS 5,7" MIT CFL-BELEUCHTUNG, BLAU NEGATIV EA KIT320-8CTP WIE VOR, JEDOCH OHNE TOUCH PANEL EA KIT320-8C 320x240 DOTS, WEISSE LED-BELEUCHTUNG, POSITIV MODE, FSTN EA KIT320-8LWTP WIE VOR FSTN, JEDOCH OHNE TOUCH PANEL EA KIT320-8LW OPTIONEN / ZUBEHÖR...
-
Seite 2: Touch Panel
Für die einfache Anbindung an PC´s (speziell zur Makroprogrammierung) liefern wir optional ein ca. 1,5m langes Kabel mit 9-pol. SUB-D Stecker (female) EA KV24-9B. Einfach an die COM 1 oder COM 2 anstecken und loslegen. Hinweis: Das Kabel ist nicht für die RS-422 Version EA OPT-RS4224 geeignet. -
Seite 3: Versorgungsspannung
EA KIT320-8 VERSORGUNGSSPANNUNG In der Standardausführung wird die Versorgungsspannung von +5V über die Schraubklemme J1 eingespeist. Liegt die Version für 9..35V (EA OPT-9/ 35V) vor, erfolgt Stromversorgung über J2. Achtung: Unbedingt auf die richtige Polarität achten! Eine auch noch so kurzzeitige Verpolung kann zur sofortigen Zerstörung der gesamten... -
Seite 4: Ein- Und Ausgänge
EIN- UND AUSGÄNGE Ein- und Ausgänge J120 Symbol Funktion Pin Symbol Funktion Alle Bedieneinheiten EA KIT320 werden mit 8 digitalen +5V Versorgung 0V, Masse Ein- und 8 Ausgängen (5V CMOS Pegel, nicht Port Ausgang 1 Port Eingang 1 OUT1 / MO8... - Seite 5 EA KIT320-8 EXTERNE MATRIX-TASTATUR Am Steckeranschluss J120 kann eine Matrix-Tastatur (einzelne Tasten bis zur 8x8 Matrix) angeschlossen werden. Mit dem Befehl 'ESC Y M n1 n2 n3' werden die Anzahl der verwendeten Ein- und Ausgänge der Ports (n1,n2=1..8) definiert und die Tastenentprellung (n3=0..7 in 50ms Schritten) festgelegt.
-
Seite 6: Anschluss Für Dotmatrix-Display
EA KIT320-8 TOUCH PANEL (NUR EA KIT320-8xxTP) Die Versionen EA KIT320-8CTP und -8LWTP werden mit einem analogen resitiven Touchpanel geliefert. Bis zu 80 Touchbereiche (Tasten, Schalter, Menüs, Bargraph eingaben), können gleichzeitig definiert werden. Die Bedieneinheit unterstützt dieses Touch Panel mit komfortablen Befehlen (Seite 12). -
Seite 7: Schreibschutz Für Makroprogrammierung
Flash gebrannt wird. Dieser Vorgang dauert nur wenige Sekunden und sofort danach können die selbstdefinierten Makros genutzt werden. Eine ausführliche Beschreibung zur Programmierung der Makros finden Sie zusammen mit Beispielen auf der Diskette EA DISK320 unter dem Namen DOKU.DOC (für WORD) bzw. DOKU.TXT (DOS). - Seite 8 EA KIT320-8 interner Font 1: 4x6 monospaced interner Font 2: 5x6 monospaced interner Font 3: 6x8 monospaced interner Font 4: 8x8 monospaced interner Font 5: 7x12 monospaced interner Font 6: 8x16 monospaced...
-
Seite 9: Integrierte Und Externe Fonts
EA KIT320-8 INTEGRIERTE UND EXTERNE FONTS Es sind standardmäßig 6 monospaced Zeichensätze integriert, die sowohl im Terminal als auch im Grafikmodus verwendet werden können. Jeder Zeichensatz kann zudem bei der Grafikausgabe von 1- bis 8-facher Höhe verwendet werden. Unabhängig davon läßt sich auch die Breite verdoppeln bis verachtfachen. - Seite 10 EA KIT320-8 ALLE BEFEHLE AUF EINEN BLICK EA KIT320: Befehlstabelle 1 nach Reset Befehl Codes Anmerkung Befehle zur Ausgabe von Zeichenketten Eine Zeichenkette (...) an xx1,yy1 ausgegeben. ´NUL´ ($00), 'LF' ($0A) oder 'CR' Zeichenkette ausgeben ($0D) = Zeichenkettenende; Mehrere Zeilen werden durch das Zeichen '|' ($7C) Text L: Linksbündig, C: Zentriert...
-
Seite 11: Grundeinstellungen
Nach dem Einschalten bzw. nach einem Reset werden einige Funktionen auf einen bestimmten Wert voreingestellt (siehe letzte Spalte 'nach Reset' in der Tabelle). Beachten Sie bitte, daß alle Einstellungen durch Erstellen eines Power-On-Makros überschrieben werden können. EA KIT320: Befehlstabelle 2 nach Reset... - Seite 12 EA KIT320-8 EA KIT320: Befehle für das Touch-Panel nach Reset Befehl Codes Anmerkung Touch: Bereiche definieren 'C': Die Touch-Felder f1 bis f2 werden zu einer Taste definiert. 'T': Der Bereich von xx1,yy1 nach xx2,yy2 wird als Taste definiert. 'U': Das Bild Nr. n1 wird nach xx1,yy2 geladen und als Taste definiert.
- Seite 13 Terminal unterdrücken ASCII-Zeich.,FF,CR,LF werden unterdrückt. Befehle (ESC T) werden ausgeführt Terminalausgabe intern intern Alle Terminal-Ausgaben/Befehle wirken auf das interne Terminal des EA KIT320 Terminalausgabe extern Alle Terminal-Ausgaben/Befehle wirken auf das externe Dotmatrix Modul Einstellungen für das interne Terminal Font einstellen Font Nr.
-
Seite 14: Terminal-Betrieb
EA KIT320-8 TERMINAL-BETRIEB Nach dem Einschalten blinkt der Cursor in der ersten Zeile und das Display ist empfangsbereit. Alle ankommenden Zeichen werden als ASCII's im Terminal dargestellt (Ausnahme: CR,LF,FF,ESC,'#'). Der Zeilenvorschub erfolgt automatisch oder durch das Zeichen 'LF'. Ist die letzte Zeile voll, scrollt der Terminalinhalt nach oben. -
Seite 15: Rahmen Und Tastenformen
EA KIT320-8 PROGRAMMIERBEISPIEL In dem nachfolgenden Beispiel ist zu sehen wie die Zeichenkette "Test" linksbündig an den Koordinaten 117,32 ausgegeben werden kann. Beispiel Auszugebende Codes im ASCII-Modus für Terminal #ZL117, 32,Test <Return> für Turbo-Pascal write(aux, '#ZL117, 32,Test', chr(13) ); für ´C´... -
Seite 16: Abmessungen Ohne Touch Panel
ABMESSUNGEN OHNE TOUCH PANEL alle Maße in mm ABMESSUNGEN MIT TOUCH PANEL alle Maße in mm FRONTPANEL EA 0FP320-8 PANEL CUT OUT alle Maße in mm ZEPPELINSTRASSE 19 · D- 82 205 GILCHING TEL 08105/778090 · FAX 08105/ 778099 · http://www.lcd-module.de...
