EXTERNE MATRIX-TASTATUR
Am Steckeranschluss J120 kann eine Matrix-Tastatur (einzelne Tasten bis zur 8x8 Matrix)
angeschlossen werden. Mit dem Befehl 'ESC Y M n1 n2 n3' werden die Anzahl der verwendeten Ein- und
Ausgänge der Ports (n1,n2=1..8) definiert und die Tastenentprellung (n3=0..7 in 50ms Schritten)
festgelegt. Bitte beachten Sie, dass bei Anschluß einer externen Tastatur die digitalen Eingänge um die
Anzahl n1, und die Ausgänge um die Anzahl n2 reduziert werden.
Jede Taste wird i.d.R. zwischen einen Ausgang und einen Eingang geschaltet. Jeder Eingang ist mit
einem ca. 100kΩ Pullup abgeschlossen. Um Doppeltastendrücke zu erkennen, müssen die Ausgänge
voneinander entkoppelt werden. Dies geht am besten mit Schottky-Dioden (z.B. BAT 43).
Senden der Tastendrücke
Bei jedem Druck einer Taste (Tastennummer 1..64) wird das dazugehörende Matrix-Makro ausgeführt,
oder wenn kein Makro definiert ist, die Tastennummer mit Kennbuchstaben gesendet. Das Loslassen
der Taste wird nicht gesendet. Soll auch das Loslassen gesendet werden, so kann das über die
Definition des Matrix Makros Nr.0 realisiert werden.
Hinweis Falls die Handshakleleitung CTS das Senden nicht erlaubt, werden bis zu 8 Tastendrücke im
Tastenpuffer zwischengespeichert. Ist der Puffer voll, können ältere Tastendrücke verloren gehen.
Bestimmung der Tastennummer:
TastenNr = (AusgangNr - 1) * AnzahlEingänge + EingangNr (Ausgang = MOx, Eingang = MIx).
Beispiel: Anschluss von 4 Tasten in 3 Variationen
- Variante 1: Mit dem Befehl 'ESC Y M 2 2 ..' werden die 4 Tasten als 2x2 Matrix definiert. Die Tasten
werden an 2 Eingänge (MI1, MI2) und 2 Ausgänge (MO1, MO2) angeschlossen. Die
Ausgänge sind hier mit Dioden voneinander entkoppelt um Doppeltastendrücke erkennen
zu können. Es stehen weiterhin 6 Eingänge und 6 Ausgänge als Port-Anschlüsse zur
Verfügung.
- Variante 2: Mit dem Befehl 'ESC Y M 1 4 ..' werden die 4 Tasten als 1x4 Matrix definiert. Die Tasten
werden an 4 Ausgänge (MO1..MO4) angeschlossen und über den Eingang MI1
eingelesen. Es stehen weiterhin 7 Eingänge und 4 Ausgänge als Port-Anschlüsse zur
Verfügung.
- Variante 3: Wird nur ein Ausgang benutzt (4x1 Matrix), so können die Tasten auch gegen Masse
geschalten werden und direkt an den Eingänge eingelesen werden (= 4x0 Matrix). Mit dem
Befehl 'ESC Y M 4 0 ..' werden die 4 Tasten an den 4 Eingängen (MI1..MI4) definiert. Es
stehen weiterhin 4 Eingänge und alle 8 Ausgänge als Port-Anschlüsse zur Verfügung.

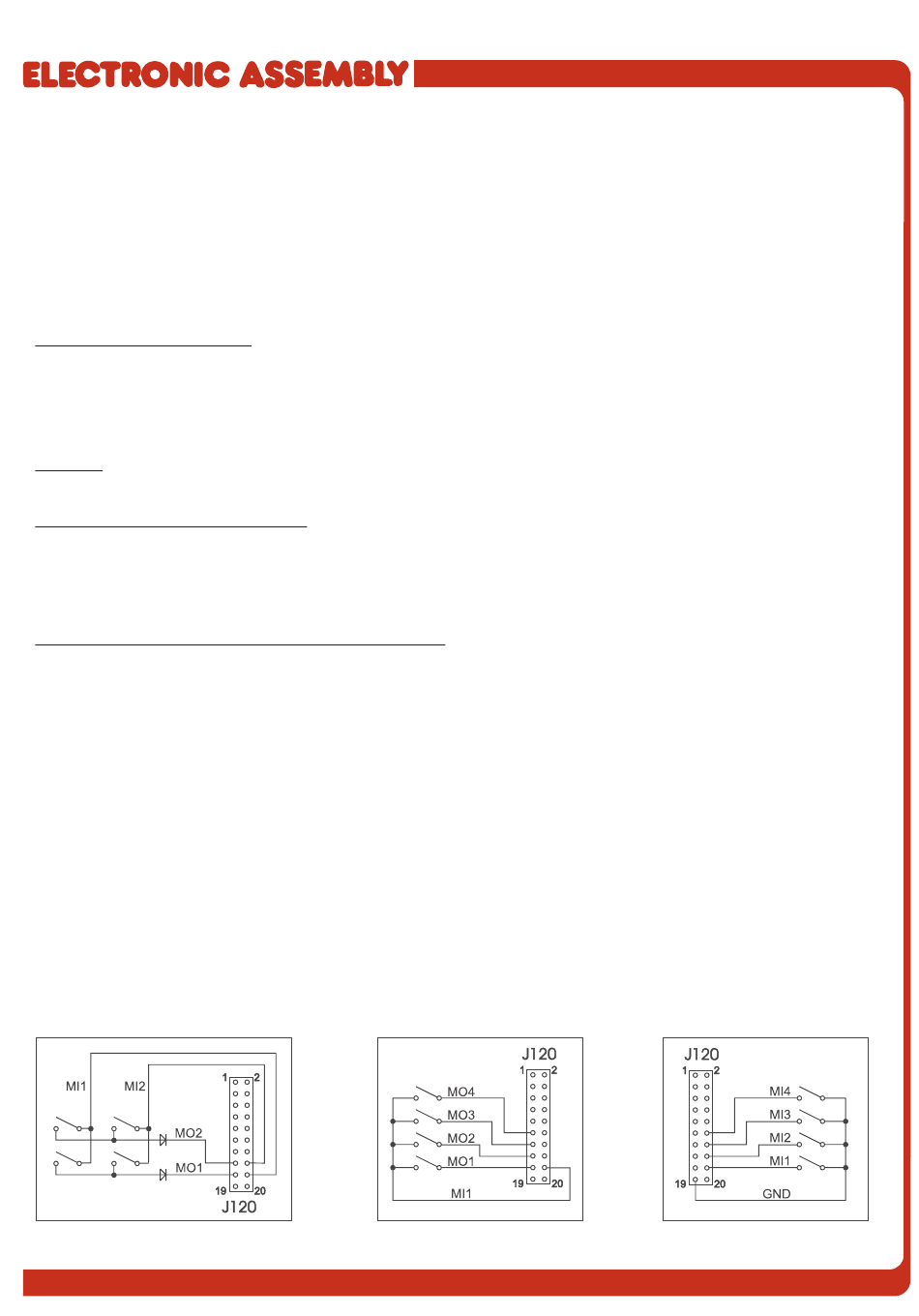

Variante 1: 2x2 Matrix
Variante 2: 1x4 Matrix
EA KIT320-8
Variante 3: 4x0 Matrix
