Impulsbreitentrigger
Impulsbreitentriggermodus: Der Impulstrigger erscheint entsprechend der
Impulsbreite. Abnormale
Impulsbreitenkondition gefunden werden.
Drücken Sie Trigger MENU→Modus→Impuls um das Impulsbreitentriggermenü wie
folgt anzuzeigen.

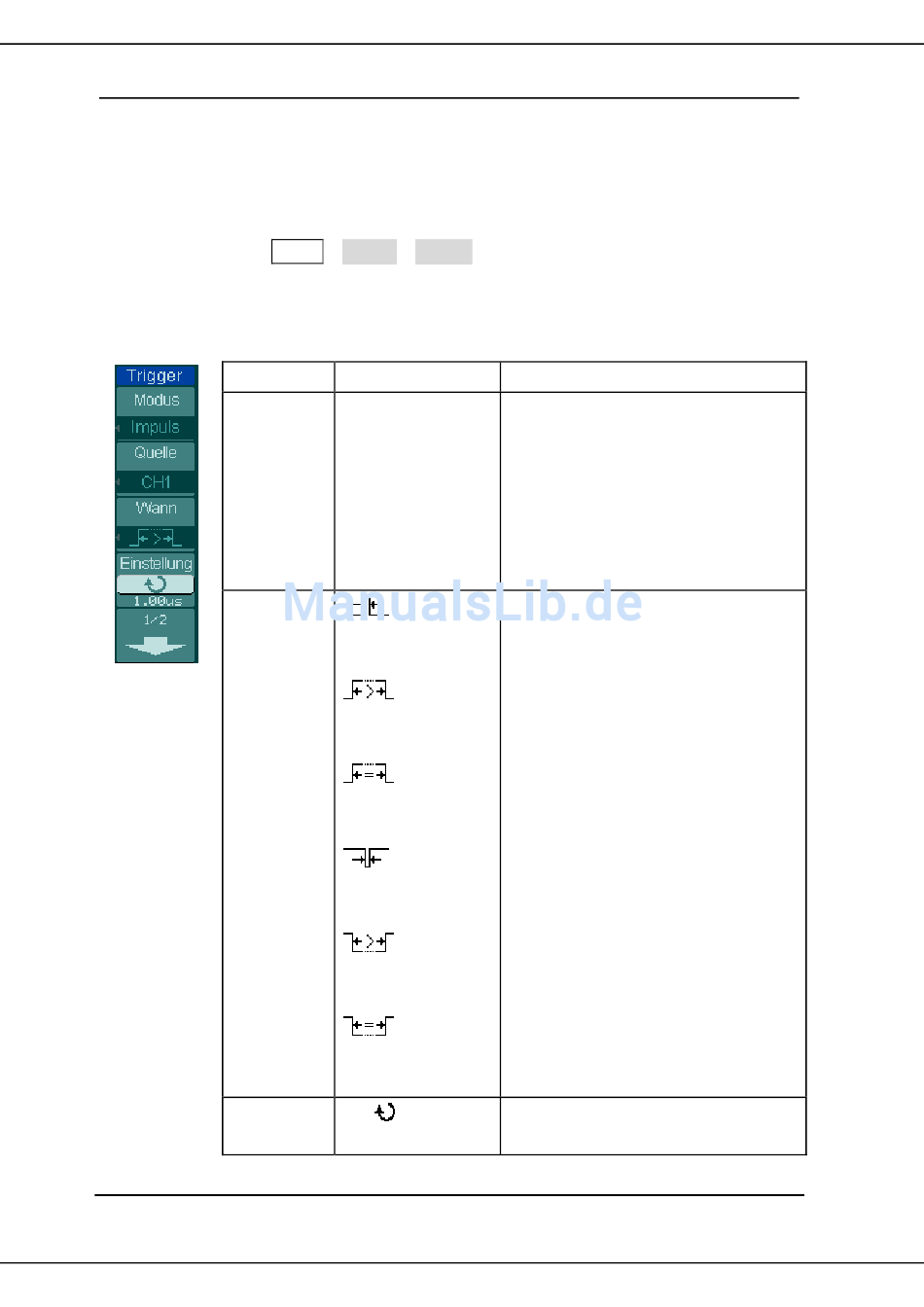

Abbildung 2- 43 Tabelle 2- 21 Das Pulsweitentriggermenü (Seite 1/2)
Menü
Quelle
Wann
Einstellung
2-42
Benutzerhandbuch für DS1000E, DS1000D Serie
Signale können

Einstellungen

Auswahl CH1 als Trigger Signal
CH1
Auswahl CH2 als Trigger Signal
CH2
Auswahl EXT TRIG als Trigger
EXT
Signal
D15-D0
Auswahl Digitalkanal in D15-D0 als
Trigger
Serie)
+Impulsbreite
(
kleiner als)
(+Impulsbreite
größer als)
(+Impulsbreite
gleich wie)
Auswahl Impulskondition
(-Impulsbreite
kleiner als)
(-Impulsbreite
größer als)
(-Impulsbreite
gleich wie)
Erforderliche Impulsbreite setzen
<Breite>
durch einstellen
Bemerkungen
Quelle (nur DS1000D
