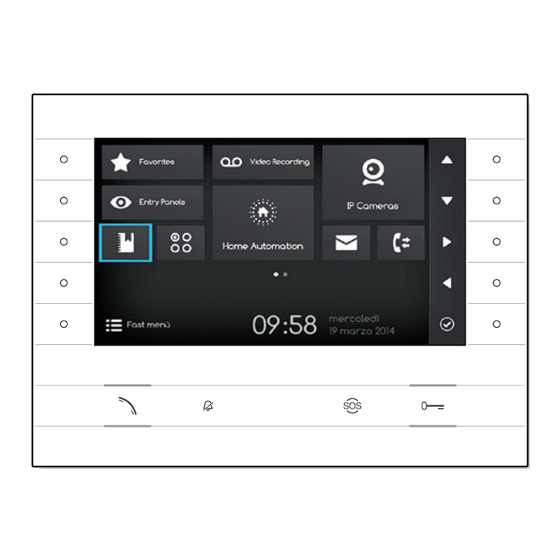

- Seite 1 VIDEO- FB00858-DE INNENSTATION FUTURA IP INSTALLATIONS- UND KONFIGURATIONSANLEITUNG DE Deutsch...
-
Seite 2: Allgemeine Hinweise
ALLGEMEINE HINWEISE • Lesen Sie aufmerksam die Anweisungen, bevor Sie mit dem Einbau beginnen, und führen Sie die vom Hersteller genannten 83,5 Arbeiten aus. • Die Installation, Programmierung, Inbetriebnahme und Wartung des Produktes dürfen ausschließlich von qualifiziertem und entsprechend geschultem Fachpersonal unter Einhaltung der geltenden Normen, einschließlich der Unfallverhütungs- und Abfallentsorgungsvorschriften, durchgeführt werden. -
Seite 3: Technische Eigenschaften
TECHNISCHE EIGENSCHAFTEN Futura IP Versorgung (V DC) 14÷20 Max. Stromaufnahme (mA) Power over Ethernet (PoE) IEEE 802.3af-PD Lagertemperatur [°C] -25°C ÷ +70 Betriebstemperatur [°C] 0 °C ÷ +35 Schutzart [IP] Anzeige 7 "TFT-Farb-LCD (Pixel) 800x480 Eigenschaften der Netzwerk-Benutzeroberfläche IEEE 802.3 Ethernet 10/100 Base-T (X), Automatische Geschwin- digkeit, Auto Halb-/Vollduplex-Modus, Auto-MDI / MDI-X. - Seite 4 J. • Mit Netzgerät VAS/101: 2 Futura IP, 100 m tot. max. mit Kabel- durchmesser 0,5 mm • Mit Netzgerät VAS/100.30: bis zu 3 Futura IP, 100 m tot. Max. mit Kabeldurchmesser 0,5 mm Switch PoE Switch PoE...
- Seite 5 KONFIGURATION UND INBETRIEBNAHME ÜBER DIE GERÄTESCHNITTSTELLE Erste Schritte mit PCS Xip Das Gerät ist Bestandteil einer auf einem Xip System basierenden Einheit, daher muss die Anlagenstruktur zuvor durch die Software PCS Xip erstellt werden. XIP Multi server Concierge ETI/miniSER Group of concierges ①...
-
Seite 6: Konfiguration Der Innensprechstelle
Konfiguration der Innensprechstelle Verwenden Sie die Tasten an der Seite des Deri- Einstellungen vats, um die Auswahl nach zu verschieben, um ⑩ auf Seite 2 der Homepage zu gelangen. Wählen Sie den Login-Button in den Optionender Geräte-Konfiguration ⑩ und drücken Sie die Taste neben dem Symbol Mittwoch Schnellmenü... - Seite 7 Das SIP-Menü Hinweis: um das ausgewählte Feld auszufüllen, BENUTZERNAME 00401201002 drücken Sie die Taste neben dem Symbol und benutzen Sie die Tastatur, die angezeigt PASSWORT Speichern wird. BENUTZERNAME: Geben Sie in dieses Feld den ANGEZEIGTER NAME “SIP-Benutzernamen SIP” ein, der dem Gerät von PCS Xip zugewiesen wurde.
-
Seite 8: Konfiguration Und Inbetriebnahme Über Web-Interface
192.168.1.100 192.168.1.4 192.168.1.100 Der Zugriff auf die zu konfigurierende Geräteadresse erfolgt über die Konfigurations-Website durch Eingabe in die Adressleiste Ihres Browsers FUTURA IP EINSTELLUNGEN (Firefox, Chrome, Safari). LANGUE Wählen Sie die Option Zugriff auf "Installationsprogramm" und geben Sie das Kennwort ein, das standardmäßig "112233" ist, um auf die Deutsch Konfigurationsbildschirme zuzugreifen. -
Seite 9: Wartung
Netzwerk Netzwerk Hilfe Beenden MAC-ADRESSE: Die Mac-Adresse des Geräts ist nicht veränderbar. System MODUS: Ermöglicht die Adresswahl zwischen: MAC-ADRESSE DHCP: IP-Adresse des Geräts wird durch den DHCP-Server zugewiesen. Datum und Uhrzeit Statisch: IP-Adresse des Geräts wird ,manuell zugewiesen. Netzwerk IP-ADRESSE: Wenn die Verwendung einer statischen IP gewählt wurde, MODUS geben Sie bitte in diesem Feld die IP-Adresse des Geräts ein. - Seite 10 Diagnose Diagnose Hilfe Beenden STATISTIKEN System STATISTIKEN LOGDATEIEN In dem Bereich werden Statistiken zur Gerätefunktion erfasst. Datum und Uhrzeit LOGDATEIEN PROTOKOLLEBENE Der Bereich ermöglicht das Generieren von Dateien, die nützliche Daten Netzwerk für den technischen Dienst enthalten, um Ursachen eventueller Anomalien Fehler festzustellen.
- Seite 12 CAME S.p.A. Via Martiri Della Libertà, 15 31030 Dosson di Casier - Treviso - Italy tel. (+39) 0422 4940 - fax. (+39) 0422 4941...
