CAME BPT XTS 5IP WH Benutzerhandbuch
Video-türsprechanlagen mit gegensprechfunktion für ip360-system
Vorschau ausblenden
Andere Handbücher für XTS 5IP WH:
- Benutzerhandbuch (29 Seiten) ,
- Installations- und konfigurationsanleitung (16 Seiten)
Verwandte Anleitungen für CAME BPT XTS 5IP WH
Inhaltszusammenfassung für CAME BPT XTS 5IP WH

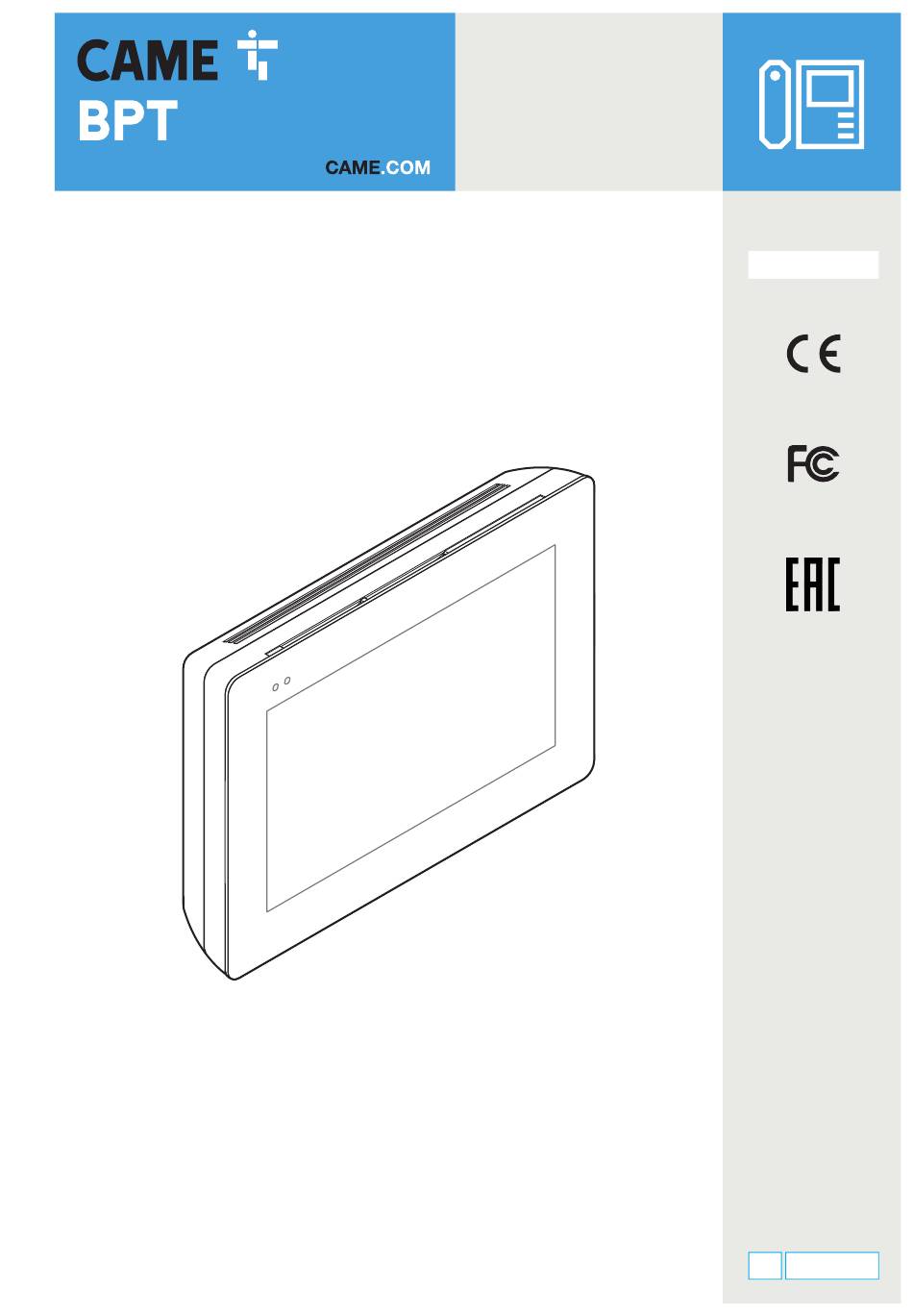

- Seite 1 Video-Türsprechanlagen FB01267-DE mit Gegensprechfunktion für IP360-System XTS 5IP WH - XTS 5IP BK BENUTZERHANDBUCH DE Deutsch...
- Seite 2 ALLGEMEINE HINWEISE Lesen Sie die Anweisungen genau durch bevor Sie das Gerät verwenden. • Die Installation, Programmierung, Inbetriebnahme und Wartung des Produktes müssen von entsprechend ge- • schultem Fachpersonal unter Einhaltung der geltenden Vorschriften, einschließlich der Unfallverhütungs- und Entsorgungsvorschriften, durchgeführt werden. Das Gerät darf ausschließlich für den Zweck, für den es entwickelt wurde, verwendet werden.
- Seite 3 Schaltflächen und Meldungen auf der Homepage Die Homepage ist abhängig von der Systemkonfiguration oder der Benutzeroberfläche unterschiedlich aufgebaut. Favoriten Außenstationen Kontakte Anrufbeantworter - Video 21:20 Donnerstag 15. März 2018 Info Zurück Home A Ausschluss der Klingeln; wenn diese Funktion H Diese Taste ist auf allen Seiten vorhanden und aktiviert ist, ist die rote LED eingeschaltet.
- Seite 4 VERWENDUNG DES GERÄTS Einen Anruf annehmen Anrufe von der Außenstation Das Bild des Anrufers (falls verfügbar) wird auf dem Bildschirm angezeigt. Das Audio von und zum Anrufer ist nicht aktiv. A Tippen Sie auf die Schaltfläche, um den Anruf anzunehmen und die Sprechfunktion zu aktivieren. B Tippen Sie auf die Schaltfläche, um den Anruf abzuweisen und zur Homepage zurückzugehen.
- Seite 5 Einen Anruf tätigen Mit dem Gerät können Sie anderen Innenstationen (Intercom), über das WLAN-Netzwerk (App) verbundene Geräte, oder Außenstationen anrufen. Einen Kontakt in der Favoritenliste anrufen A Tippen Sie auf das Symbol, um Favoriten Außenstationen die Favoritenliste aufzurufen. Angaben, wie Sie die Favori- tenliste füllen können finden Sie im Abschnitt "Kontakte"...
- Seite 6 Die Kommunikation mit der Außenstation einschalten B Tippen Sie auf das Symbol, um Favoriten Außenstationen die Liste der Außenstationen zu öffnen. Angaben, wie Sie die Liste der Außenstationen füllen können fin- Kontakte Anrufbeantworter - Video den Sie im Abschnitt "Kontakte" auf Seite 7.
- Seite 7 Kontakte Tippen Sie auf das Symbol, um die Kontaktliste zu öffnen. Favoriten Außenstationen Kontakte Anrufbeantworter - Video 21:20 Donnerstag 15. März 2018 Info Zurück Home Die Liste enthält alle Geräte, die kontaktiert werden können. Pförtner NORDEINGANG OSTEINGANG Wohnung HAUPTEINGANG 21:20 Donnerstag 15.
- Seite 8 Einheit A Wohneinheit. Wohnung B Innenstation. MODULE C In die Wohneinheit eingebunde- XTS Empfänger ne Geräte. App Mobile 1 Tippen Sie auf das Symbol, um XTS Empfänger, Dachzimmer den Kontakt der Favoritenliste hin- zuzufügen. XTS Empfänger, Keller Einen der Kontakte antippen, um 21:20 Donnerstag das Gespräch zu beginnen.
- Seite 9 Anrufbeantworter - Video A Tippen Sie auf das Symbol, um den Anrufbeantworter zu aktivieren/ deaktivieren. Favoriten Außenstationen Anrufbeantworter richtig zu konfigurieren, siehe Ab- schnitt "Video-Anrufbeantworter" auf Seite 16. Kontakte Anrufbeantworter - Video B Die Zahl auf rotem Grund ent- spricht der Anzahl der nicht auf- gerufenen Nachrichten im Anrufbe- antworter.
- Seite 10 Anruftypen Empfangener Anruf. Haupt-Außenstation Getätigter Anruf. Entgangener Anruf. Außenstation OST Nicht angenommene Anrufe sind Außenstation WEST markiert. Alles löschen Tippen Sie die entsprechende Zeile Intercom 01 an, um den Kontakt anzurufen. Haupt-Außenstation Tippen Sie auf das Symbol, um die gespeicherte Meldung wieder- 21:20 Donnerstag zugeben.
- Seite 11 CCTV A Tippen Sie auf das Symbol, um auf die Liste der verfügbaren Über- wachungskameras zuzugreifen. Anrufliste Aux-Liste Angaben, wie Sie die Liste der IP Überwachungskameras füllen können, finden Sie im Abschnitt "IP Überwachungskameras" auf CCTV Meldungen Seite 16. 21:20 Donnerstag 15.
- Seite 12 Eingehende Pförtnermeldun- gen werden nach Gesprächsthe- Pförtner ma geordnet. 15 Mar, 2018 12:42 Stromunterbrechung Die noch nicht aufgerufenen Nach- Pförtner 13. Mär, 2018 11:52 richten sind markiert. Korrespondenzadresse Neue Nachricht Tippen Sie auf das Symbol, um die Meldung aus der Liste zu Alles löschen löschen.
- Seite 13 ALLGEMEINE EINSTELLUNGEN Tippen Sie auf das Symbol, um auf die Liste mit den Einstellungen zu- zugreifen. Einstellungen 21:20 Donnerstag 15. März 2018 Info Zurück Home Systeminformationen Dieses Fenster enthält einige tech- nische Angaben, an denen Sie die Besonderheiten des Geräts sowie Systeminformationen die Hardware- und Softwareversion erkennen.
- Seite 14 Datum/Uhrzeit In diesem Fenster können Sie Da- tum und Uhrzeit der Innenstation einstellen. Modus Anleitung Auto A Datum und Uhrzeit werden vom Auto Modus System Benutzer von Hand eingestellt. NTP-Server B Datum und Uhrzeit werden au- Datum/Uhrzeit tomatisch synchronisiert. Das Netzwerk in dem das Ge- Kontinent rät eingebunden ist, muss über Land/Stadt...
- Seite 15 B Tippen Sie den Bereich an, um der AUX-Funktion, die Sie hinzu- fügen wollen, einen Namen zuzu- Beschreibung Tor öffnen weisen. Befehl Aux 3 C Wählen Sie in der Liste den Speicherort Außenstation Schaltbefehl, der dem AUX zuge- ordnet werden soll. D In der Liste den Bestimmungs- ort des AUX-Schaltbefehls wählen.
- Seite 16 Anrufbeantworter - Video Wenn die Anlage eine Video-Außenstation vorsieht, kann das Gerät eine Videonachricht aufzeichnen, wenn der angerufene Benutzer abwesend sein sollte. Der Anrufer kann durch eine entsprechende Begrüßungsmeldung (z.B. "Der Benutzer ist zur Zeit nicht anwesend, si können nach dem Piepton eine Nachricht hinterlassen") auf diese Möglichkeit hingewiesen werden. Diese Videomeldung wird nebst Datum und Uhrzeit des Anrufs gespeichert und kann später mit dem Anrufbe- antworter abgehört werden.
- Seite 17 B Berühren Sie den Bereich, um der IP-Kamera, die Sie hinzufügen möchten, einen Namen zuzuwei- Beschreibung sen. URI für Live-Ver- bindung C Tippen Sie den Bereich an und geben Sie den URI-String ein, der die Verbindung mit der Kamera er- Uri für Festbild möglicht.
- Seite 18 Bildschirm A Die Helligkeit des Bildschirms im Betrieb wird eingestellt. Helligkeit Helligkeit Bildschirmschoners wird Helligkeit im Stand-by eingestellt, wenn der Bildschirm im Bildschirm reinigen Standby ist. C Der Bildschirm ist 20 Sekunden lang berührungsunempfindlich, um ihn besser zu reinigen. Tippen Sie auf die Taste Zurück, um zur Liste der einzustellenden 21:20 Donnerstag...
- Seite 19 Erweiterte Einstellungen Für diesen Bereich sind spe- zifische Fachkenntnisse über den Betrieb der Video-Türsprechanla- Netzwerk ge erforderlich. Eine fehlerhafte SIP Einstellungen Konfiguration kann zu teilweisen oder vollständigen Fehlfunktionen Automatischer Türöffner führen. Aus diesem Grund können einige Parameter nur nach Ein- Konfiguration der Benutzeroberfläche gabe des Techniker-Passwortes (Standardpasswort 112233) ge-...
- Seite 20 SIP Einstellungen Manuelle Einstellung A Geben Sie in dieses Feld den Modus Anleitung Automatisch von PCS/Xip dem Gerät zugewiese- nen "SIP-Benutzernamen" ein. Flat Id B Geben Sie in dieses Feld das Benutzername Passwort ein, das ggf. im Ser- Passwort ver-Setup-Fenster den Zugangs- daten des Empfängers zugewiesen Angezeigter Name wurde.
- Seite 21 Automatischer Türöffner Diese Funktion ist vor allem für Arztpraxen, Kanzleien und Büros nützlich. Die Tür wird nach Druck auf die Klin- geltaste der Außenstation automatisch geöffnet. Sie können diese Funktion für bestimmte Zeitfenster und Tage programmieren. A Tippen Sie auf die entsprechen- de Schaltfläche, um ein neues Zeit- fenster hinzuzufügen.
- Seite 22 Sie können das ausgewählte Element bearbeiten. 08:30 - 12:30 Sie können das ausgewählte Mo Di Mi Do Fr Element löschen. 13:30 - 18:30 Mo Di Mi Do Fr Tippen Sie auf die Taste Zurück, Neue Zeitfenster um zur Liste der einzustellenden Parameter zurückzukehren.
- Seite 23 Alle leeren Bereiche antippen und im Dropdown-Menü den Inhalt aus- wählen, den Sie dem Bereich zu- Anzahl der Felder weisen möchten. Leer Leer Die Konfiguration mit der entspre- chenden Taste Speichern. Leer Einstellungen Speichern 21:20 Donnerstag 15. März 2018 Info Zurück Home Wartung...
- Seite 24 EINSTELLUNGEN NUR ÜBER WEBSEITE ERHÄLTLICH Auf den Webseiten können Sie die meisten Parameter, die über die Benutzeroberfläche der Innenstation ein- gestellt werden können, konfigurieren und zudem einige in diesem Abschnitt beschriebenen Zusatzfunktionen durchführen. Geben Sie die Adresse des Geräts in die Adressleiste des Brow- XTS 5 IP sers (Chrome, Firefox, Safari) ein.
- Seite 25 Wartung Wartung Hilfe Beenden Update System UPDATE PASSW. ÄND... KONFIGURAT... In diesem Fenster können sie die Datum und Uhrzeit Firmware des Geräts, wie folgt, ak- tualisieren: Netzwerk VERSION A Taste drücken, die Datei mit dem Firmware-Update in Ihrem Computer wählen und den Vorgang IP Überwachungskameras starten.
- Seite 28 Bezugsnormen. Das Produkt entspricht den geltenden Bezugsnormen. Abbau und Entsorgung. Verpackung und Gerät am Ende des Lebenszyklus nicht in die Umwelt gelangen lassen, sondern entsprechend den im Verwendungsland gültigen Vorschriften entsorgen. Die wiederverwertbaren Bestan- dteile, sind mit einem Symbol und dem Material-Kürzel gekennzeichnet. DIE IN DIESER ANLEITUNG ENTHALTENEN ANGABEN UND INFORMATIONEN KÖNNEN JEDERZEIT UND OHNE VO- RANKÜNDIGUNG GEÄNDERT WERDEN.
