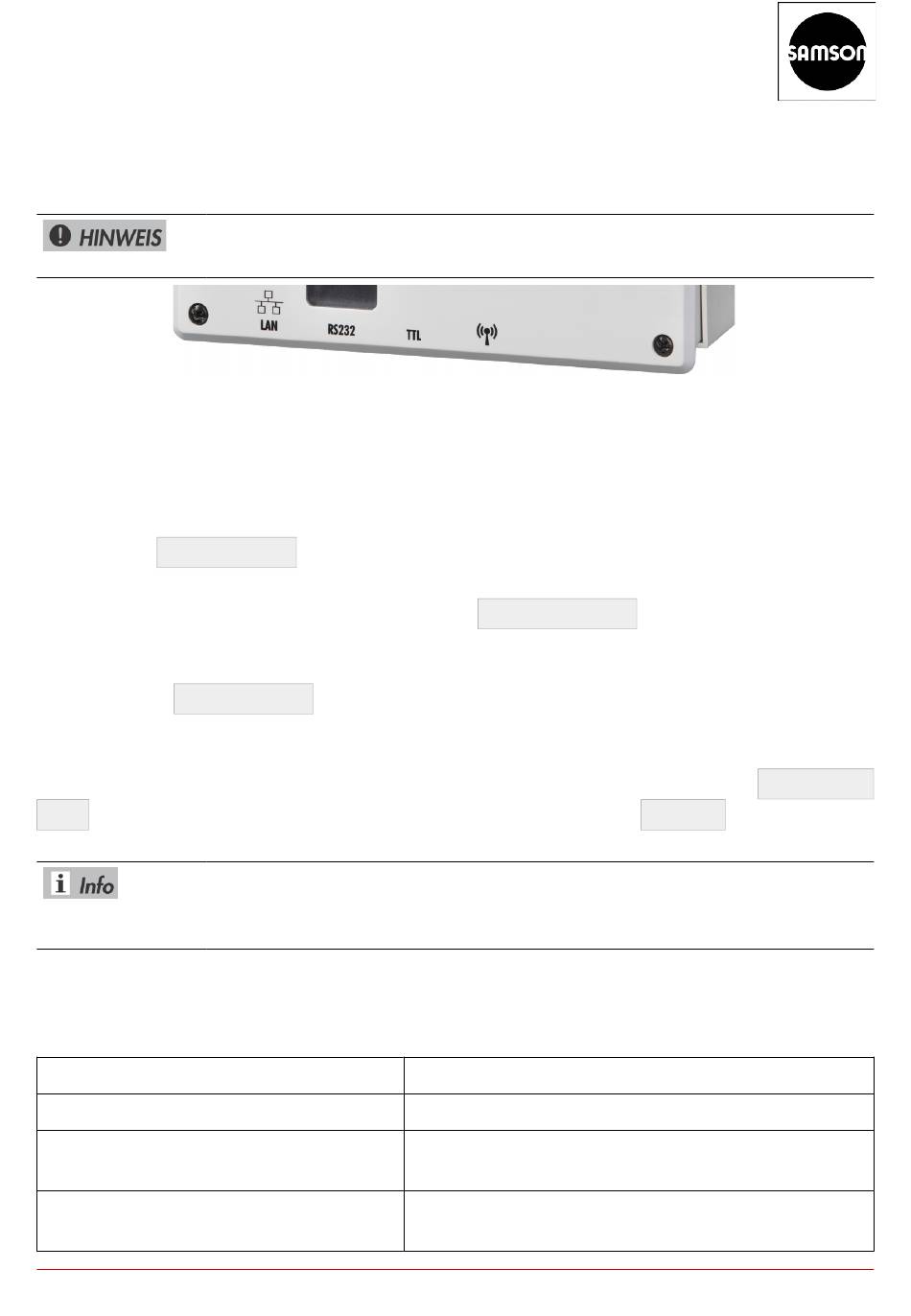

An der Gehäuseunterseite befinden sich ein Netzwerkanschluss (LAN), Anschlüsse für einen TROVIS
5576/5579 Regler (RS232), bzw. alternativ einen TROVIS 5573/5578 Regler (TTL), sowie ein Anschluss für
eine optionale Außenantenne mit SMA-Steckverbinder (Zubehör 1402-1563

Inbetriebnahme des Funknetzes

5.4
Nach der Montage der Geräte im Feld verbinden diese sich selbstständig mit dem Aggregationsknoten, sofern
diese wie in 5.2 beschrieben konfiguriert wurden. Um den Aufbau des Funknetzes zu beschleunigen, wird
empfohlen, mit der Montage des Aggregationsknotens zu beginnen und von diesem ausgehend die räumlich
weiter außen liegenden SAM-LAN Gateways zu installieren. Weiterhin wird empfohlen, während der Instal-
lation im Menü Funknetz-Service des Aggregationsknotens den Inbetriebnahmemodus zu aktivieren, um die
Verbindungsqualität zwischen den SAM-LAN Gateways in regelmäßigen Abständen zu evaluieren.
Analyse der Funkverbindungen eines Knotens: Im Menü Funkkommunikation werden alle Geräte, zu denen
Kontakt besteht, einschließlich der jeweiligen Verbindungsqualität in der Nachbartabelle aufgeführt.
Analyse des Funknetzwerkes: Die Güte von Verbindungen zwischen den installierten SAM-LAN Gateways
können im Menü Funknetz-Service (Rubrik Netzwerk-Routen) in einer Datei (DI-Datei) gespeichert werden.
Mit dem SAM-LAN-NetworkPlanner kann das reale Funknetzwerk anhand dieser DI-Datei analysiert werden.
Nach einer erfolgreichen Inbetriebnahme und Beenden des Inbetriebnahmemodus erscheinen sämtliche konfi-
gurierten SAM-LAN Gateways, sowie die daran angeschlossenen Datenquellen, im Menü Funkkommuni-
kation des Aggregationsknotens. Die gesammelten Daten können im Menü Nutzdaten des Aggregations-
knotens eingesehen werden.
6

Fehlerbehandlung

6.1

Diagnose anhand der LED-Anzeige

Fehler
Keine LED aktiv
Error-LED leuchtet rot
Error-LED blinkt rot (schnell – 5x je Sekunde)
6
Die Außenantenne muss vor dem Einschalten des Gerätes angeschlossen werden.
„KA_1402-1563_Antenne_DE000.pdf" beachten.
Anschlüsse Gehäuseunterseite
Nach Installation der Geräte und Deaktivierung des Inbetriebnahmemodus kann es bis
zu 30 Minuten dauern, bis Nutzdaten kommuniziert werden und im Aggregations-
knoten angezeigt werden.
Diagnose und Lösungsmöglichkeiten
Stromanschluss überprüfen, Gerät ggf. zur Reparatur
Gerätegrundfunktionalität gestört → Verwendung der
Weboberfläche zur weitergehenden Diagnose notwendig
Keine Kommunikation mit angeschlossener Datenquelle
→ Anschluss des Reglers/Zählers, sowie die entsprechende
).
KA_5650_SAM-LAN-Gateway_DE010
