Seite 2
② ① ⑥ ⑤ ③ ④ Niveau Tôle 0,3mm 0,4mm 0,5mm 0,6mm 0,7mm 0,8mm 0,9mm 1mm 1,1mm 1,2mm 1,3mm ① ③ ② Puissance Tension 70 V 75 V 80 V 85 V 90 V 100 V 108 V 118 V 125 V...
Seite 12

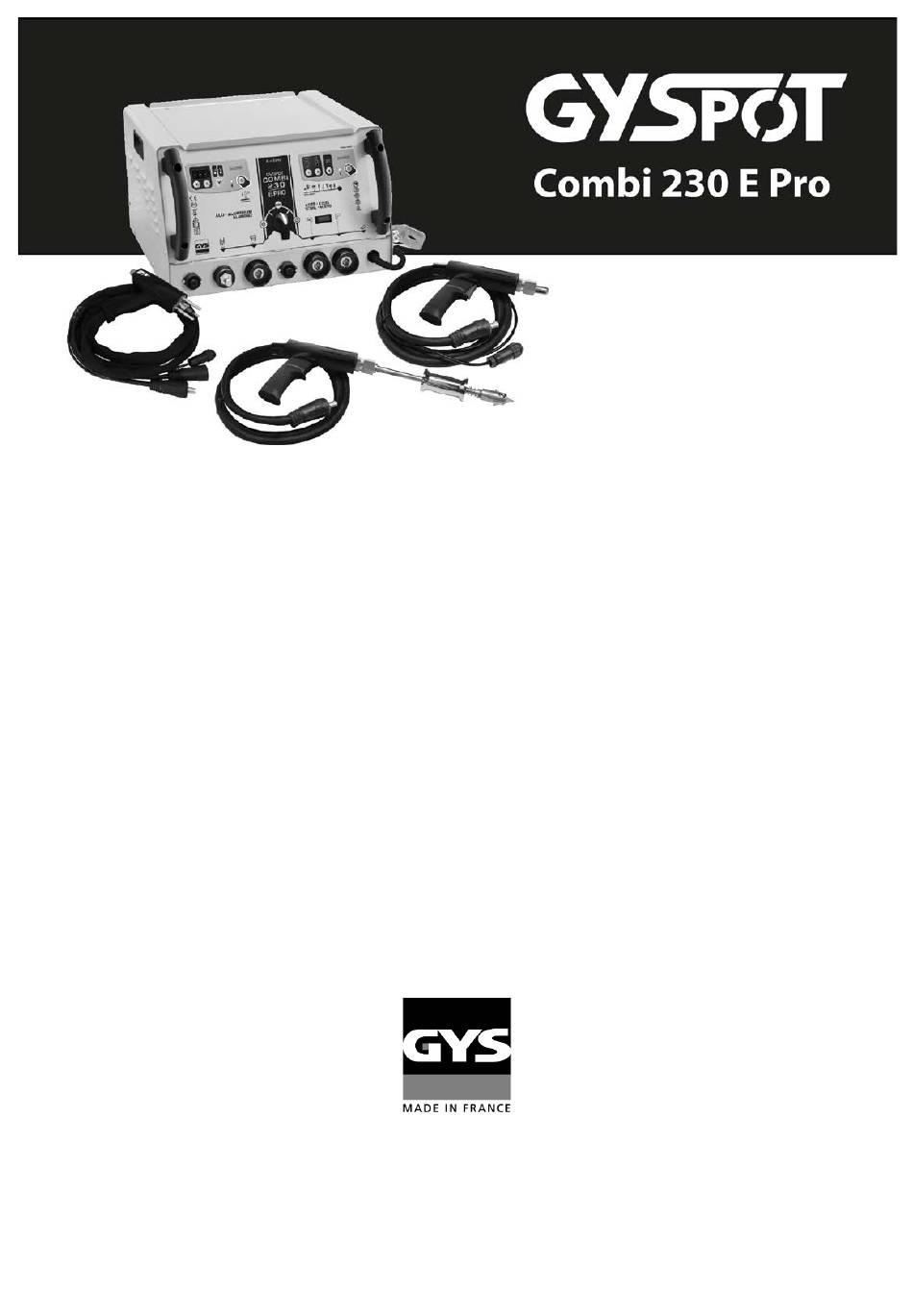

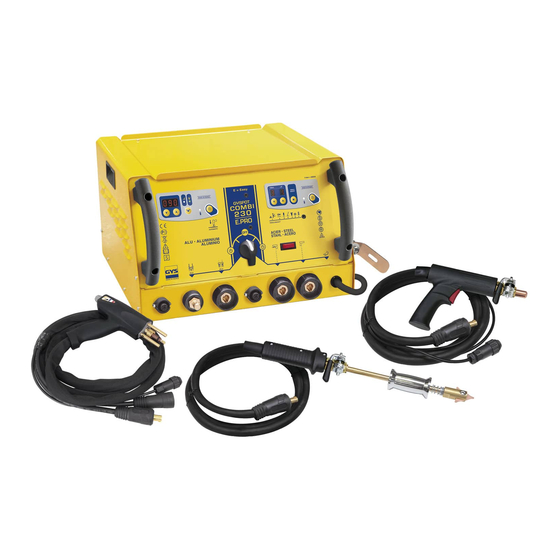

Wir freuen uns, dass Sie sich für ein Markengerät der Firma GYS entschieden haben und danken Ihnen für das entgegengebrachte Vertrauen. Um das Gerät optimal nutzen zu können, lesen Sie bitte die Betriebsanleitung sorgfältig durch: Der GYSPOT Combi 230 E Pro wurde konzipiert, um folgende Karosseriearbeiten einfacher ausführen zu können: Ausbeulen mittels Ausbeulhammer;...
Seite 13
A- Position Stahl (Abb. I) Schließen Sie das Gerät an eine geeignete Stromversorgung und die Pistolen an die entsprechenden Buchsen an. Bitte beachten: Das Gerät Combi 230 E Pro verfügt zusätzlich zu dem Pistolenanschluss auch über einen Steueranschluss, der für die manuelle Pistolenauslösung notwendig ist: - Schließen Sie den Steueranschluss an, wenn Sie die Pistole manuell auslösen möchten - Trennen Sie den Steueranschluss, wenn Sie die Pistole automatisch auslösen möchten (siehe ANWENDUNG)
Seite 14
Der Gyspot Combi 230 E Pro ermöglicht Fahrzeugreparatur-arbeiten an Aluminiumblechen, die geringe Schäden wie Kratzer, Dellen oder Hagelschäden aufweisen. GYSPOT Combi 230 E Pro verschweißt M4 Stifte durch Kondensatorentladung. Der Schweißprozess wird durch Erreichen eines justierbaren Druckpunktes automatisch ausgelöst. Das Anschweißen erfolgt sehr schnell (2 bis 3ms).
Schweißarbeiten an Gegenständen in größeren Höhen dürfen nur auf professionell aufgebauten Gerüsten durchgeführt werden. GYS kann auf keinen Fall für Schäden an Personen oder Gegenständen verantwortlich gemacht werden, die aus der Anwendung des Gerätes unter folgenden Bedingungen resultieren: • Änderung oder Neutralisierung der Sicherheitselemente •...
Seite 16
Das betreffende Gerät bitte immer mit Kaufbeleg und kurzer Fehlerbeschreibung ausschließlich über den Fachhandel einschicken. Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten Kostenvoranschlags durch den Besteller. Im Fall einer Garantieleistung trägt GYS ausschließlich die Kosten für den Rückversand an den Fachhändler.
Seite 25
DECLARATION DE CONFORMITE La société GYS atteste sous sa propre responsabilité que le produit GYSPOT Combi 230 E Pro a été fabriqué conformément aux exigences des directives européennes suivantes : Directive Basse Tension : 2006/95/CE – 12/12/2006 Directive CEM : 2004/108/CE – 15/12/2004 Ils sont pour cela conformes aux normes harmonisées :...
Seite 26
PIECES DE RECHANGE / SPARE PARTS / ERSATZTEILE / PIEZAS DE RECAMBIO/ ЗАПЧАСТИ 6f 6g COMBI N° E 230 PRO Commutateur / Commutator / Hauptschalter / Conmutador / Переключатель 51059 Circuit Acier/ Steel electronic board / Elektronikplatine Stahl / Tarjeta Acero / Электронная 97196C плата...
Seite 28
ICONES / SYMBOLS / ZEICHENERKLÄRUNG /ICONOS / СИМВОЛЫ Ampères Amps Ampere Amperios Ампер Volt Volt Volt Voltios Вольт Hertz Hertz Hertz Hertz Герц Convient au soudage dans un environnement avec risque accru de choc électrique. La source de courant elle- même ne doit toutefois pas être placée dans de tels locaux.
