Effectuer un test de découverte de port
Test de réseau / PoE
• R accordez le CableMaster 800/850 à un switch ou une prise de réseau actif.
• A partir de l'écran principal servez-vous de la touche fléchée droite pour choisir l'icône
Réseau/PoE et confirmez en appuyant sur le bouton d'entrée ou la touche Réseau/PoE.
• L e CableMaster 800/850 va automatiquement détecter et afficher la vitesse maximale de
liaison, la vitesse actuelle de liaison, le mode de PoE et tensions de PoE min/max.
• P our effectuer uniquement un test de réseau, pressez la touche PoE Off (PoE désactivé).
• P our sauvegarder les données PoE, pressez la touche Enregistrer.
• S ervez-vous des touches fléchées et du bouton d'entrée pour nommer le fichier PoE.
• E n pressant la touche Enregistrer de nouveau vous sauvegardez le fichier PoE.

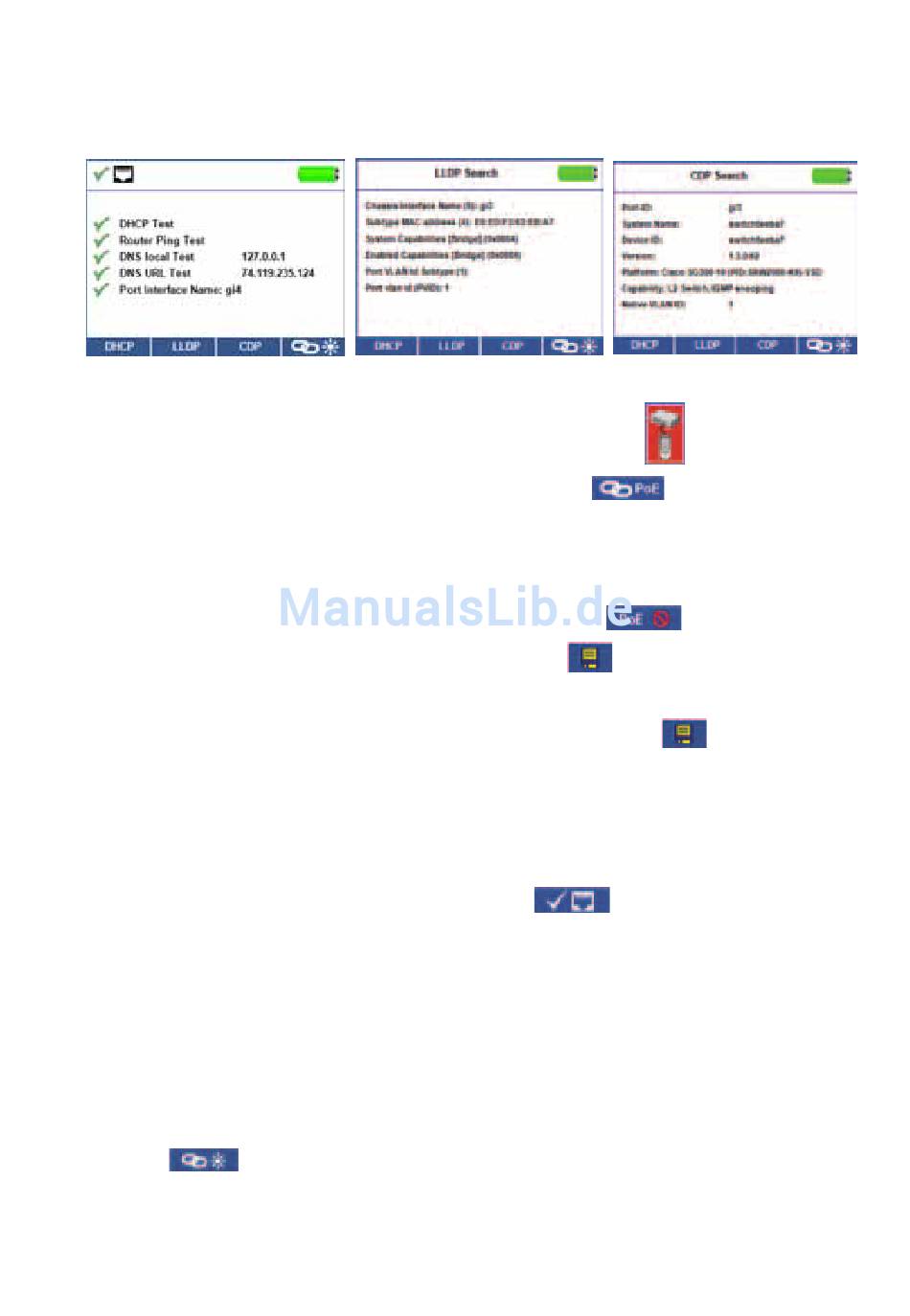

Test de port
• R accordez le CableMaster 800/850 à un switch ou une prise de réseau actif.
• L 'écran Réseau / PoE affiché, pressez la touche Test de port.
• L e CableMaster 800/850 va automatiquement effectuer un test de port dès que l'écran Test de port
s'affiche.
• P our effectuer un test spécifique, sélectionnez l'une des touches de Test de port suivantes:
- DHCP – Obtenir l'adresse IP de réseau et l'information DHCP
- LLDP – Affichage des informations LLDP (Link Layer Discovery Protocol) fournies par le switch
- CDP – Affichage des informations du protocole Cisco (Cisco Discovery Protocol) envoyées
- Link Light
auquel vous êtes connecté
France
– Fait clignoter le LED du port sur un hub, switch ou routeur pour identifier le port
